cad剖视图怎么画？cad如何创建旋转剖视图？
当用一个剖切平面不能通过机件的各内部结构，而机件在整体上又具有回转轴时，可用两个相交的剖切平面剖开机件，然后将剖面的倾斜部分旋转到与基本投影面平行，然后进行投影，这样得到的视图称为旋转剖视图。
下面我们以一个案例来讲解下CAD中如何创建旋转剖视图。
Viewbase回车；

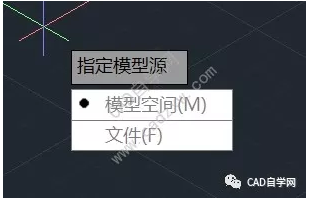

选择模型空间；

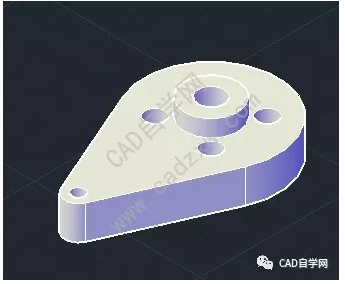

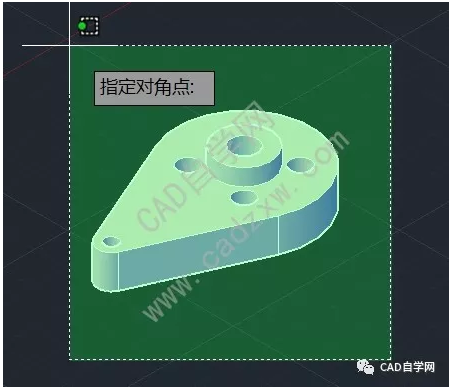

选择对象回车；

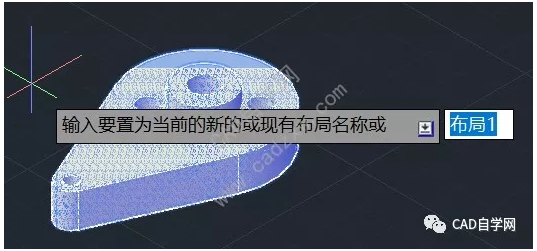

提示输入现有布局名称或新的布局名称；

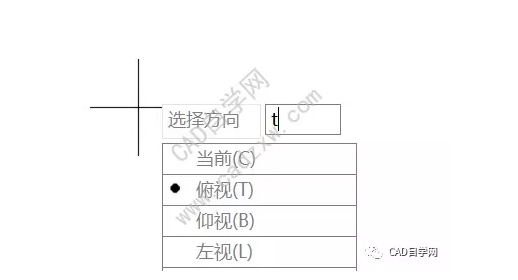

输入o切换视图方向；
输入t切换到俯视图；

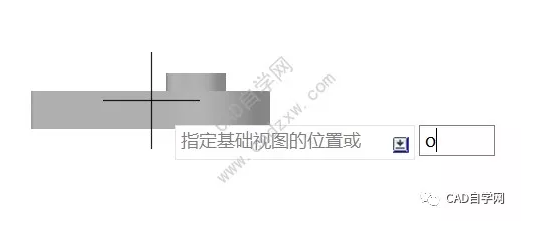

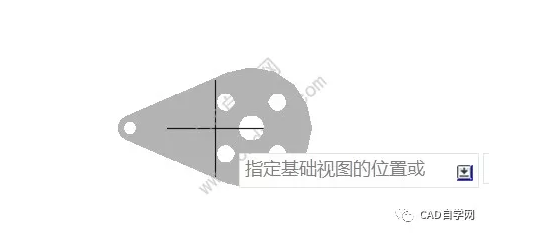

指定基础视图位置；

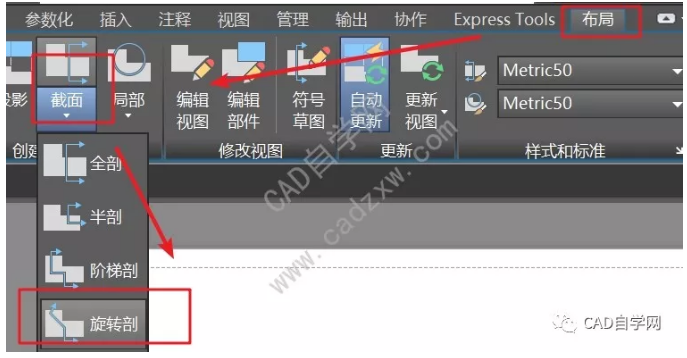

点击布局，截面，旋转剖；

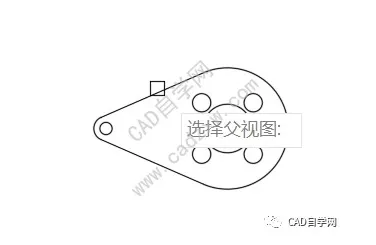

选择刚刚创建的俯视图作为父视图；

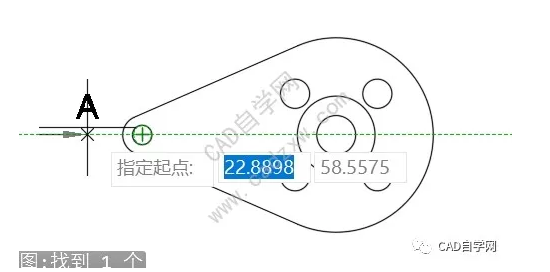

指定剖切起点；

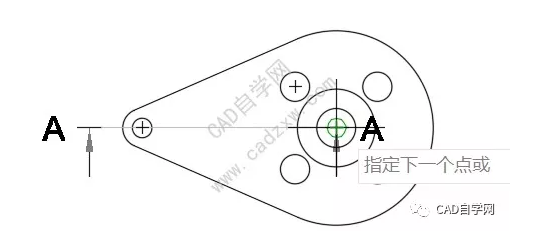

指定下一点；

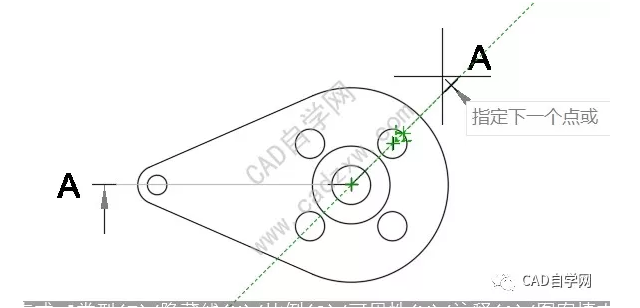

指定下一点；

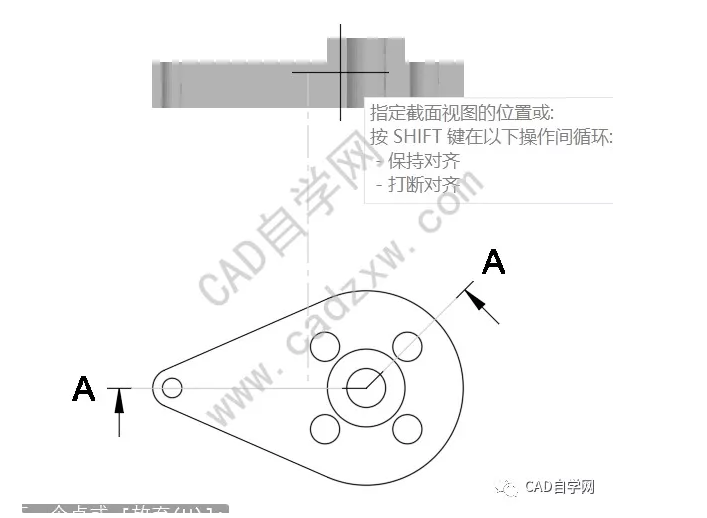

指定截面视图位置；

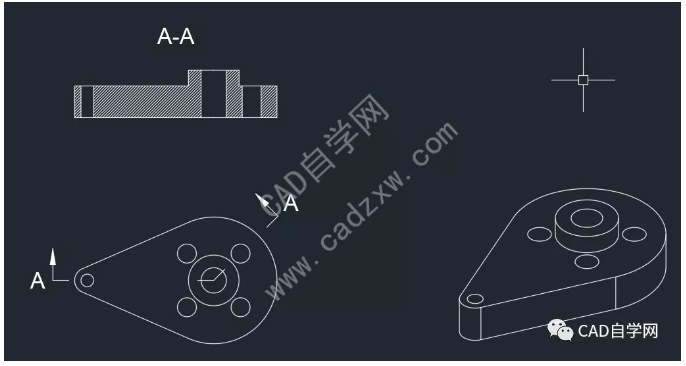

设置截面视图样式，生成轴测图并转到模型空间，修改后如图：
END
