cad怎么画椭圆形？cad椭圆的三种绘制方法
椭圆的三种绘制方法：
1、执行方法：

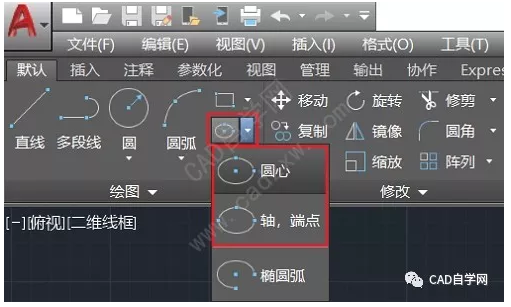

（1）绘图功能区：下拉菜单栏里有两种绘制方法和椭圆弧的绘制。但是这两种绘制方法可以具体有成三种不同的绘制操作。

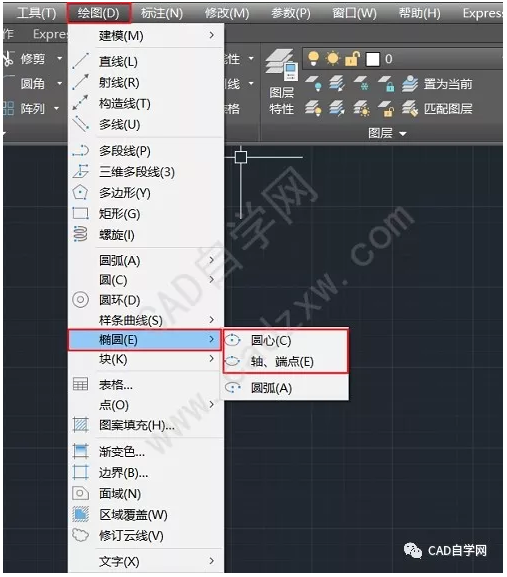

（2）菜单栏：绘图→椭圆
（3）快捷键：EL
2、三种绘制方法：
（1）已知圆心和两个半轴长：
（2）已知一条轴长和另一个轴端点（或另一半轴长）：与方法（1）类似，但是方法（1）确定了圆心位置。
（3）已知一条轴，另一条轴通过旋转的方式确定（即已知旋转角）：短轴长=长轴长*cos角度（这里的cos是三角函数）。
例如：长轴长=200，角度为60°；则短轴长=200*cos60°=200*0.5=100。
3、斜椭圆的绘制
椭圆不一定非要长轴在0°水平线上，也可以有一定的角度。
END
