cad断面图怎么画?一分钟生成CAD断面图,你会了?
断面图是在建筑施工图中,梁、柱、屋架、基础等构件,我们用假想的剖切面将其割切开(按剖切符号所标注的位置),用正投影的方法,只将被剖切到的轮廓绘出剖切面,后面的部分不绘,只表示部分构造情形,这种图叫断面图,当然机械中也常见。

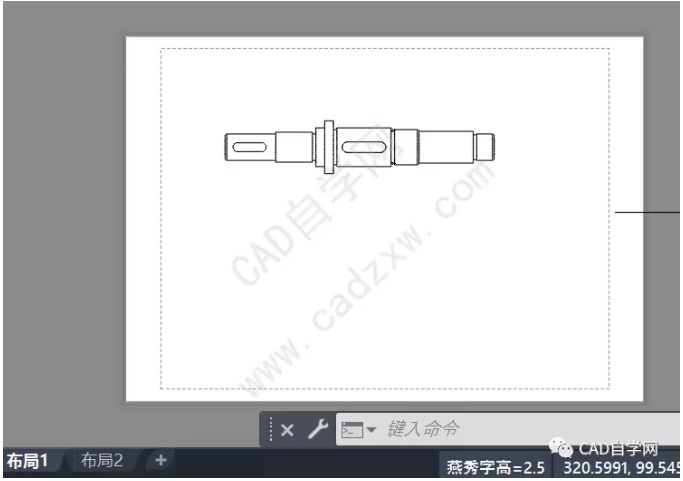

首先切换到布局空间中,生成基础视图;

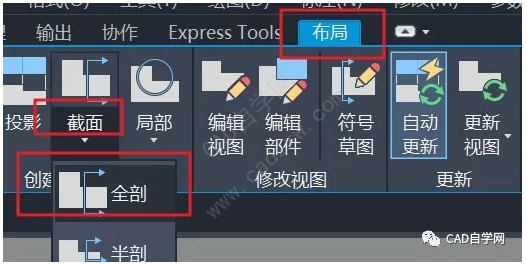

点击布局选项卡,截面,全剖;

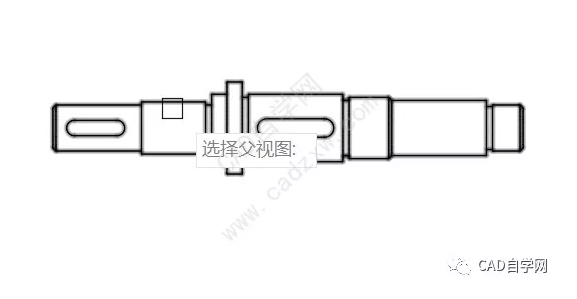

选择父视图;

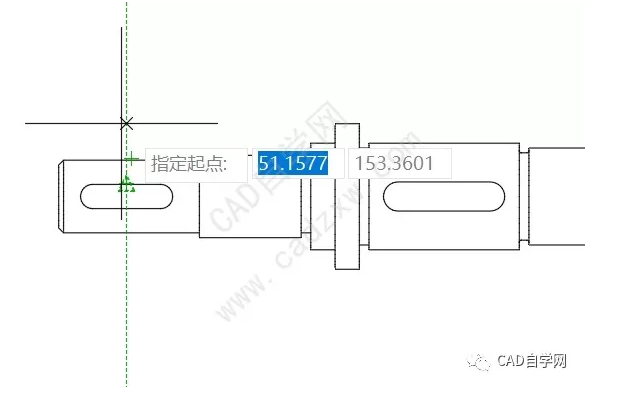

指定剖切起点;

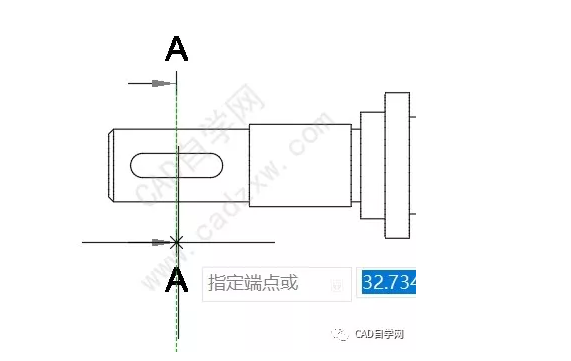

指定剖切端点;

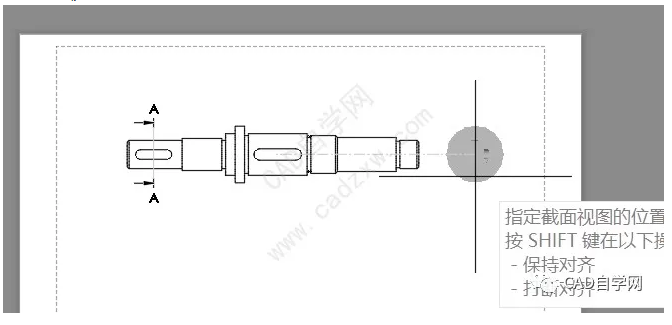

指定截面视图位置;

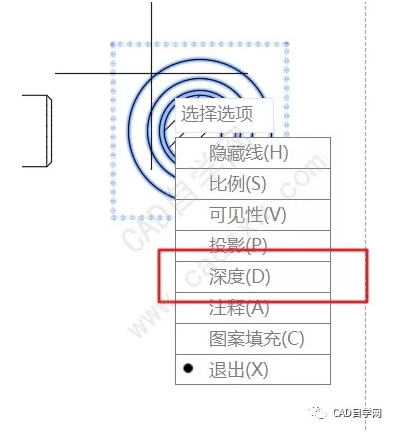

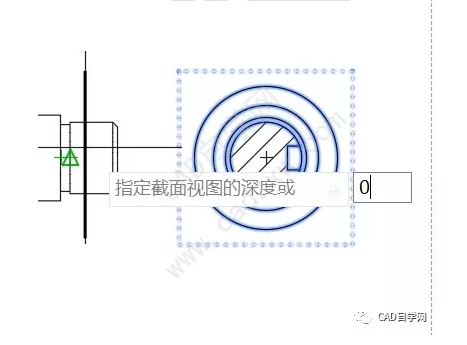

双击截面视图,选择深度;
输入0回车;

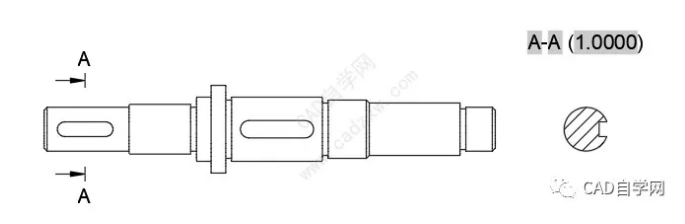

如图;

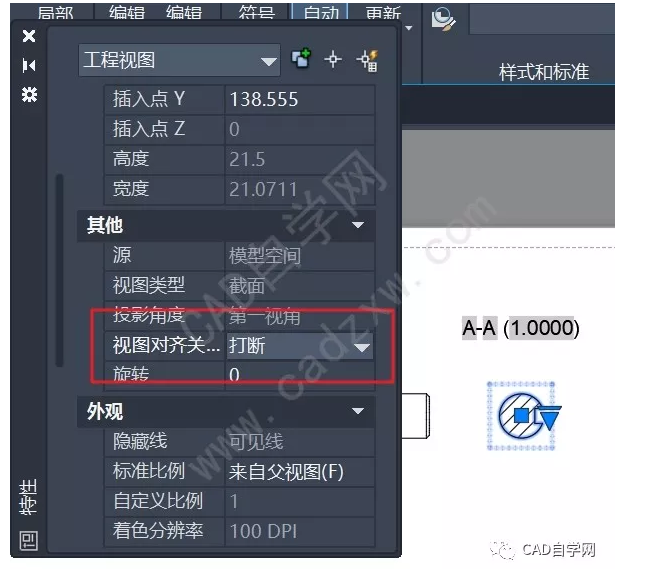

选中截面视图,按ctrl+1,讲截面视图对齐关系打散;

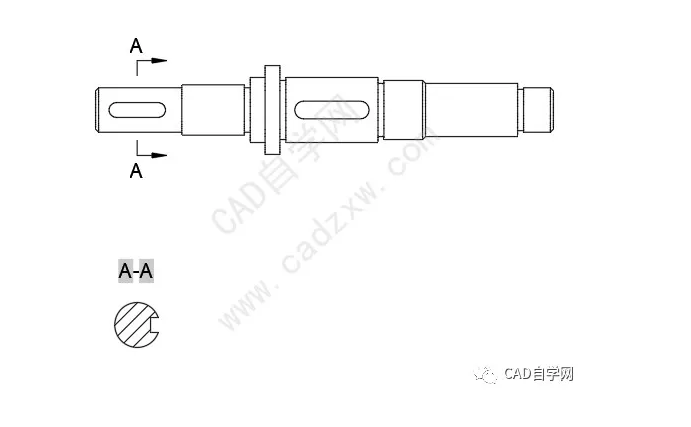

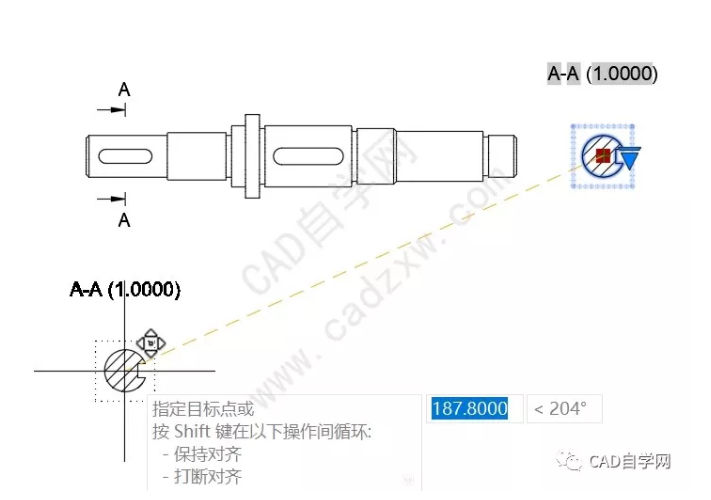

改变截面视图位置;
修改截面视图样式如图。
END
