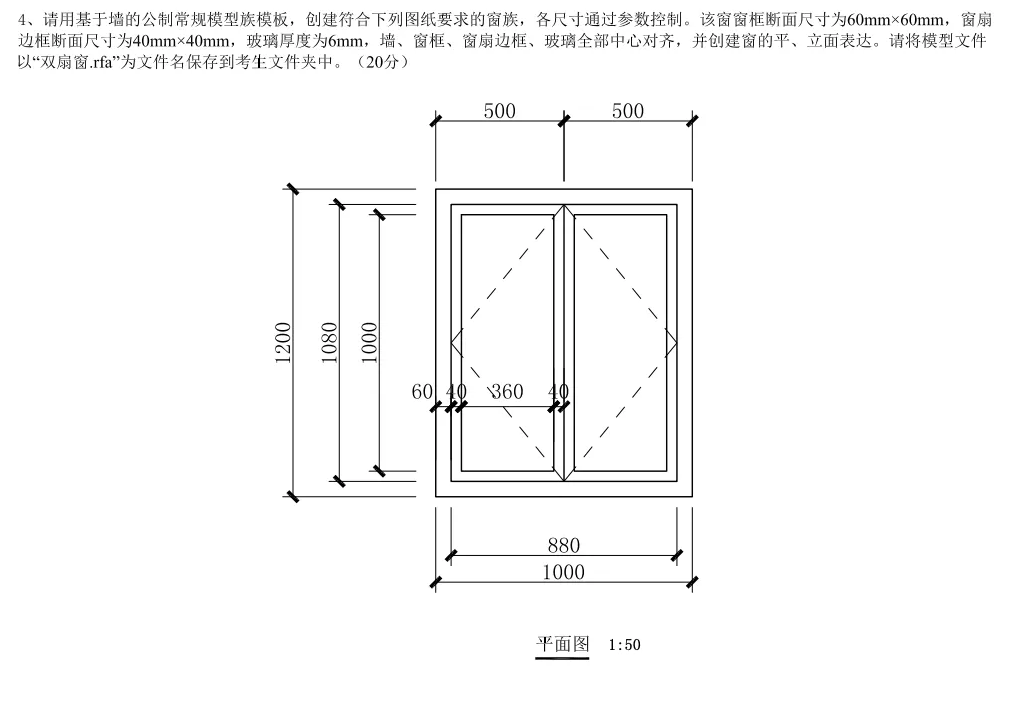

    推拉窗族制作

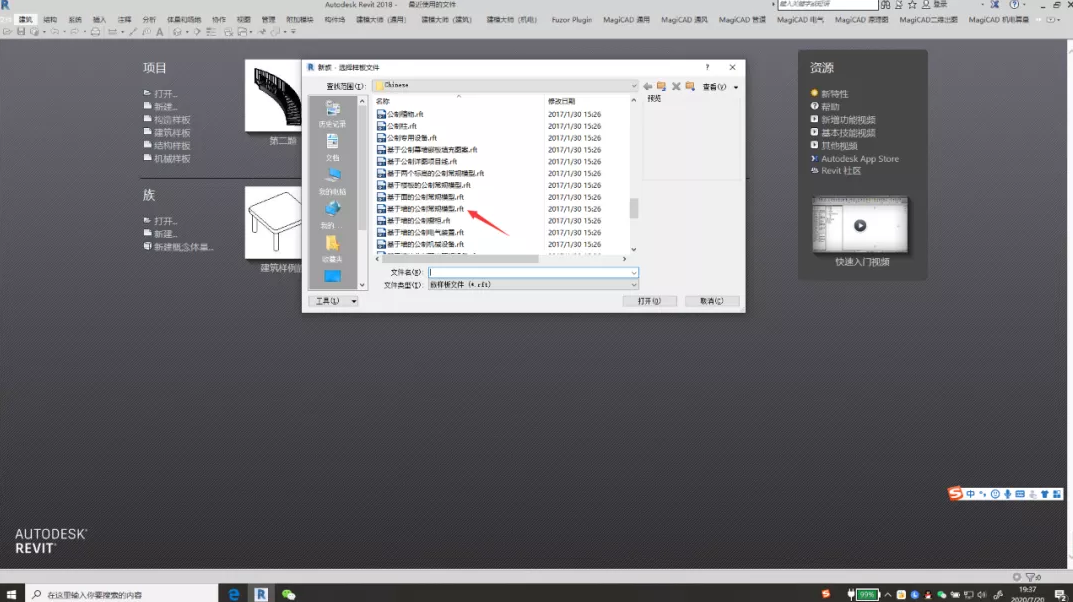

    1.新建族里找到基于墙的公制常规模型

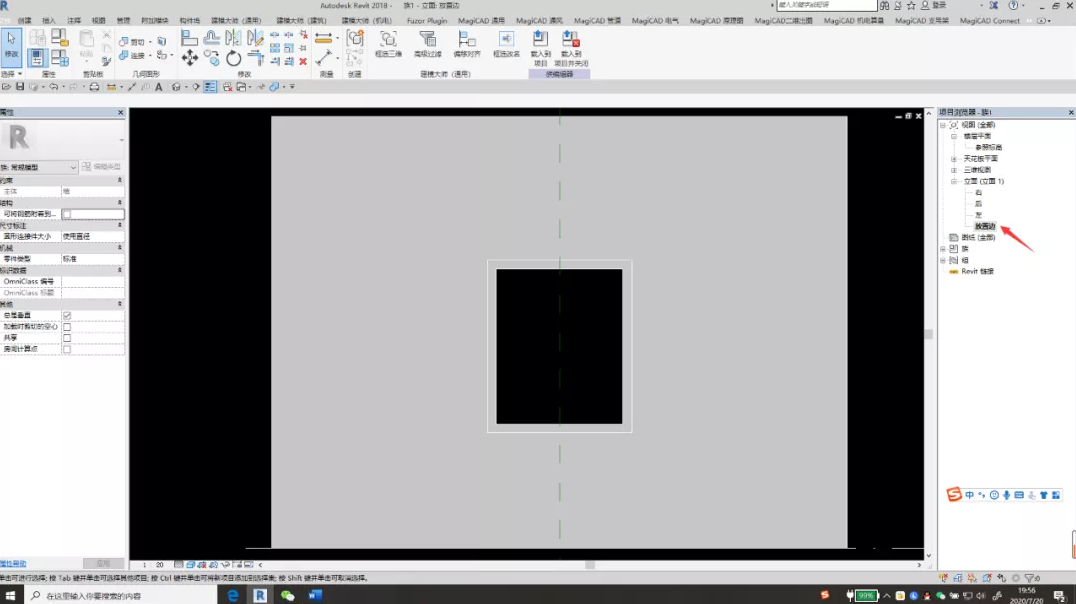

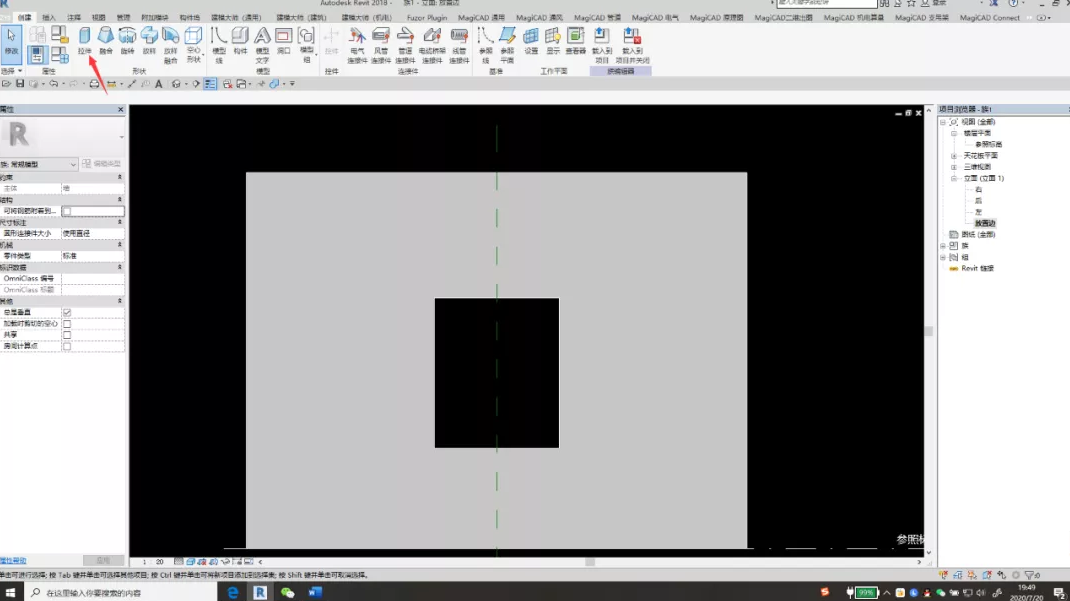

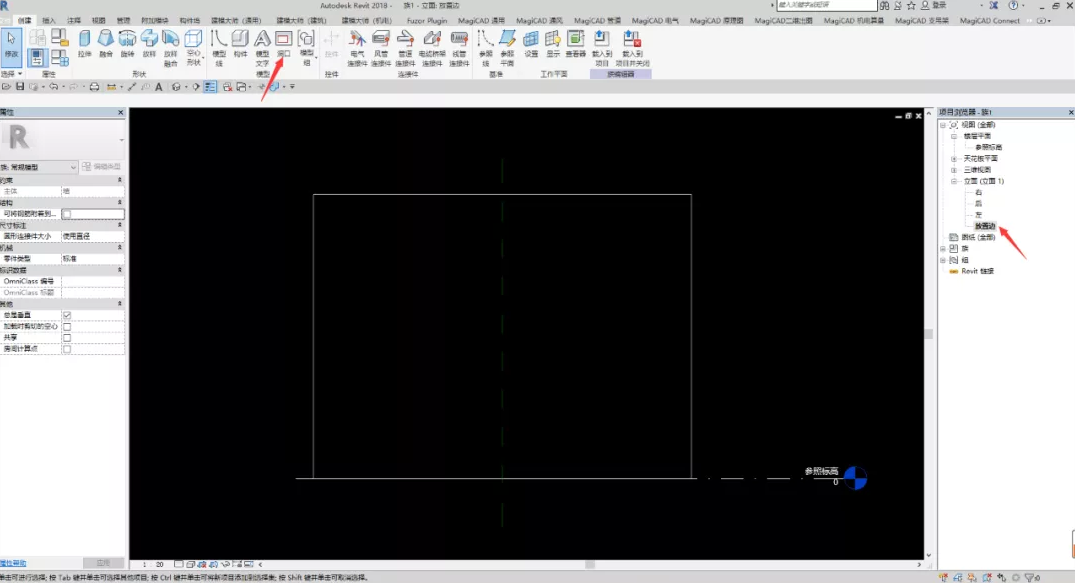

    2.选择放置边，然后选择洞口

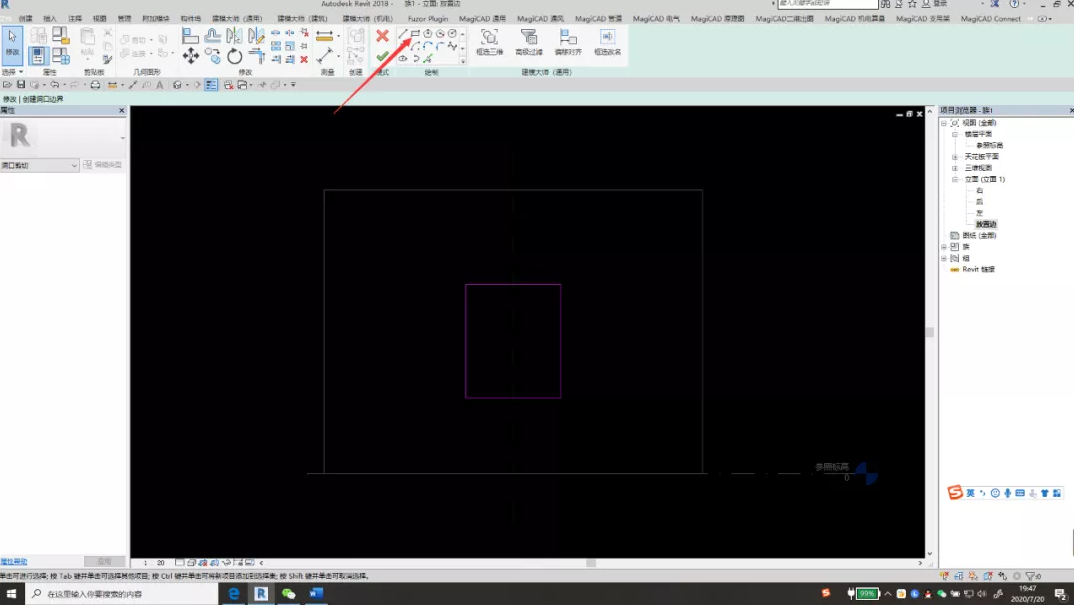

    3.选择矩形，然后修改尺寸，之后点击完成绘制

    4.创建拉伸

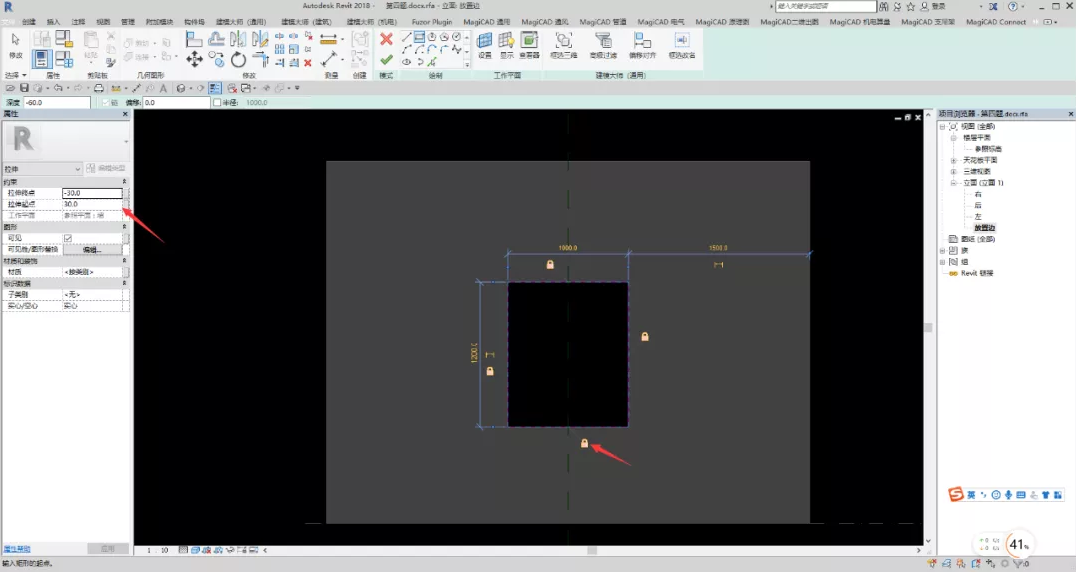

    5.选择矩形，沿着洞口的边线画出窗的轮廓，修改拉伸起点和终点，点击四个锁

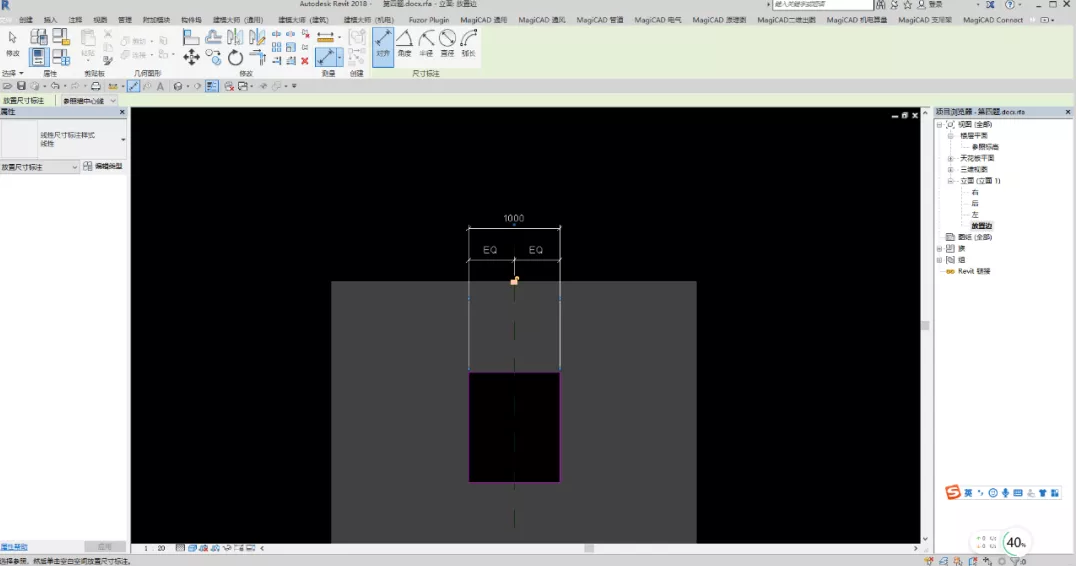

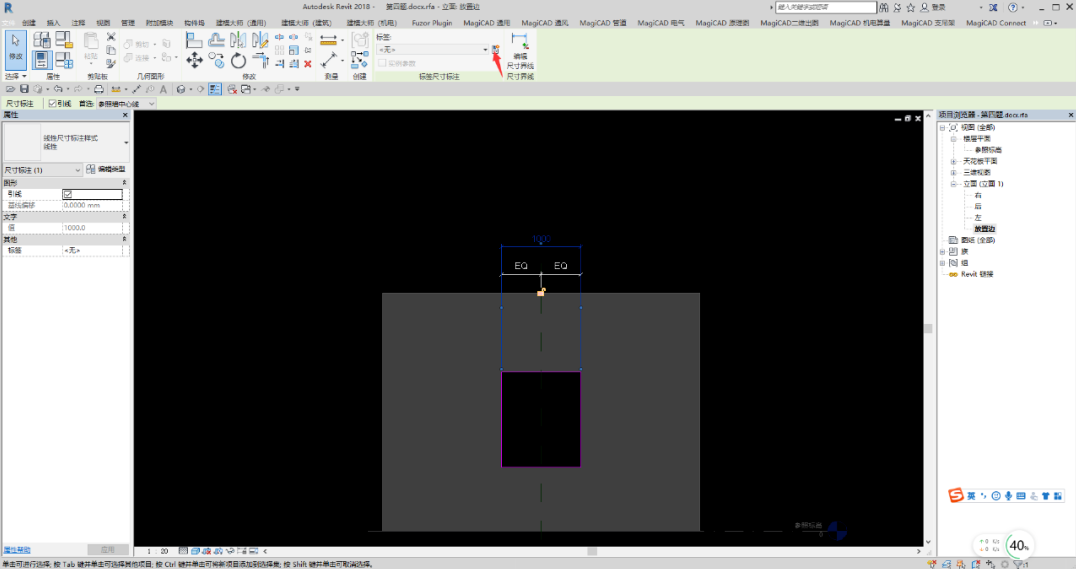

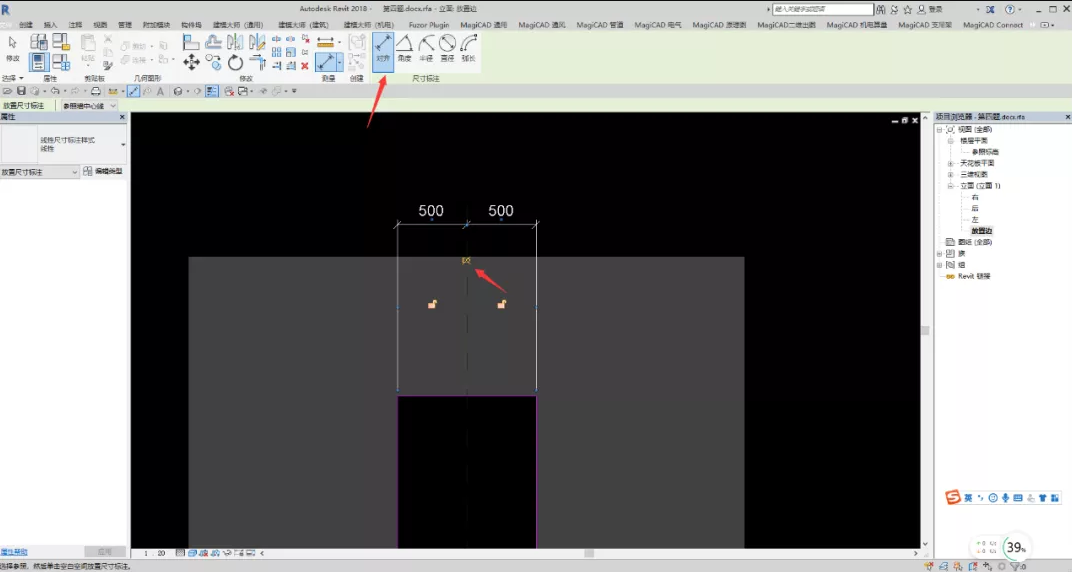

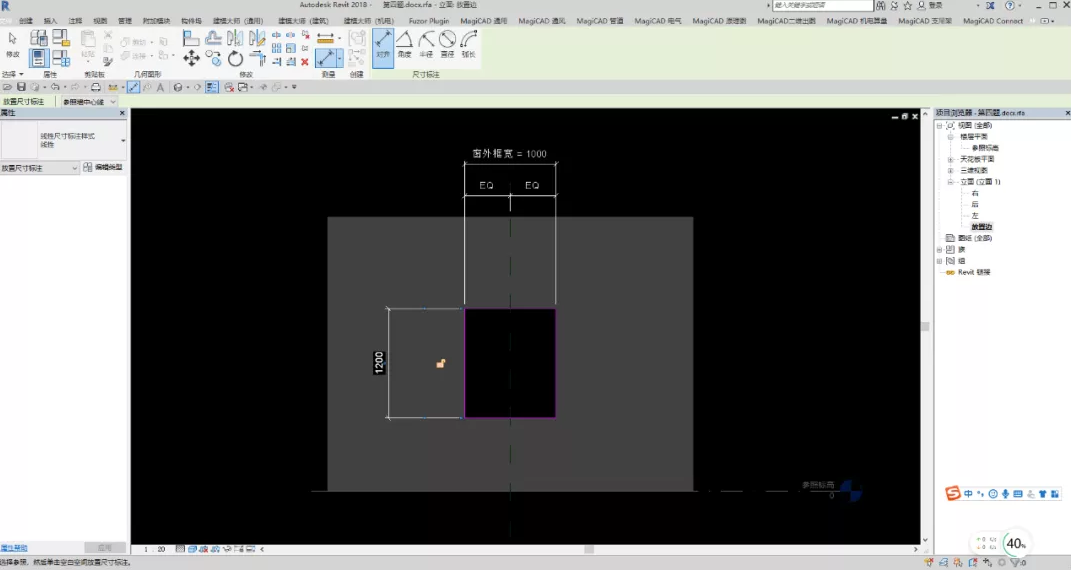

    6.选择对齐命令（快捷键DI）标注其尺寸，然后点EQ等分

    7.在给标注一条尺寸标注

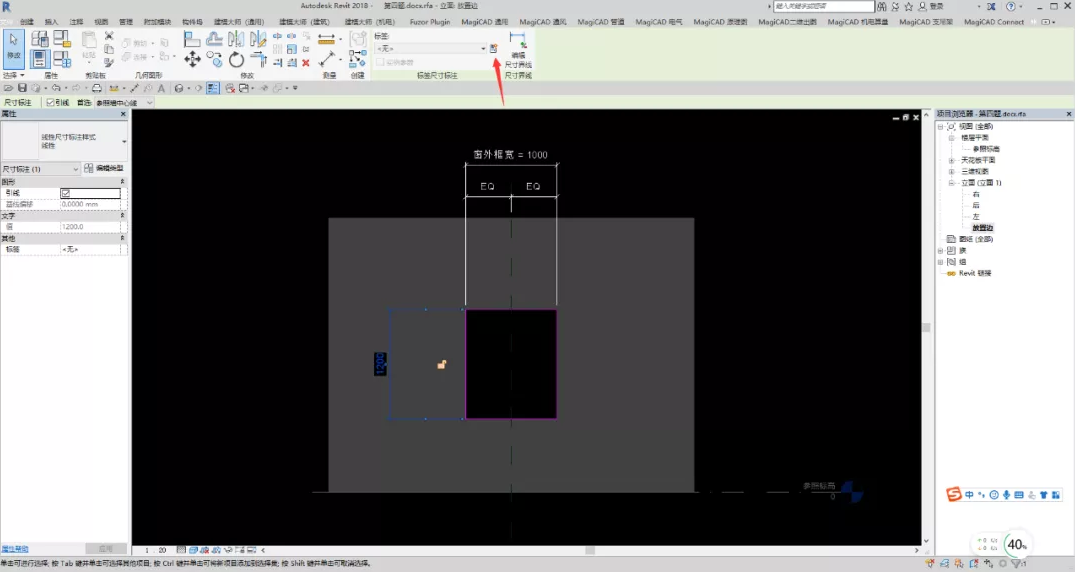

    8.点击1000的尺寸标注，然后点创建参数

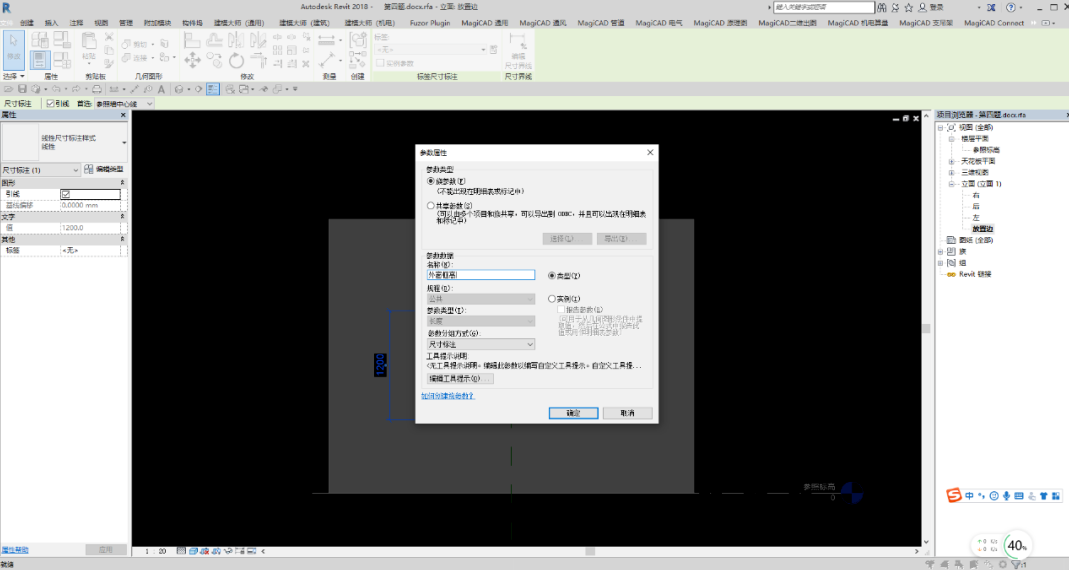

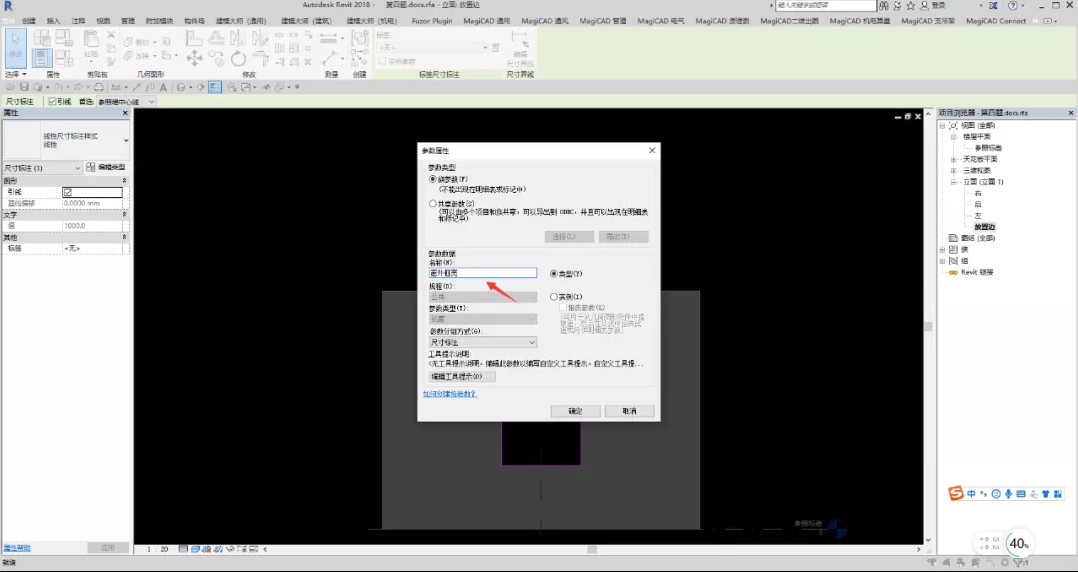

    9.命名为窗外框宽，然后点击确定

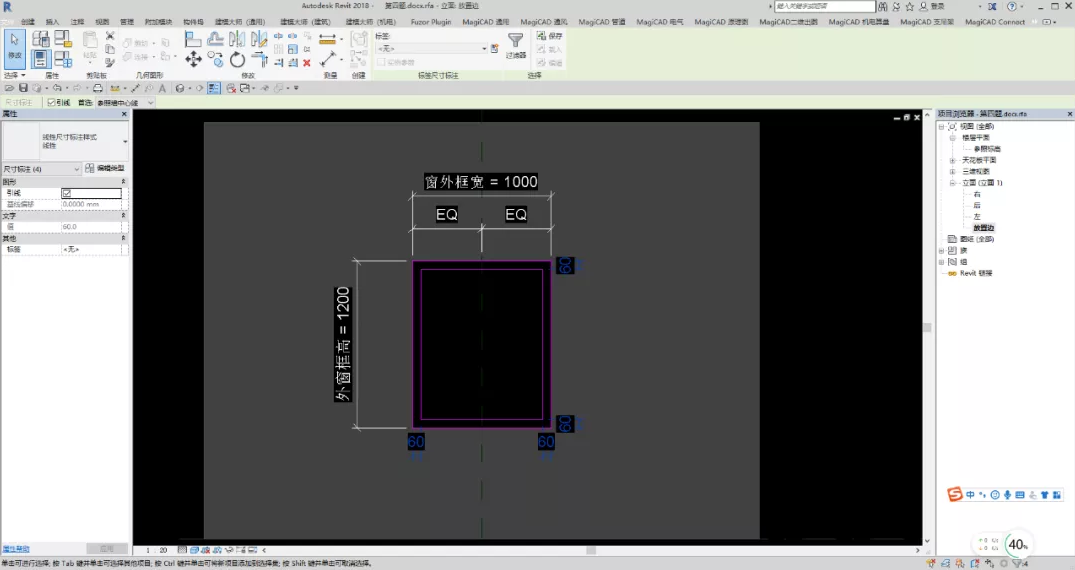

    10.选择对齐命令，创建长的尺寸标注

    11.点击尺寸标注，创建参数

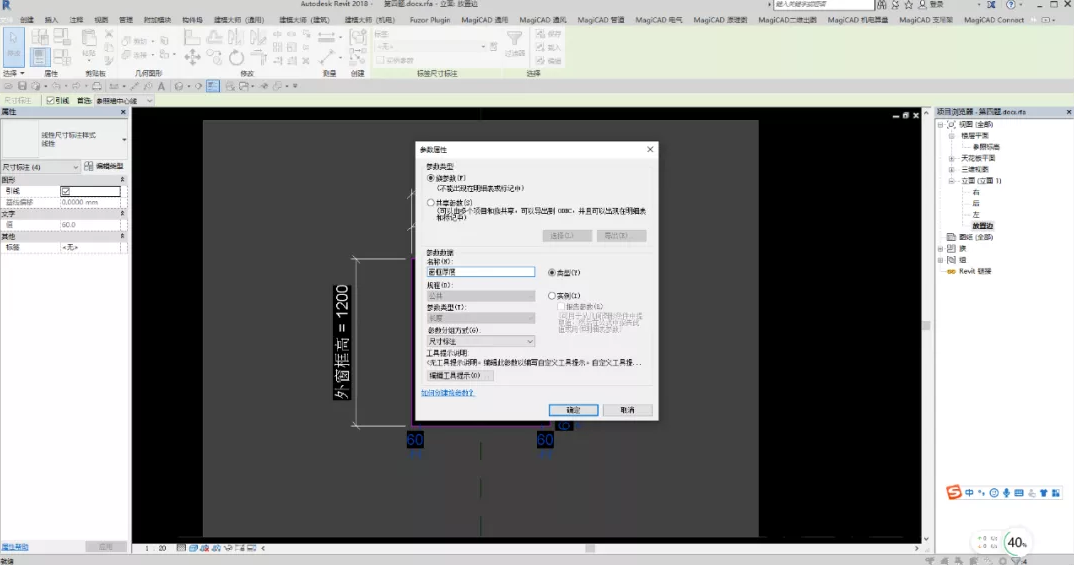

    12.命名为外窗框高，点击确定

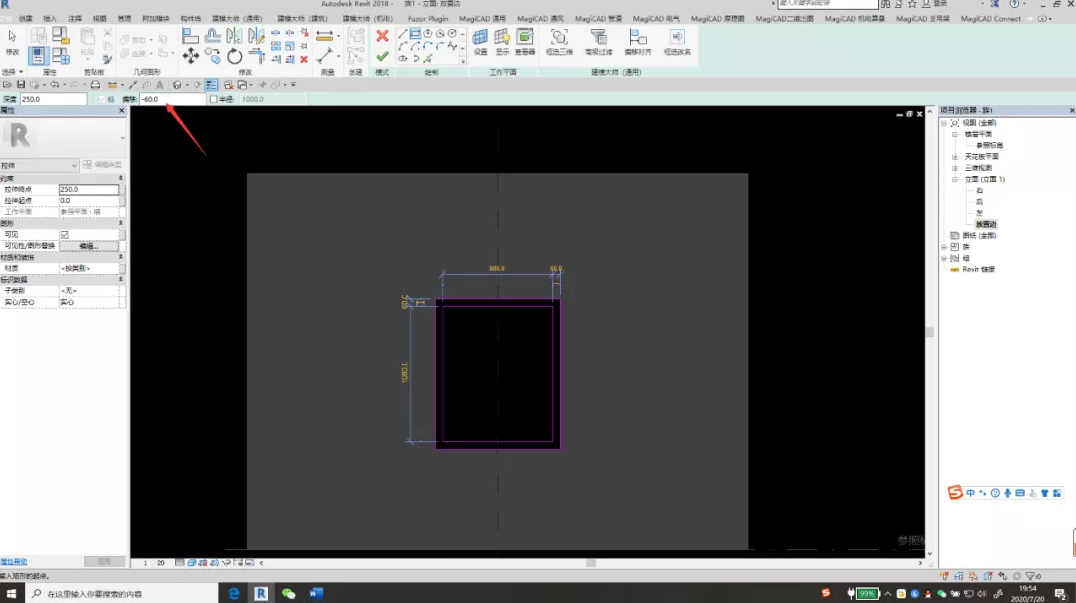

    13.输入偏移-60，沿着洞口边线画出轮廓，之后点击完成绘制

    14.选择对齐命令，创建出窗框的尺寸标注

    15.选择标注，命名为窗框厚度

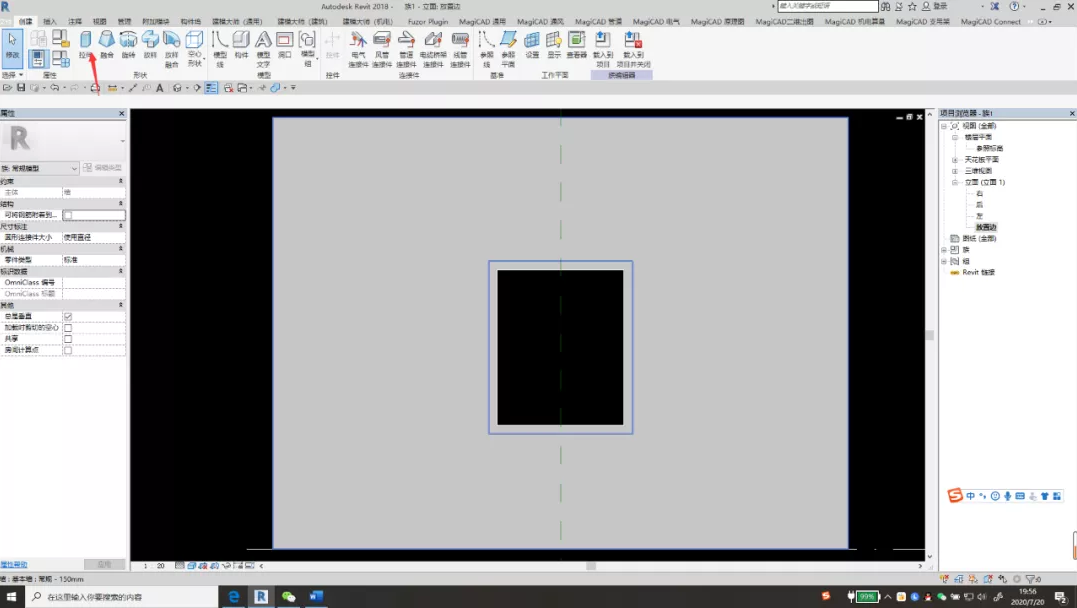

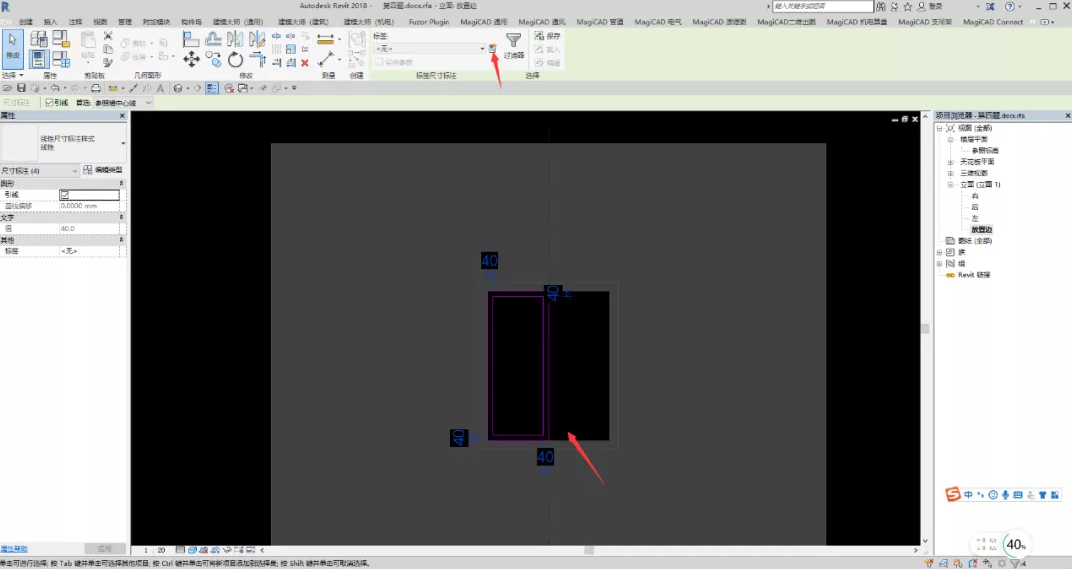

    16.选择放置边

    17.创建拉伸

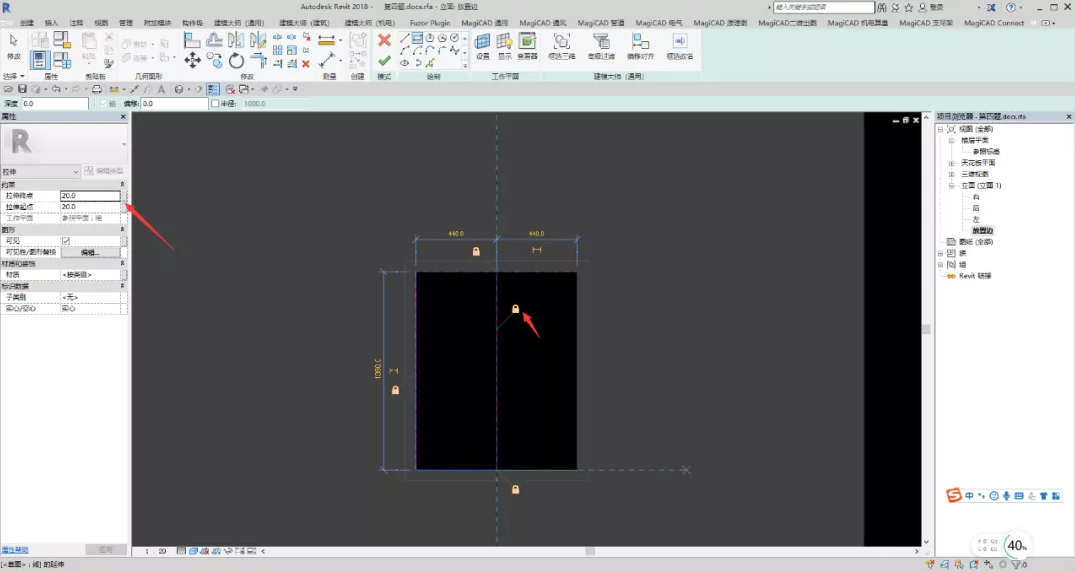

    18.选择矩形，修改拉伸起点和终点，画出轮廓，然后点击四个锁

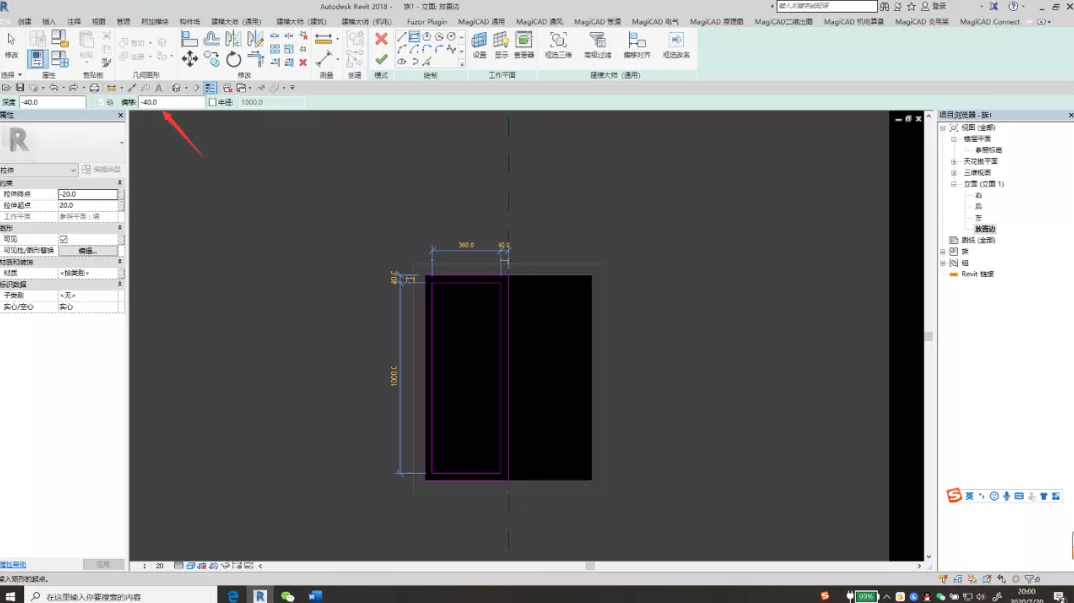

    19.选择偏移-40，画出轮廓，然后点击完成

    20.选择对齐命令，标注出尺寸，然后点击创建参数

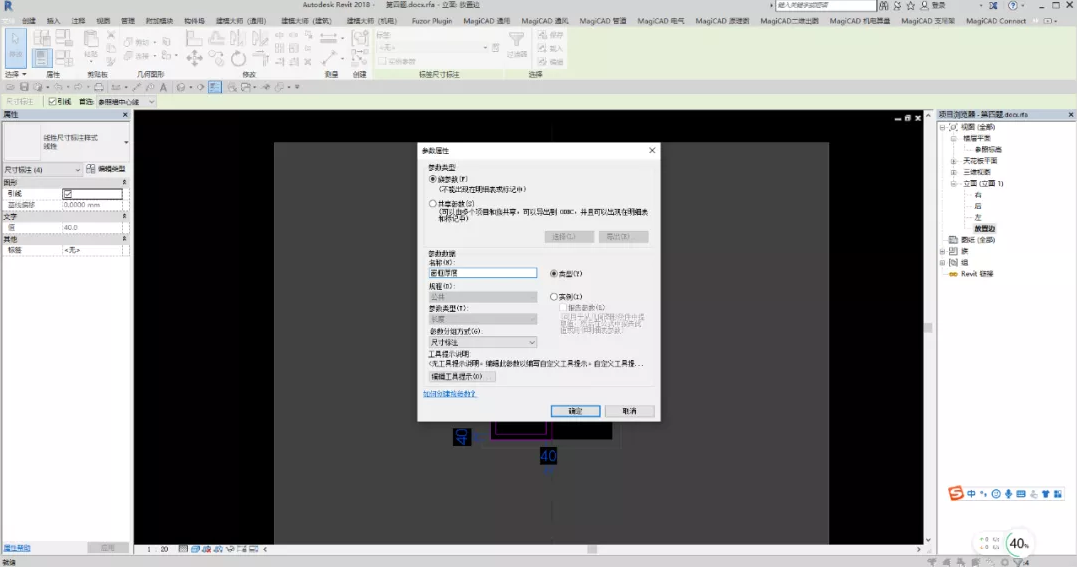

    21.命名为窗框厚度，然后点击完成编辑

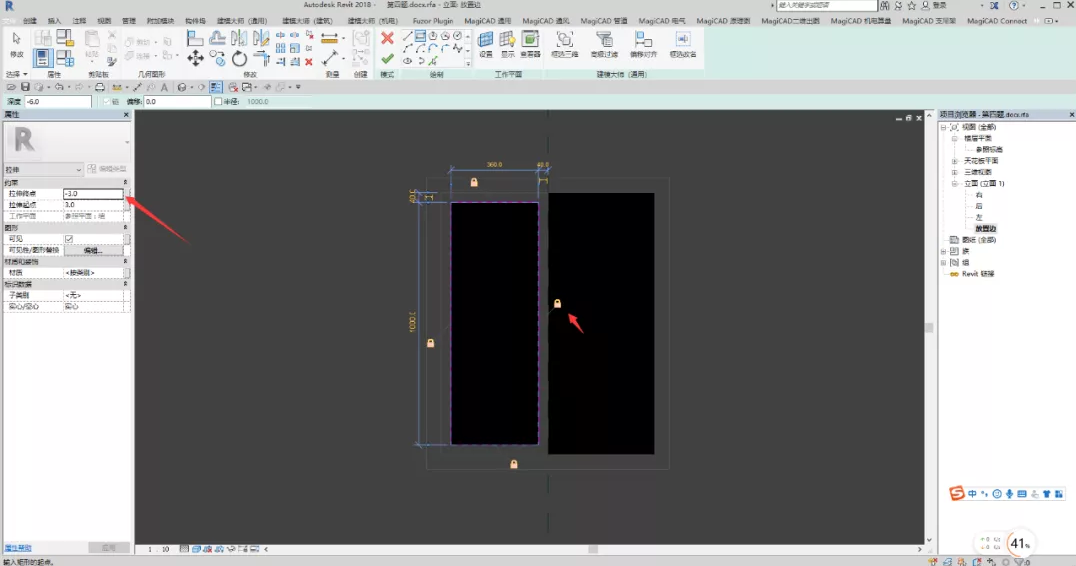

    22.选择拉伸，矩形命令，修改拉伸起点和终点，然后点击四个锁，然后完成编辑

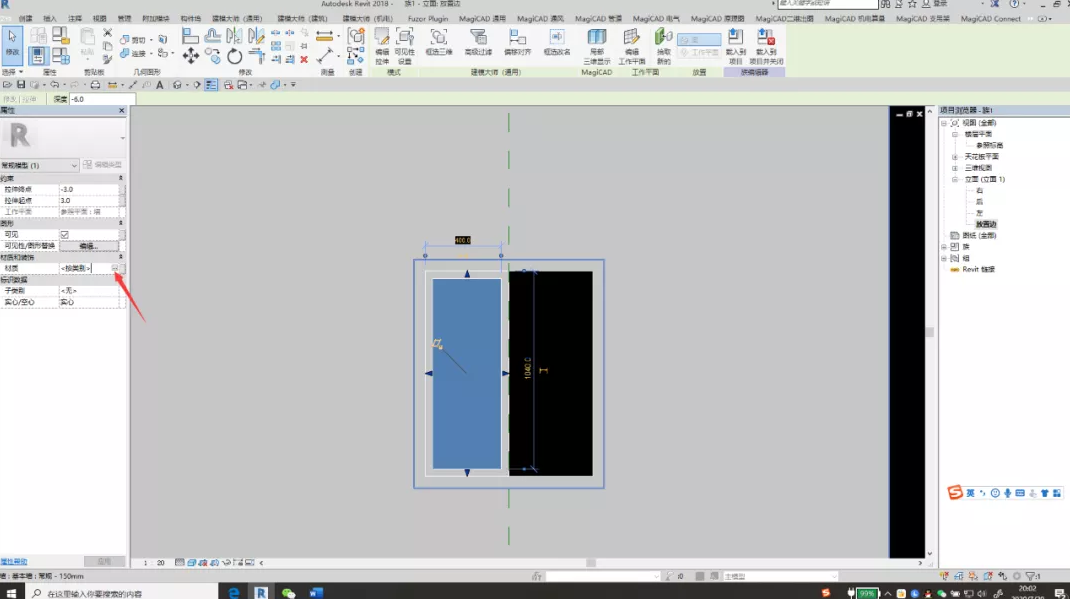

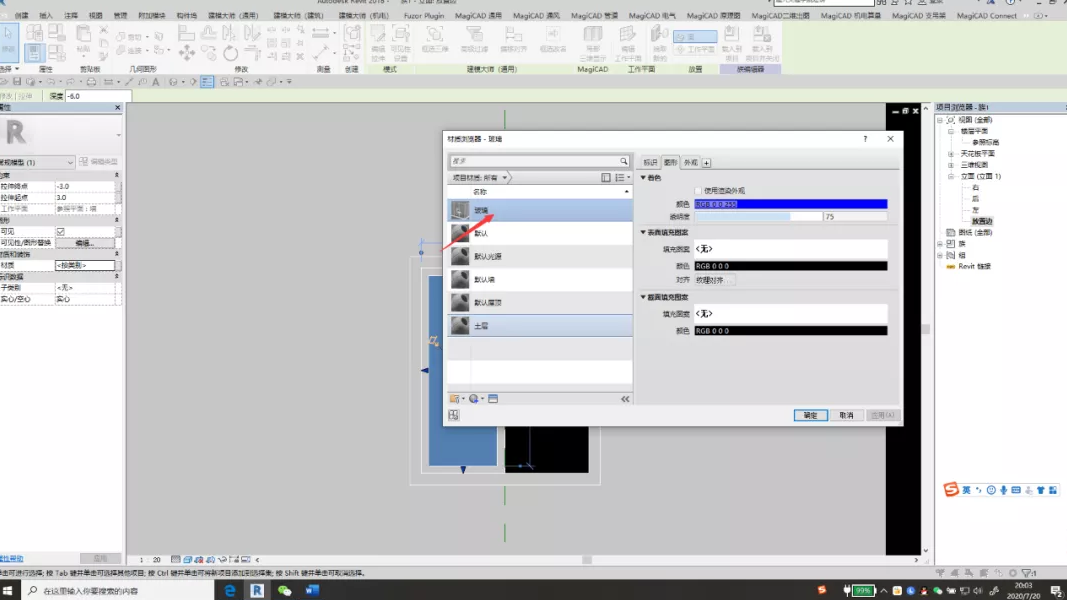

    23.选择材质

    24.选择玻璃，然后点确定

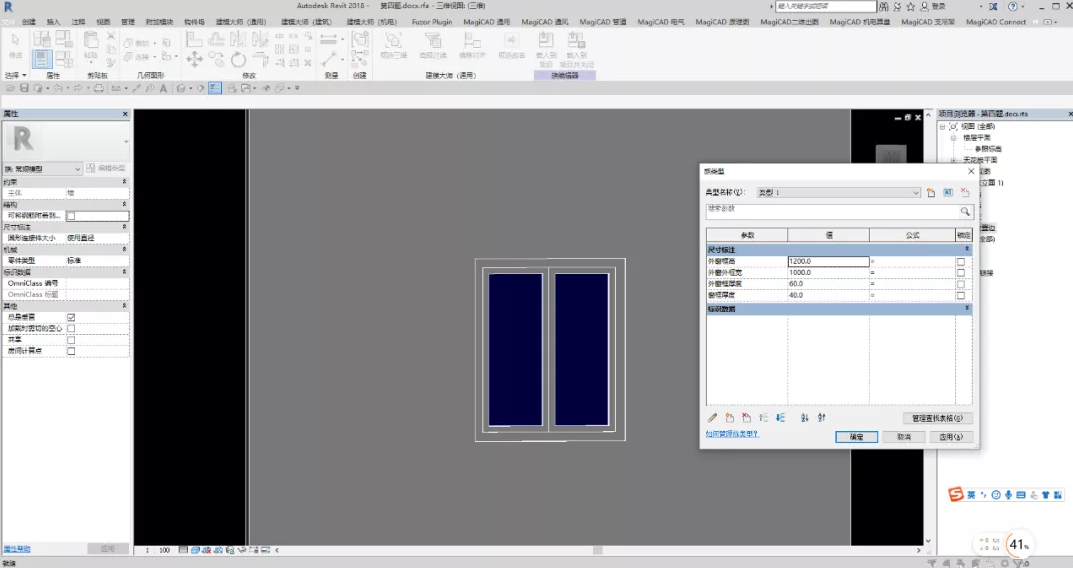

    25.重复以上命令完成另一半窗框和玻璃，模型创建完成
