revit的布管系统如何配置？为什么Revit布管系统配置找不到匹配的管段？
提出问题：

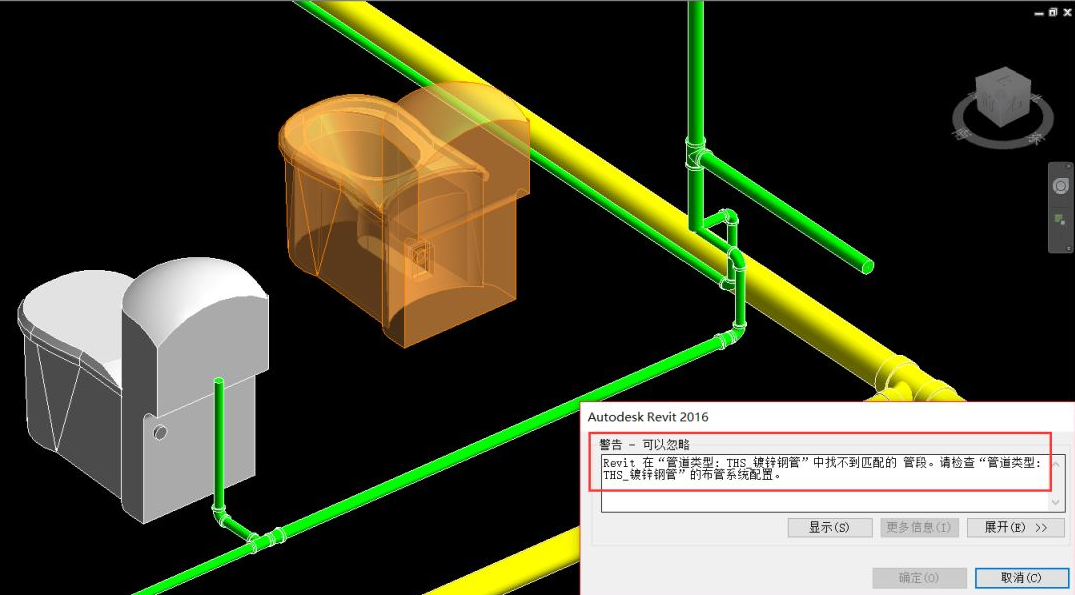

设备与管线的连接时出现布管系统配置找不到匹配的管段的警告，导致无法连接。

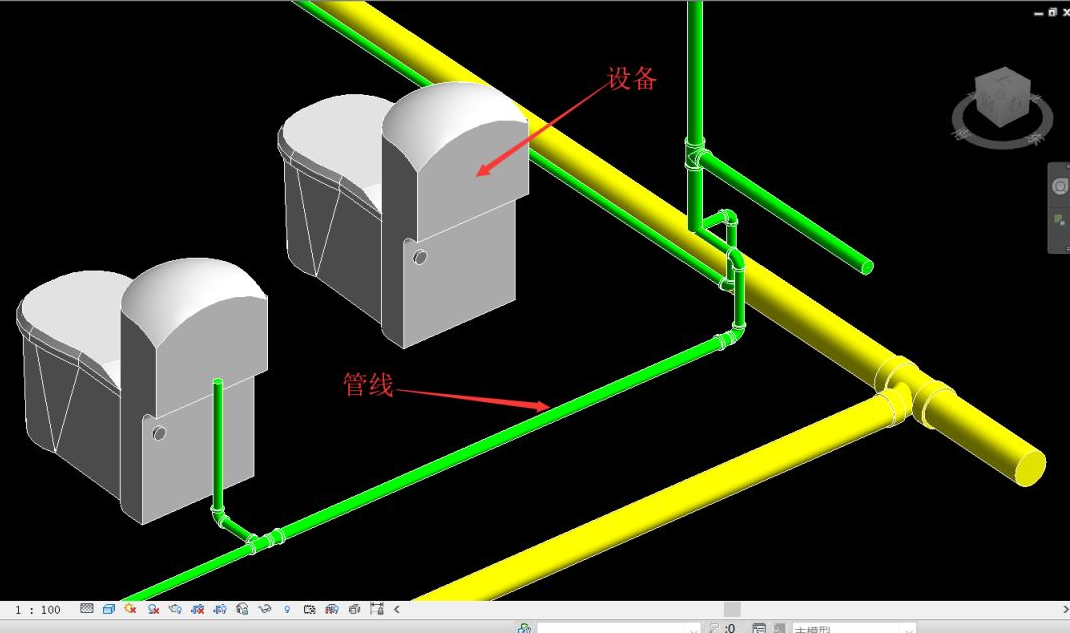

如下图：
解决办法：
这时我们需要查看设备连接件（选中设备进行族编辑）的管径数值，与其所连接管道的管径列表中是否也具备这一数值。若无则需要选中管道新建该管径数值。即可实现设备连管道。具体操作请依据以下图片：

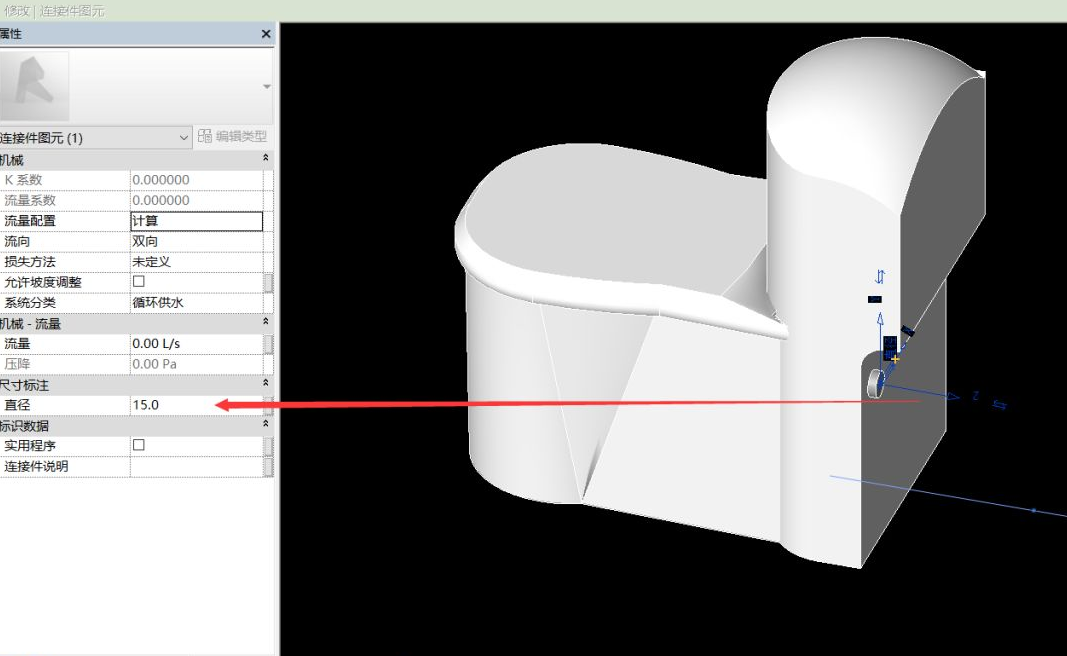

Step1：

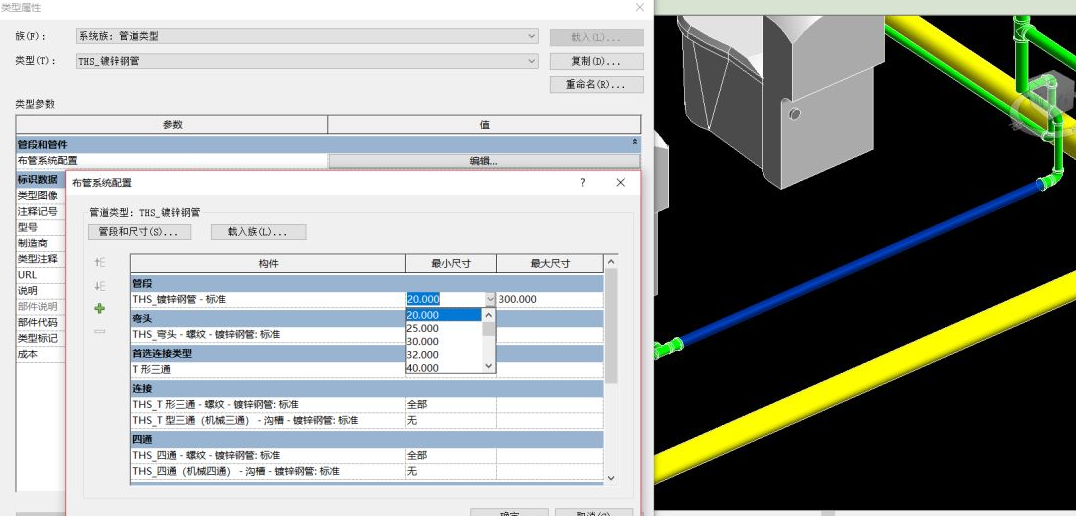

Step2：

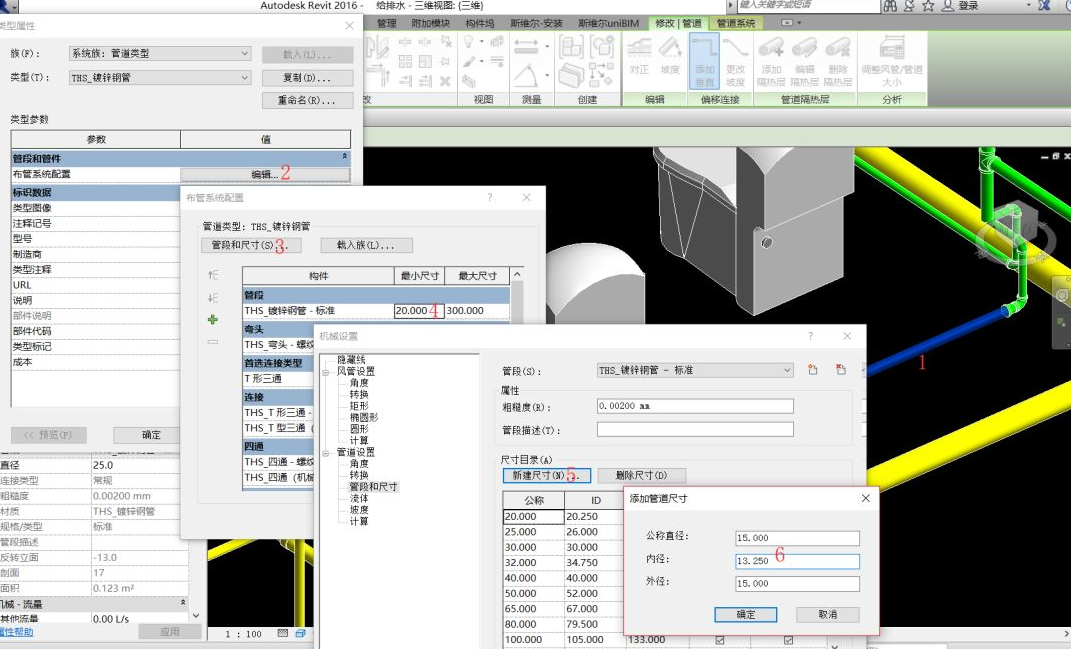

Step3：

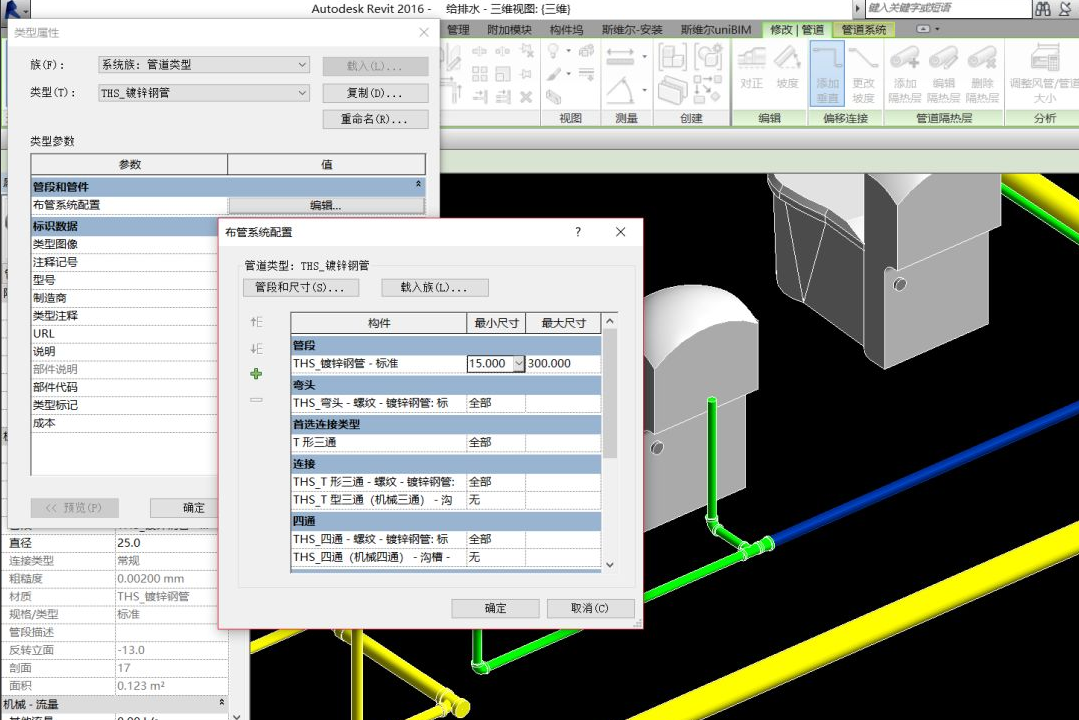

Step4：

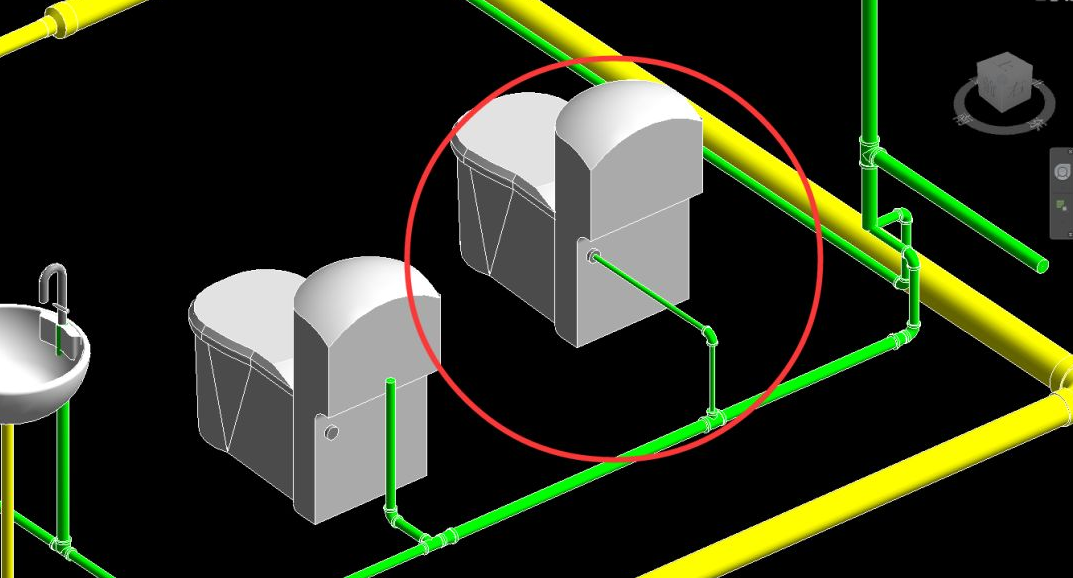

Step5：
