    --标高轴网--

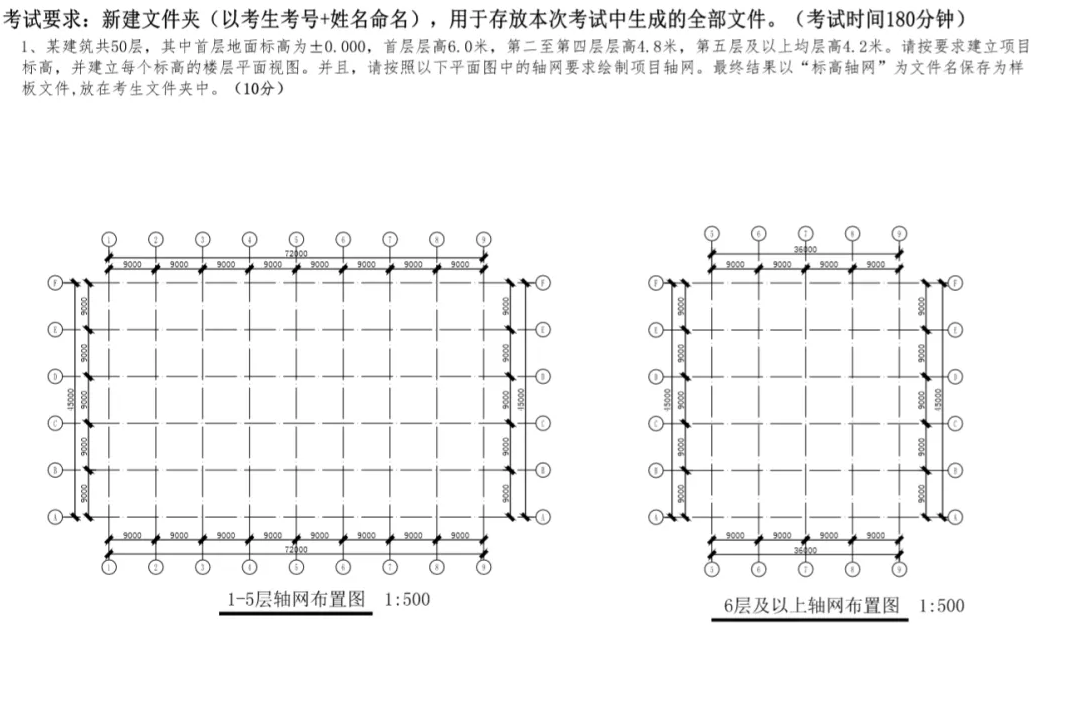

    根据题目的要求我们绘制【标高轴网】，接下来小编带大家分析下题目：

    ①使用【建筑样板】建立项目标高，保存格式为【样板文件】。

    ②注意绘制比例，是1：500。

    ③需要绘制50条标高，分为三个阶段：第一阶段，首层层高6米；第二阶段，二至四层层高4.8米；第三阶段，五层及其以上层高4.2米。

    ④建立每个标高的楼层平面视图。

    ⑤命名为：轴网标高。

    接下来，绘制过程：

    ①、我们先打开软件，进入软件后，我们点击建筑样板——进入建筑样板。

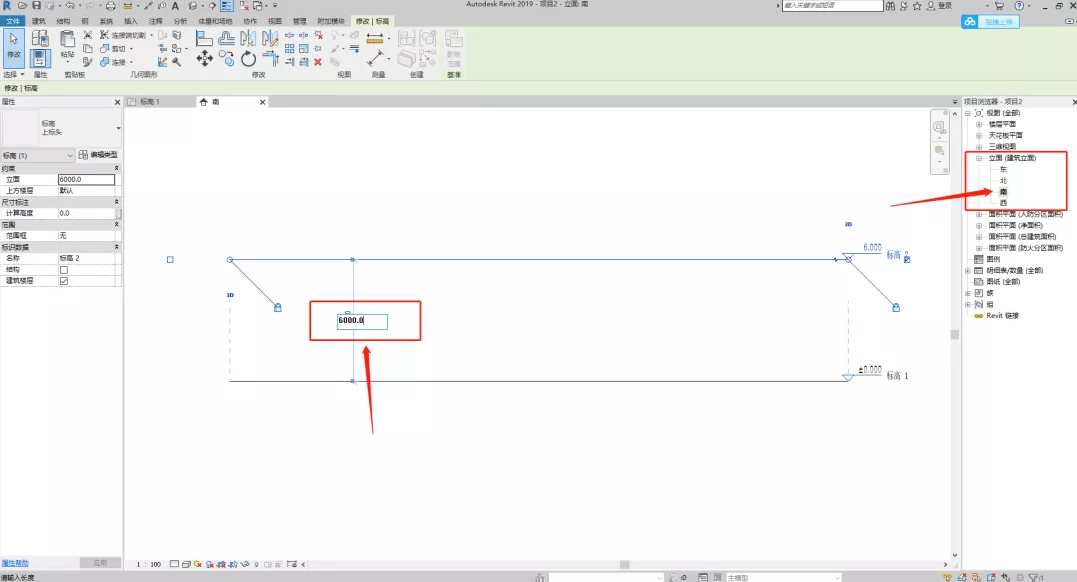

    ②、进入建筑样板，再进入南立面，设置首层的标高，之间的间距为6000mm。

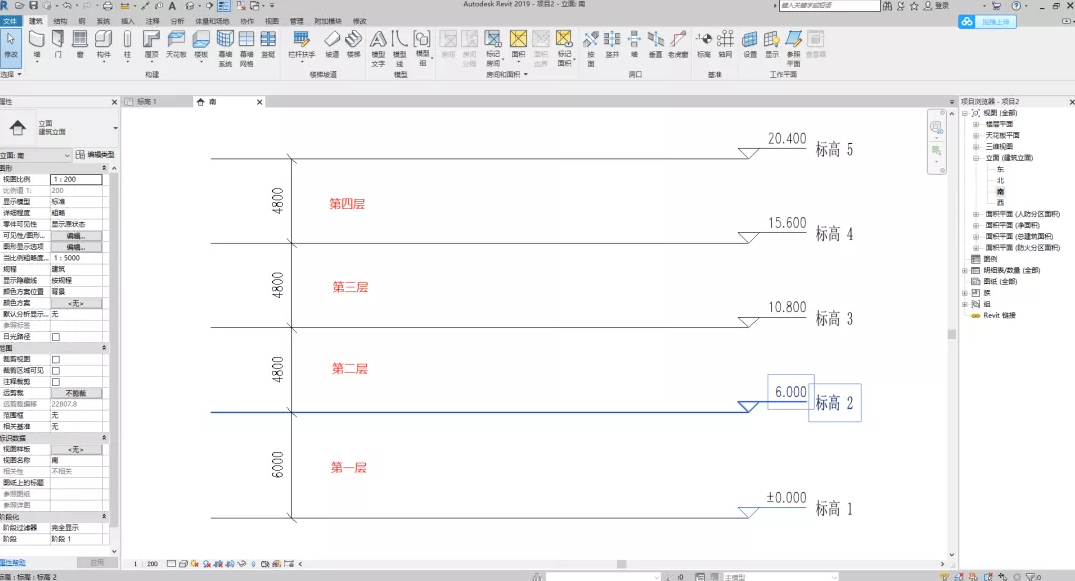

    ③、接下来，我们使用【复制（快捷键：CC）】做第二层至第四层的标高，之间的间距为4800mm。

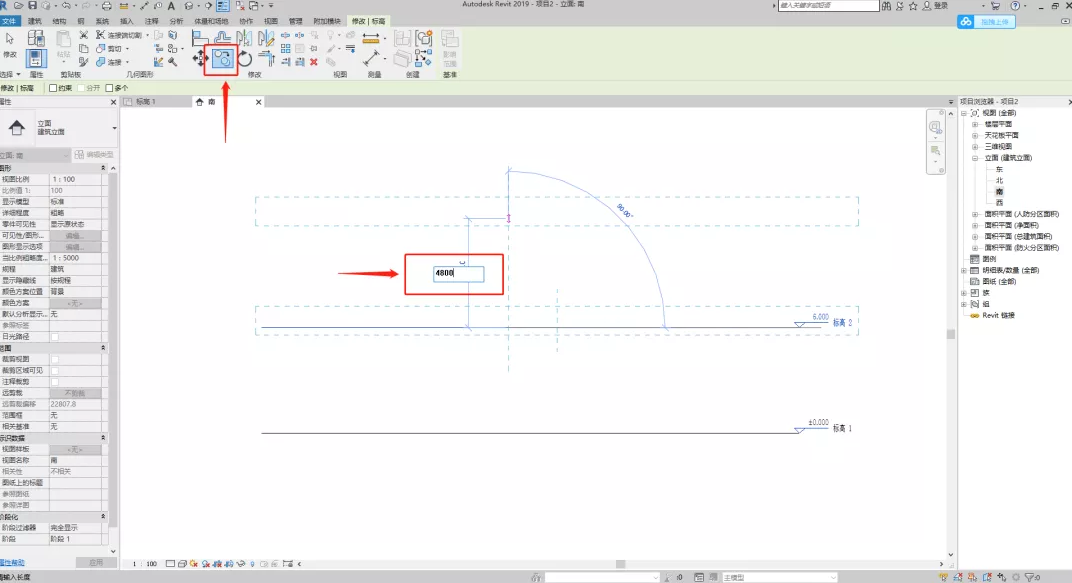

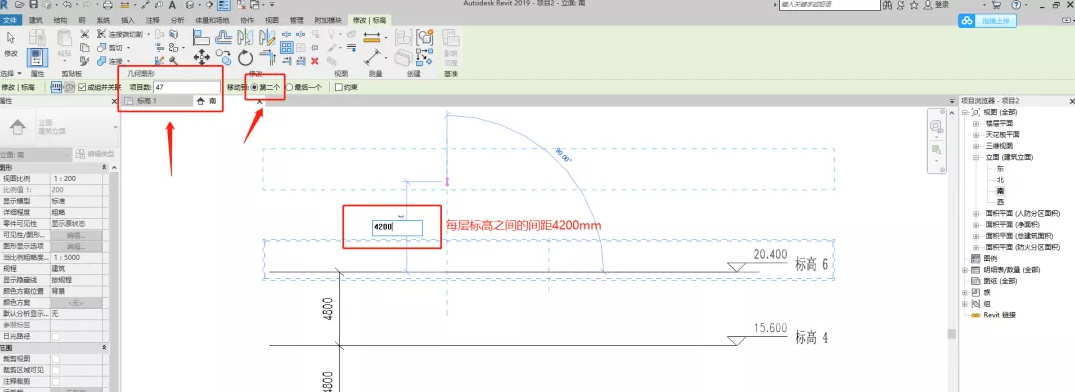

    ④、接下来，我们使用【阵列（快捷键：AR）】做第五层至第五十层的标高，每层标高之间的间距为4200mm。

    使用【阵列】命令，项目数为【47】，移动到选【第二个】。

    ⑤、上面三个阶段（第一阶段，首层层高6米；第二阶段，二至四层层高4.8米；第三阶段，五层及其以上层高4.2米。）的标高已经创建完成；

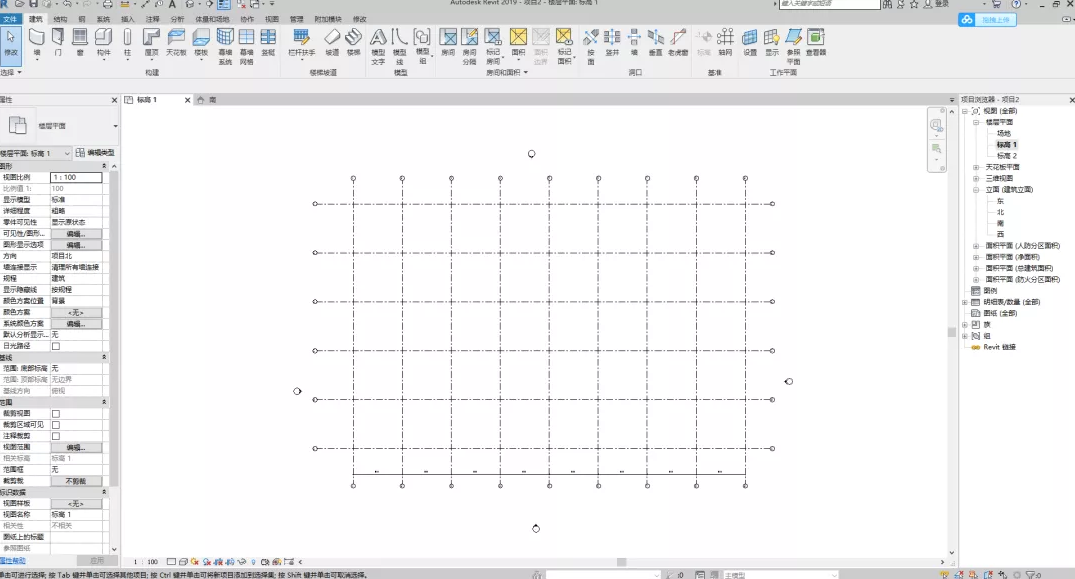

    接下来，我们点击【楼层平面】，进入【标高1】；根据试题当中的【1-5层轴网布置图】，使用【轴网（快捷键：GR）】来绘制轴网。

    （此处有技巧：根据观察，水平轴有A、B、C、D、E、F轴，之间的间距均为9000，共计45000。垂直轴有①②③④⑤⑥⑦⑧⑨，之间的间距均为9000，共计72000。我们可以使用【复制】命令来画，也可以使用【阵列】命令来画。）

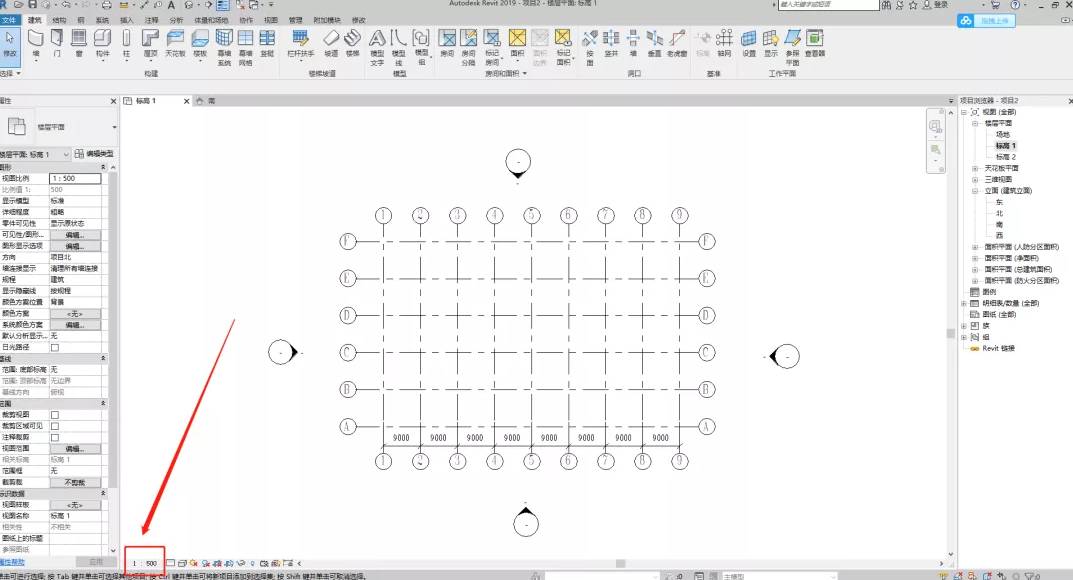

    ⑥、根据题目的要求，我们将视图显示的比例调整为【1：500】。

    ⑦、根据试题当中的【6层及以上轴网布置图】我们可以得知，垂直轴网只显示了⑤⑥⑦⑧⑨轴。

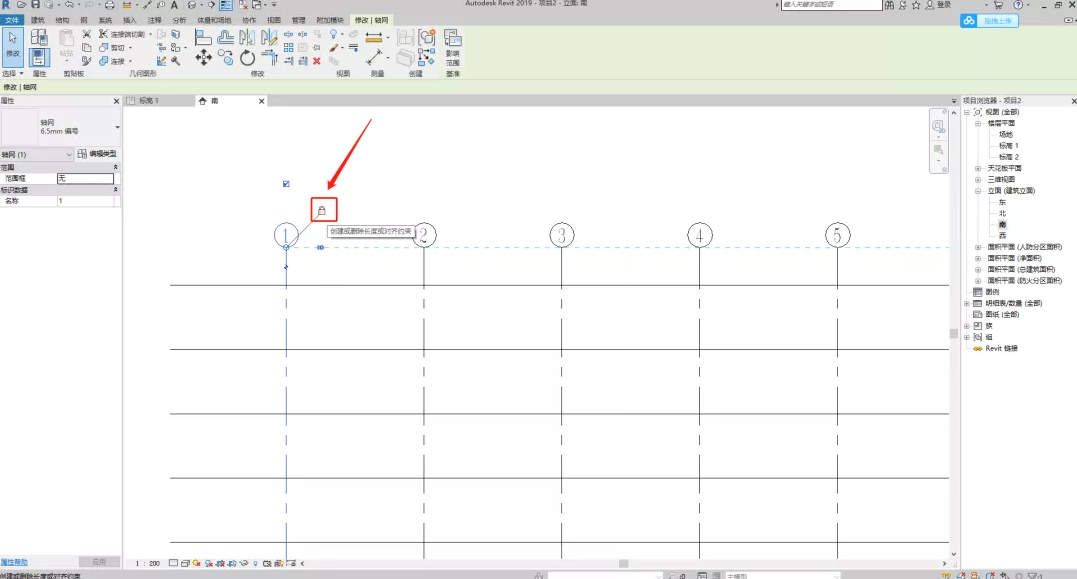

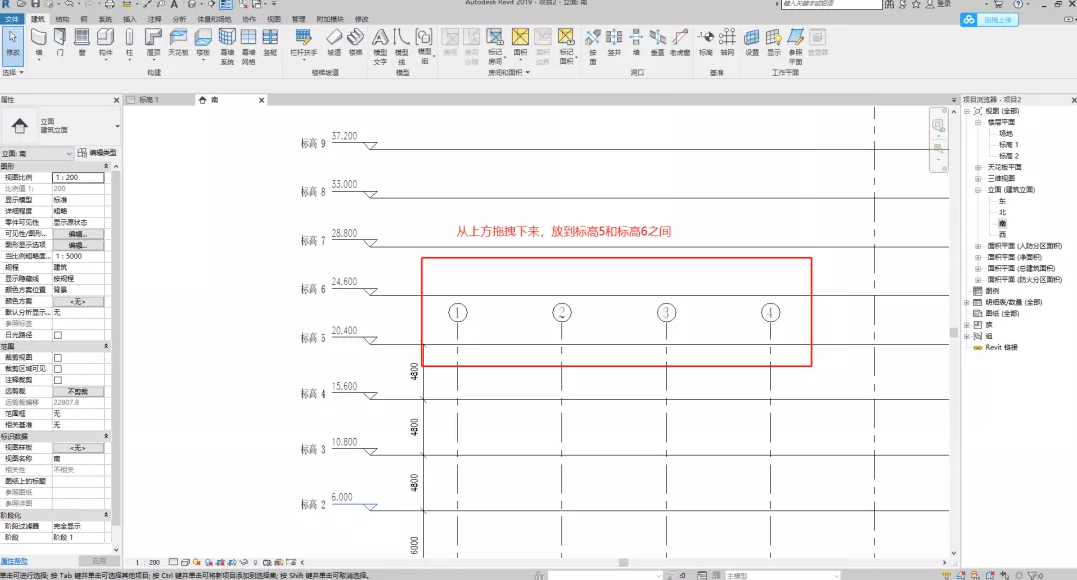

    接下来我们点击【南立面】，点击①②③④轴，将①②③④轴轴头的【小锁子】打开，将①②③④轴轴头拖拽至标高5与标高6之间。

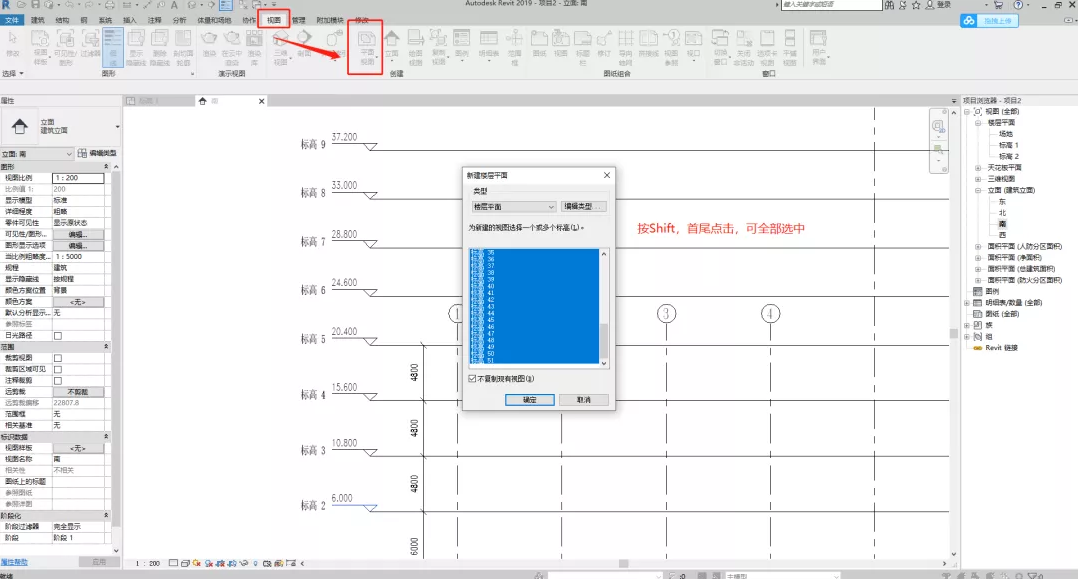

    ⑧、接下来，点击【视图】——【平面视图】——【楼层平面】，创建其余的楼层平面视图。

    （此处有技巧：我们进行全选时，不用一个一个点。按住Shift，首尾点击，就可以全部选中啦！）

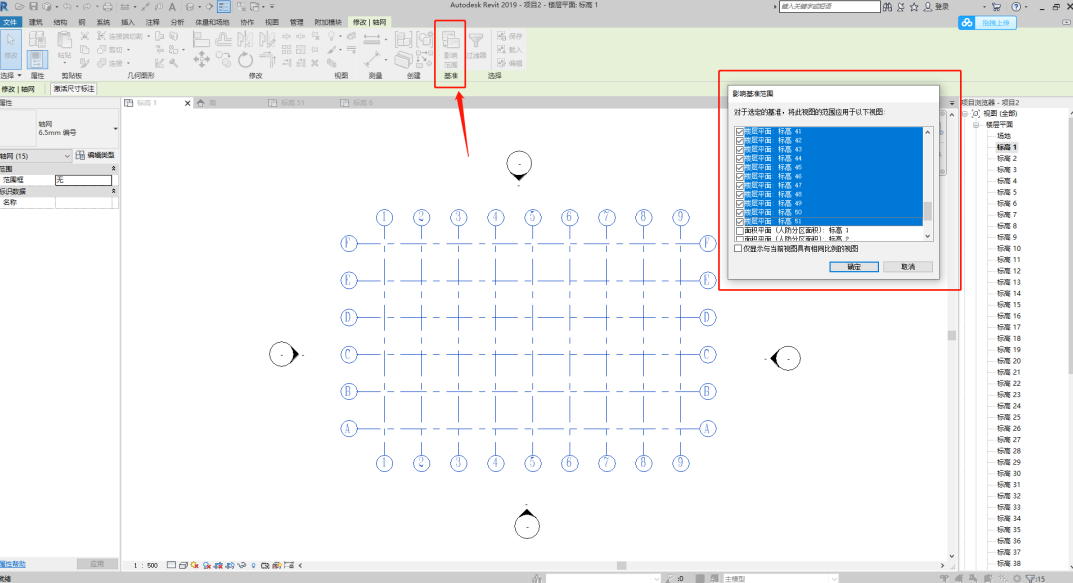

    ⑨、接下来，我们进入标高1，选中我们绘制的轴网，点击【影响范围】，选中【标高2-标高51】，将标高1视图中的设置，全部套用于其他视图。

    ⑩、以【标高轴网】为文件名，保存为样板文件。
