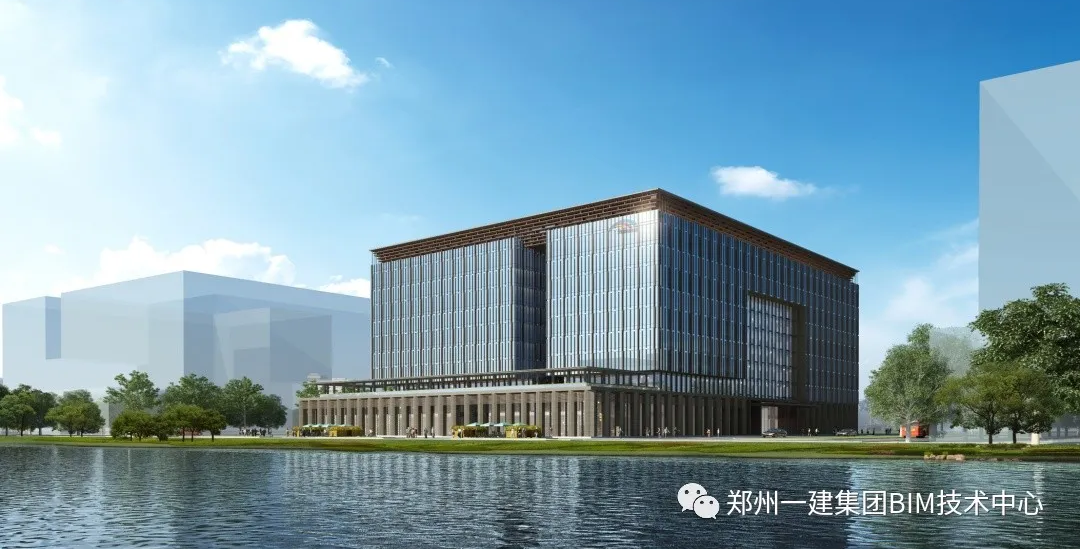

郑州航空经济服务中心项目位于郑东新区龙湖地区如意西路以东、西七路以南、西八路以北，地上11层，地下2层，总建筑面积61044.14㎡，地上建筑面积42248.58㎡，地下建筑面积18825.56㎡。

    01.采用BIM技术原因

    工期短、任务重：合约工期570天。

    工程重难点部位较多：地上部分多处高支模（超过9m的有3处，1处超过15.2m）；现场场地狭窄，临建布置难度大；重难点施工部位需借助BIM辅助现场施工。

    业主对工程质量要求较高：该项目地处郑东新区景观运河沿岸，投入使用将形成高端航空产业服务楼宇，为郑东新区龙湖区域国际化发展提供支持，工程品质和工程形象均要求较高。本项目创优目标为河南省建设工程“中州杯”、“国家级绿色施工示范工程”、争创“鲁班奖”，需要BIM技术作支撑。

    02.模型建立

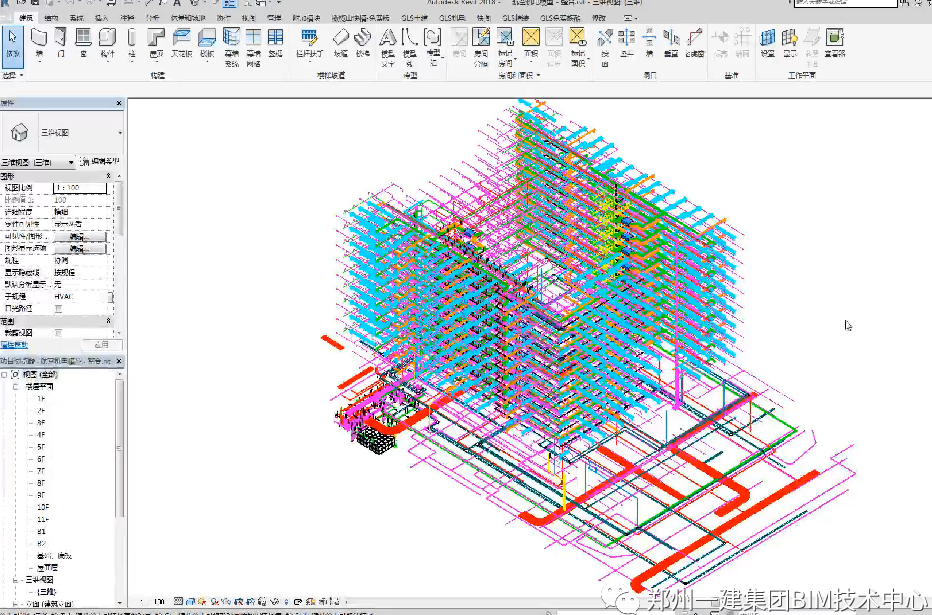

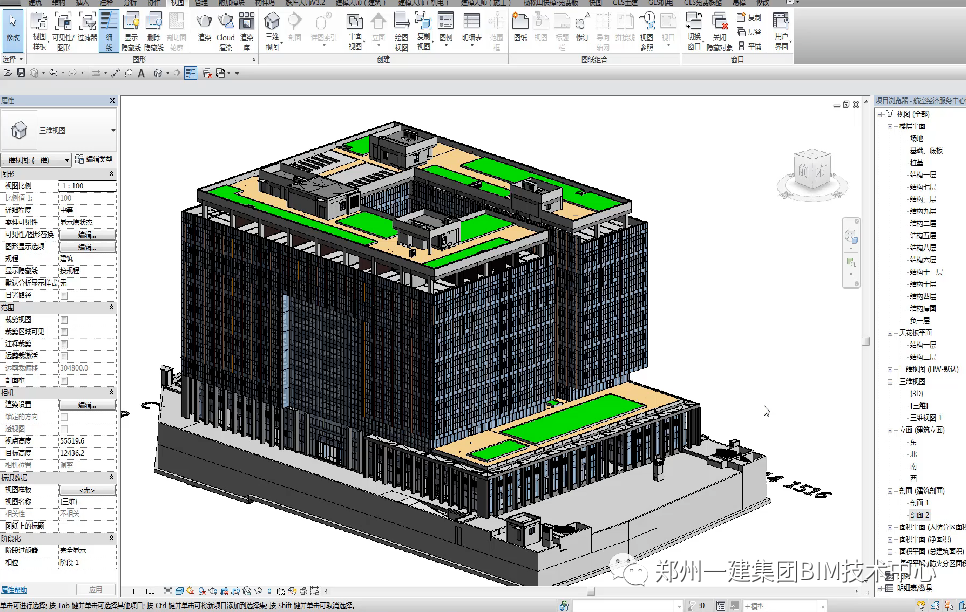

    建立本项目土建、机电模型，并在建模过程中记录图纸问题，辅助图纸会审、准确理解设计意图；并根据现场变更及时对模型进行维护更新。

    03.临建厂区规划

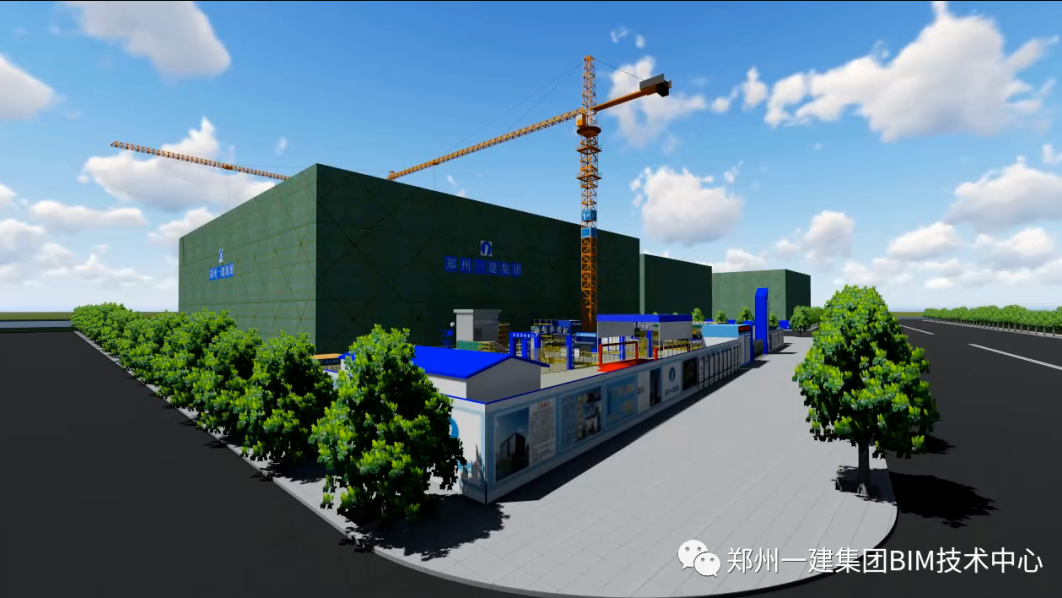

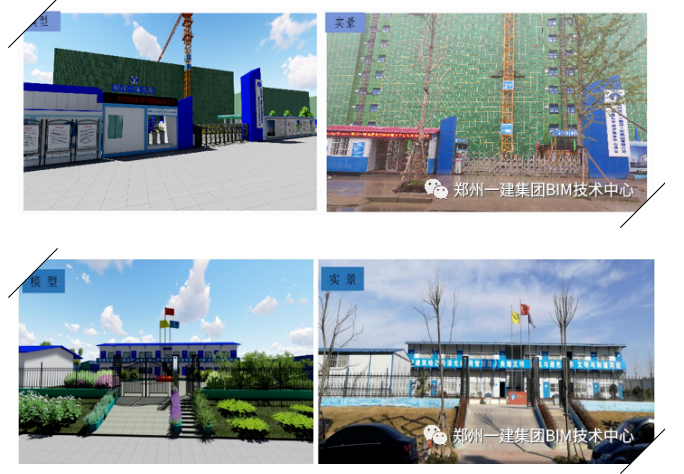

    在Revit中进行临建场布模型的建立，合理安排生活区、办公区、施工区，并对施工区各加工料场进行提前规划，符合绿色施工要求。

    04.模板脚手架（高支模）

    通过模板脚手架软件，筛选高支模区域，合理分析模板的下料单、受力情况、立杆排布、拼模设计等，并根据实际情况制定合理的施工方案，从而降低成本、提高施工效率、保证施工安全。拼模设计和材料周转的运用，减少现场对模板的裁剪，提高模板的利用率。

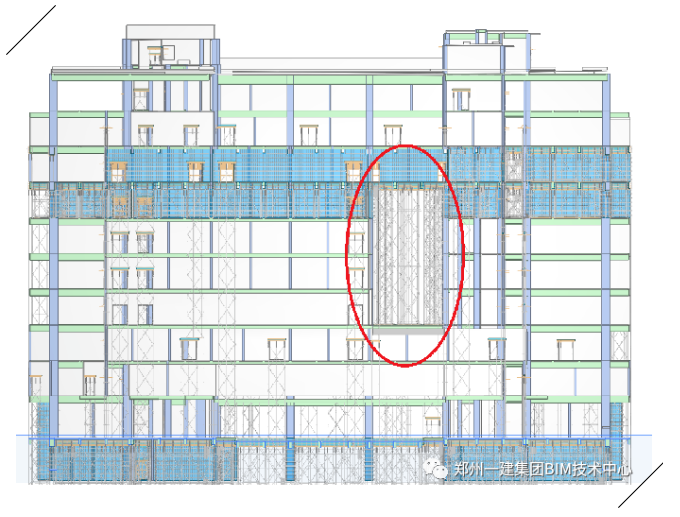

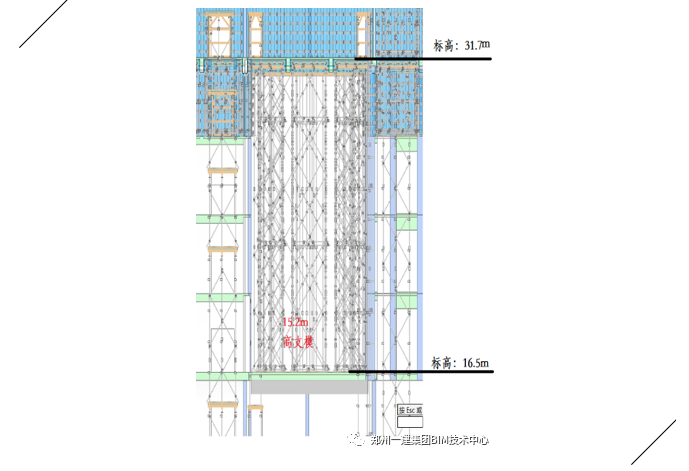

    本项目高大支模区域超过9m高度有3处，分别在南北西处；西立面5层~8层中高度达到15.2m，面积达到165㎡。

    05.模板脚手架（钢网片）

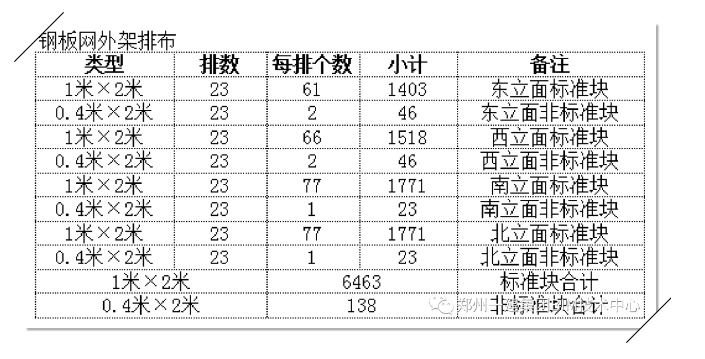

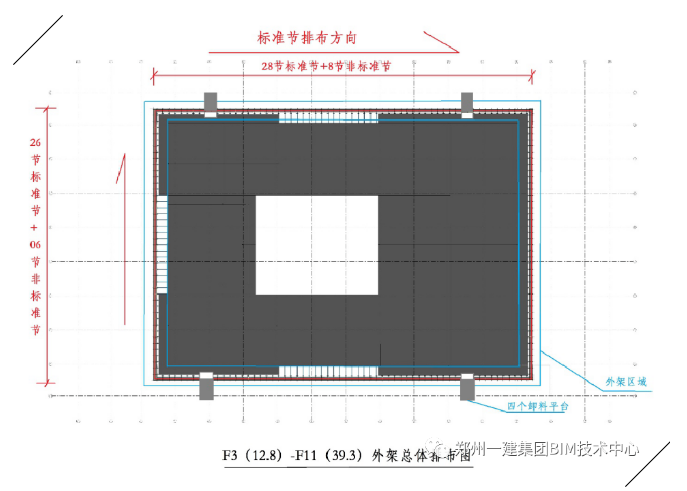

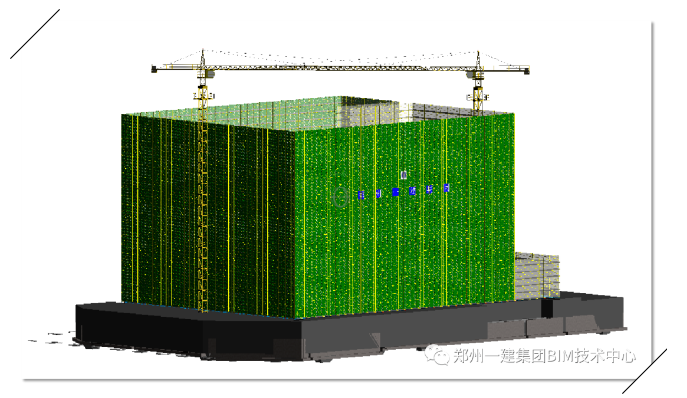

    外脚手架防护采用定型化钢板网，标准块为1.0m×2.0m，净重15kg。定型化钢板网安装前，需提前进行钢板网排布策划，并根据策划方案定制非标准块规格尺寸及数量。避免现场安装时因非标块无法封闭或裁料加工，影响施工进度。

    06.新型框架柱模板加固体系、构造柱U型预制混凝土外模

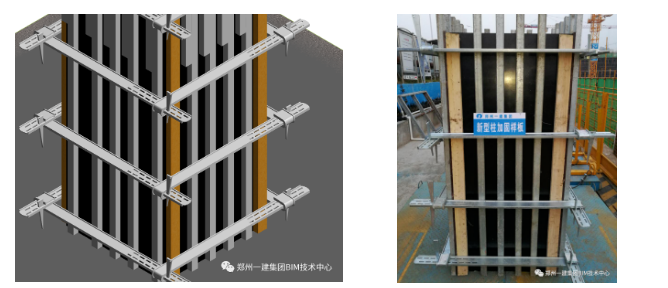

    本项目为了提高框架柱施工质量及提高周转材料周转率，框架柱加固件由弯板钢带和楔形固定销组成，柱模采用13mm厚覆面木胶合板配以镀锌方钢龙骨、木方龙骨现场配置定型片模，通过方圆扣加固件紧固，400mm≤柱截面尺寸≤1200mm时无需使用穿柱对拉螺栓，模板也无需打孔，柱体表面光洁。配合现场实施、QC活动、专利申报制作了相应的模型。

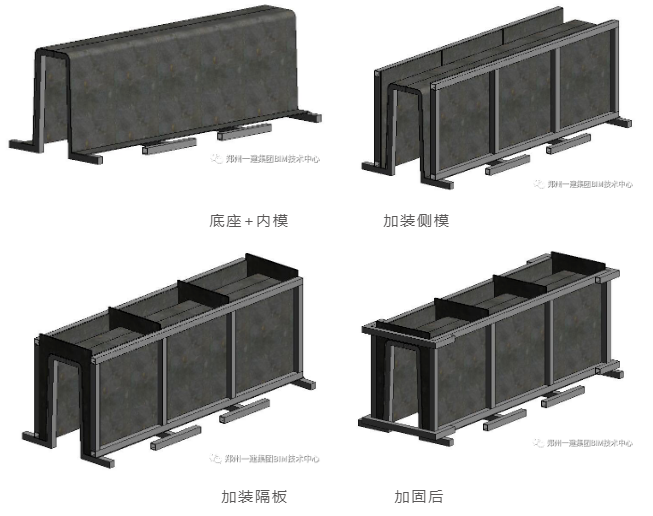

    本项目通过构造柱U型混凝土外模，来提高构造柱外观质量、减少模板等材料浪费、加快施工进度。配合现场实施、QC活动、专利申报制作了相应的模型。

    07.内装效果展示

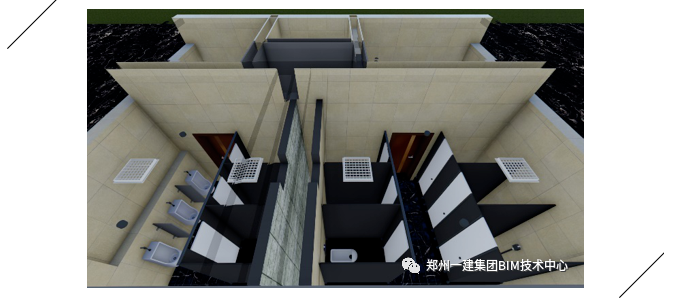

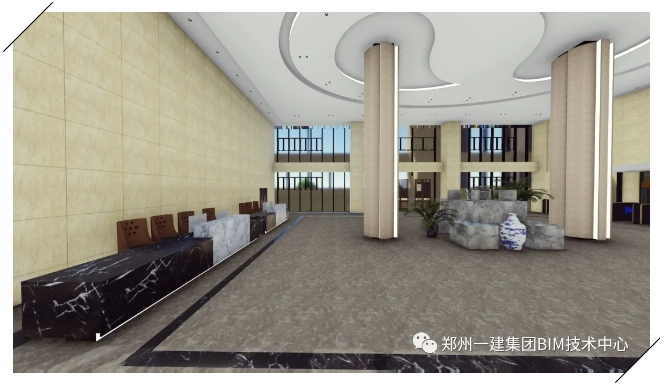

    对一楼大堂墙地砖排版进行效果展示，对卫生间墙地砖排布、小便器、蹲便器、隔断等进行排布并出具效果图。

    08.机电相关应用

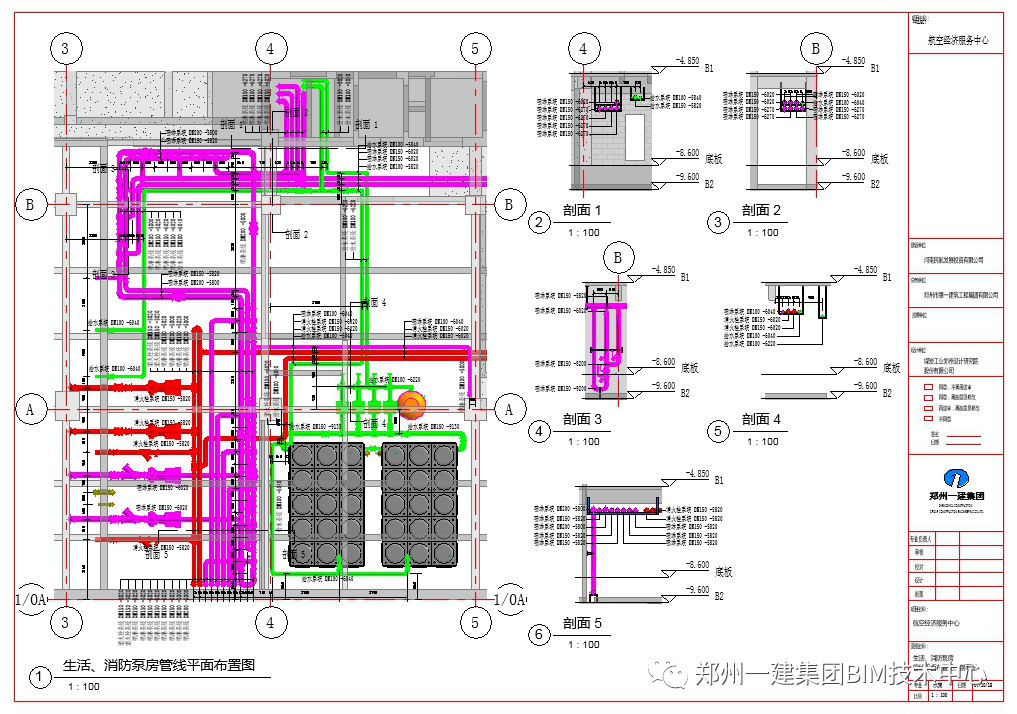

    项目针对泵房进行了三维化出图、特别针对复杂节点区域平面、立面、剖面及节点大样出图，便于对技术人员交底，在机房优化过程中同时考虑设备基础位置、预留螺栓孔位置、排水沟位置、检修空间等相关内容。机房设备、管道、管件、阀门、设备基础等按照厂家提供信息进行实际尺寸建模，提高安装精度。

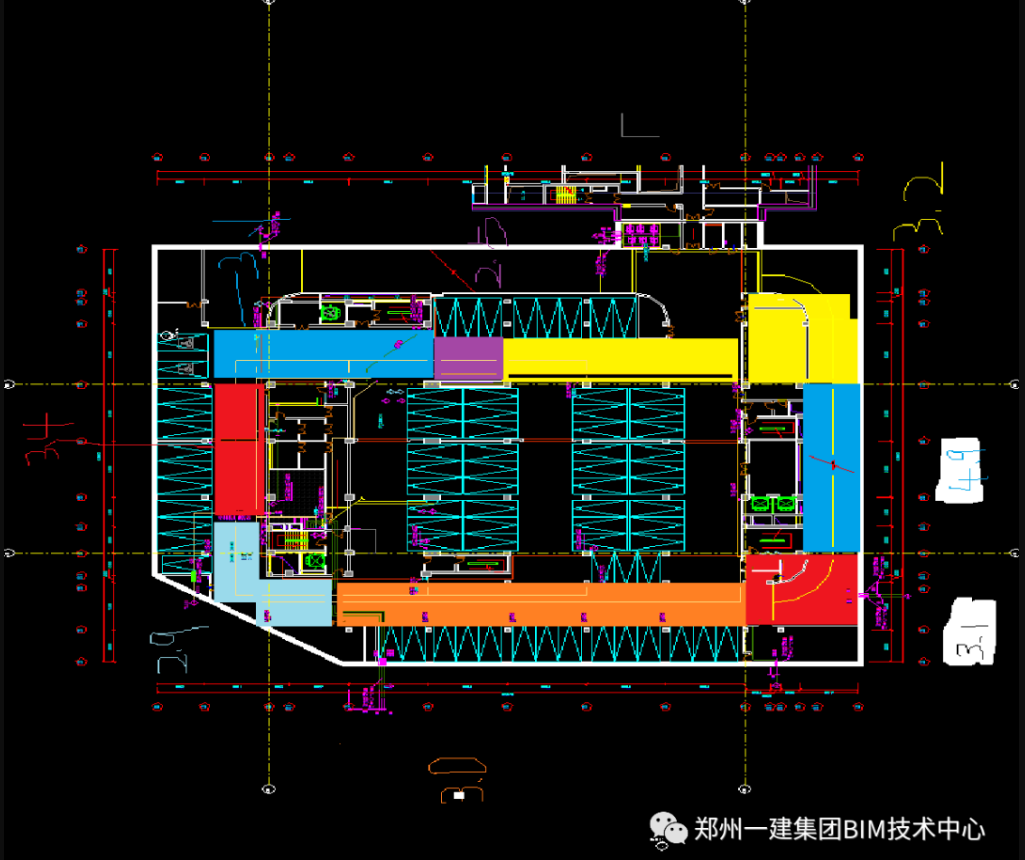

    针对地下车库的净高进行优化，提升车位上方的空间高度，车库整体净高平均提升15cm，局部区域提升0.3m，出具净高分析图。

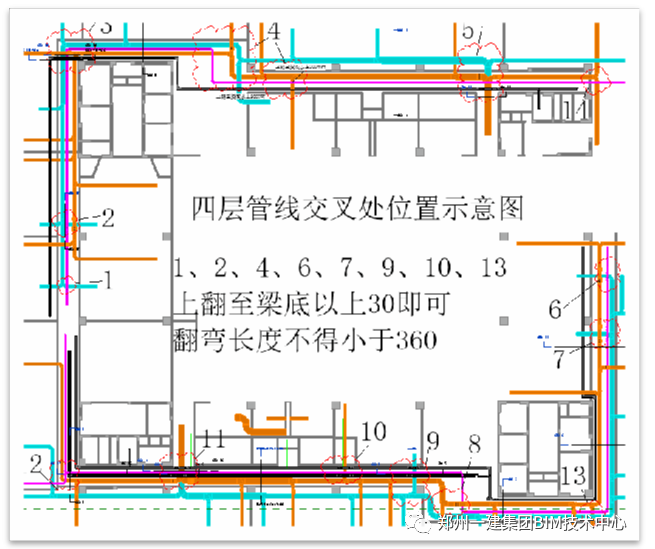

    本项目对每一层进行管线优化后，针对复杂节点部位进行点位标注，形成节点优化报告，共包含232个节点。例如地上6层走廊部位，根据平面优化，划分13个点位，对每一个点位出大样图进行交底，指导现场施工。
