01、项目简介

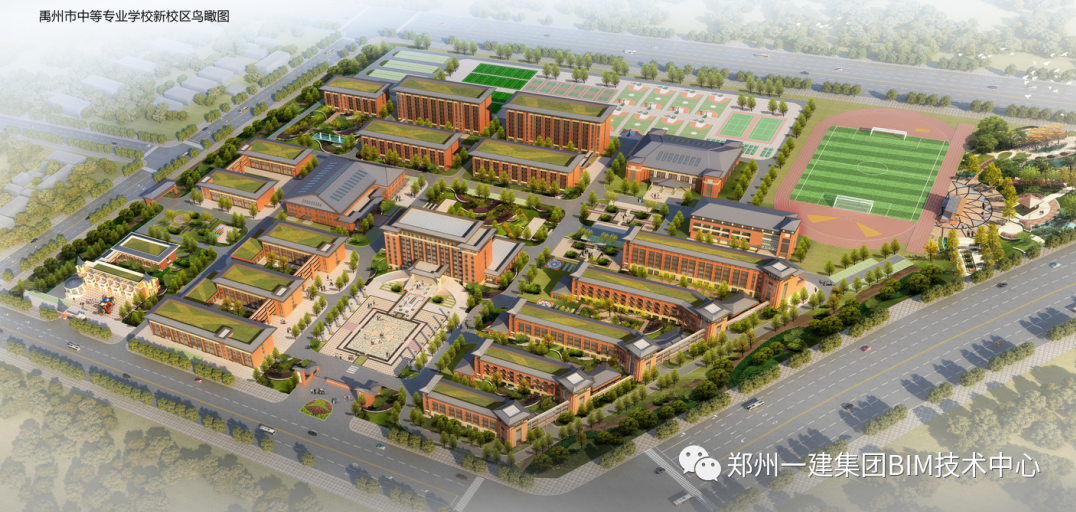

    禹州市中等专业学校新校区项目位于河南省禹州市新区药城路与北环路交叉口，由禹州市教育体育局投资建设，总建筑面积12.7万㎡，项目造价2.29亿元，包括办公楼、教学楼、宿舍楼、餐厅等，质量目标中州杯。

    02、项目重难点

    1、项目体量大，总建筑面积12.7万㎡。

    2、单体数量多，多达17栋单体建筑。

    3、施工周期紧，合同时间360日历天。

    4、社会影响大，本工程作为禹州市重点工程，业主对工程质量非常重视。

    5、企业发展需要，通过BIM技术提高项目精细化管理水平，提高企业盈利水平。

    6、市场环境倒逼，越来越多的业主在招投标阶段就要求使用BIM技术，企业不会应用BIM技术就会被淘汰。

    03、应用内容

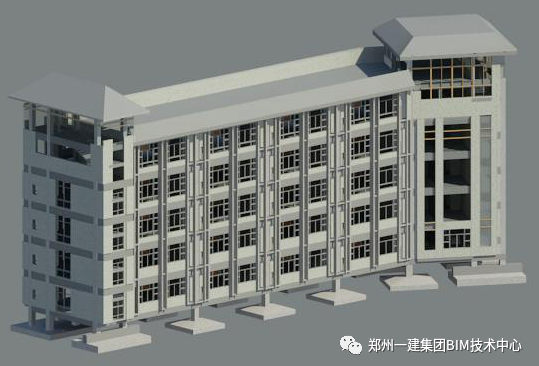

    模型建立：对17栋单体建筑建立土建、机电模型，并查找图纸问题；针对图纸中的复杂、重难点部位进行可视化交底。

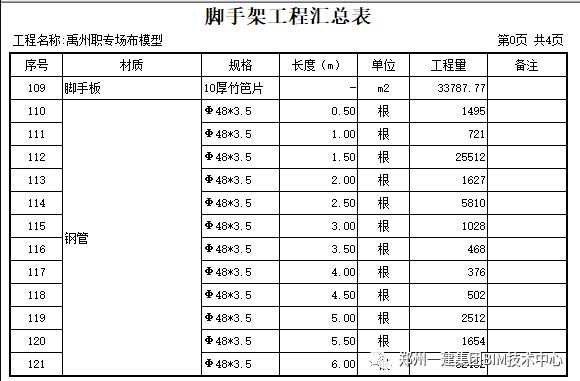

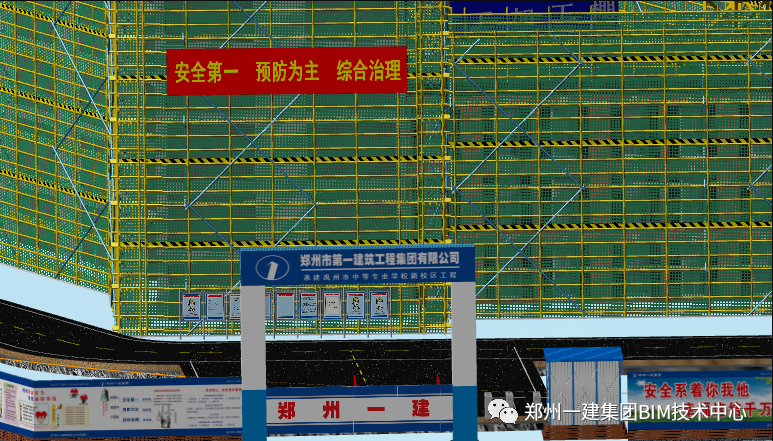

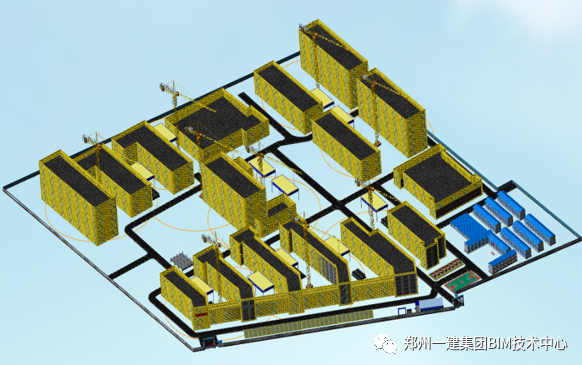

    场地布置优化及工程量计算：利用鲁班场布软件进行施工现场综合布置，对生活区、施工区合理规划，符合绿色施工要求，并进行塔吊施工模拟，精确计算现场施工脚手架等措施项目的工程量。

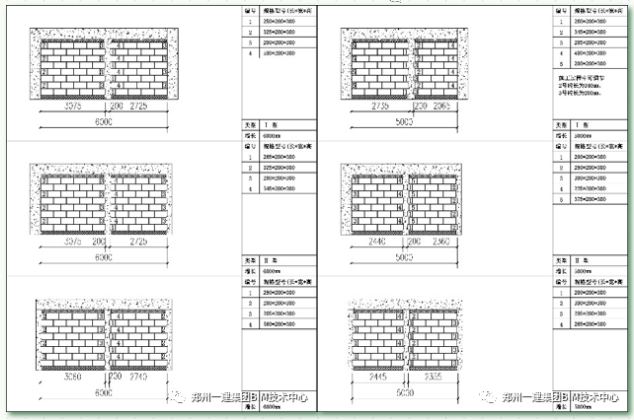

    砌体排布：BIM应用思路，通过合理移动构造柱位置优化砌块排布，减少切割损耗。以100mm为间隔，将墙长5m-8.5m共计36种长度108种排布类型全部排布出来，编辑成排砖手册。BIM应用时直接查找砌块排布手册中已有的排布数据，确定墙体的类型及构造柱位置，在平面图中将构造柱位置标注出来，制作成构造柱定位图，指导构造柱钢筋预埋工作，砌块损耗率降低85.96%。

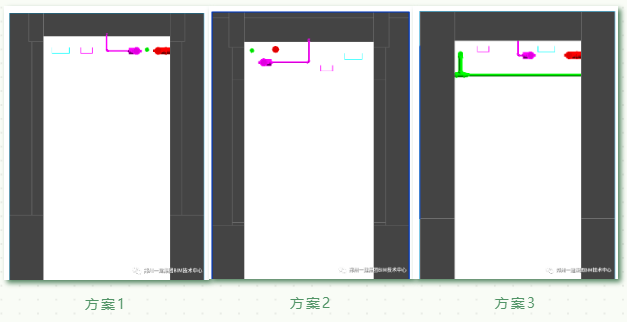

    多方案比选：对12#宿舍楼1F走廊机电管线排布出具3种方案进行选择。方案1：强弱电桥架在左侧，喷淋、给水、消防管道在右侧顺序排列，优点净空高。方案2：分多层排列，优点施工方便，管件材料较少；缺点排布相对错乱，净空低。方案3：同层排列，喷淋在走廊中间，相对于方案1水电分边，施工便捷节省材料；缺点首层和顶层电在水中间存在安全隐患。经过讨论，最终选定方案1进行施工。

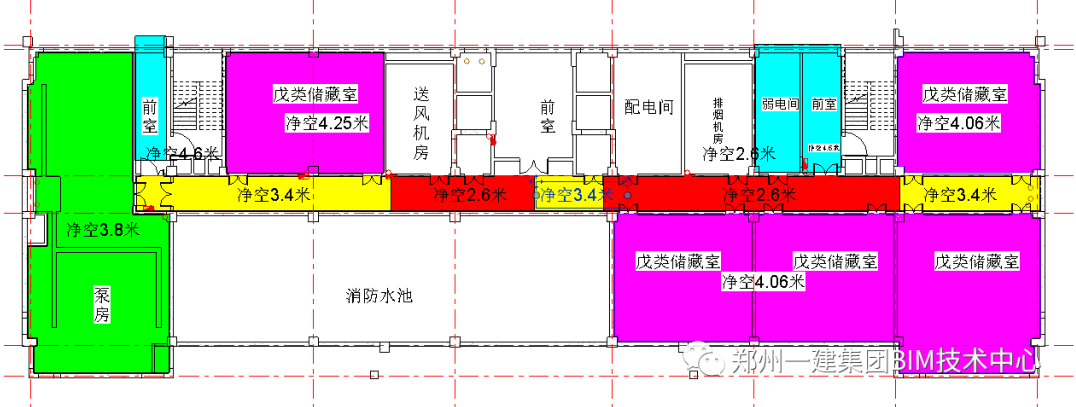

    净高检查：1#综合楼地下室区域机电设备及管线众多，经过管综优化排布后，对各区域净高进行分析，经检查后，各区域均满足最低使用净高要求。

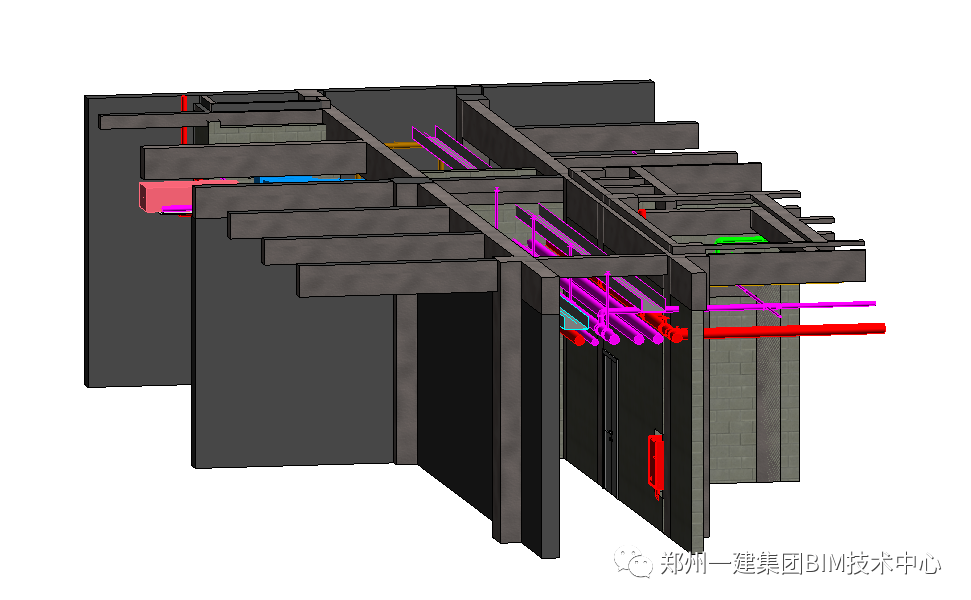

    管综优化：1#综合楼地下室走廊区域净宽2.2米，共有消防水管两根，局部六根喷淋水管，两排桥架。经过优化后，桥架位于最顶层，水管道位于第二排，喷淋管道居中布置。

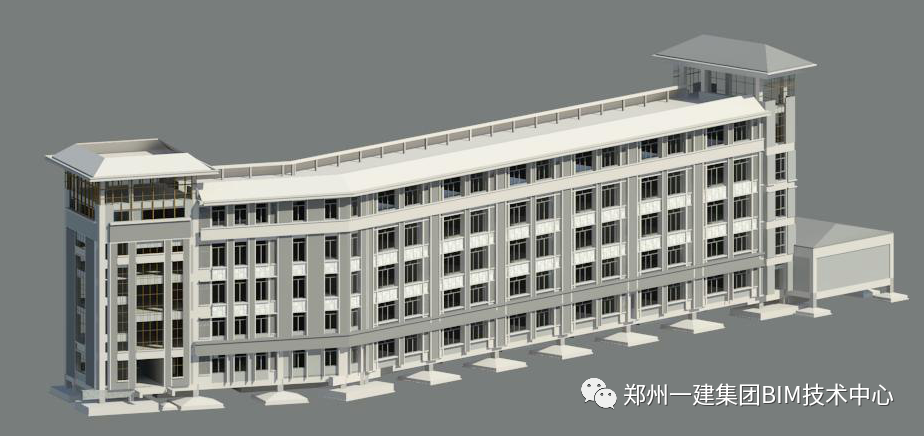

    装修效果图制作：根据业主要求，提前制作外立面效果图，供业主方及材料供应商选材对比。

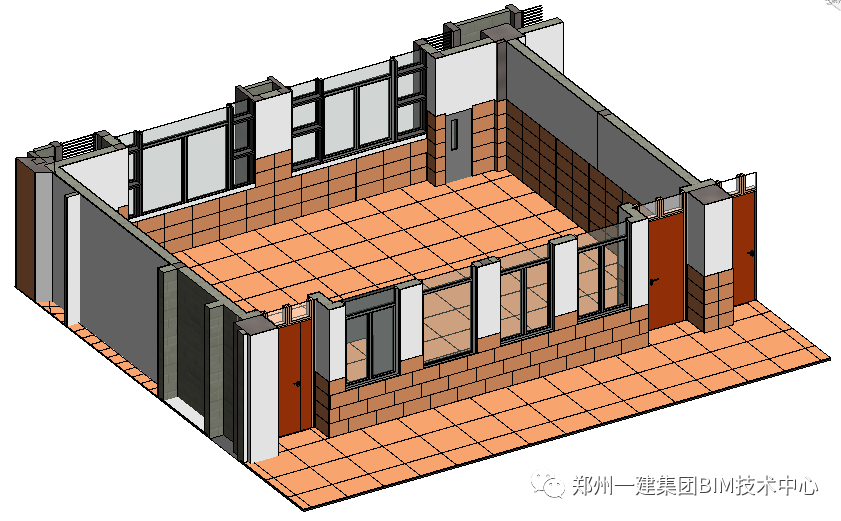

    墙地砖排布：对教室及走廊区域按照创优要求提前进行墙地砖排布，并出具效果图，供项目总工、甲方选择。

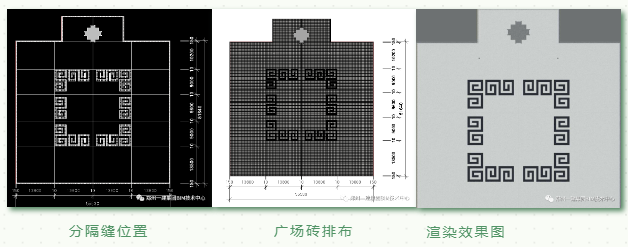

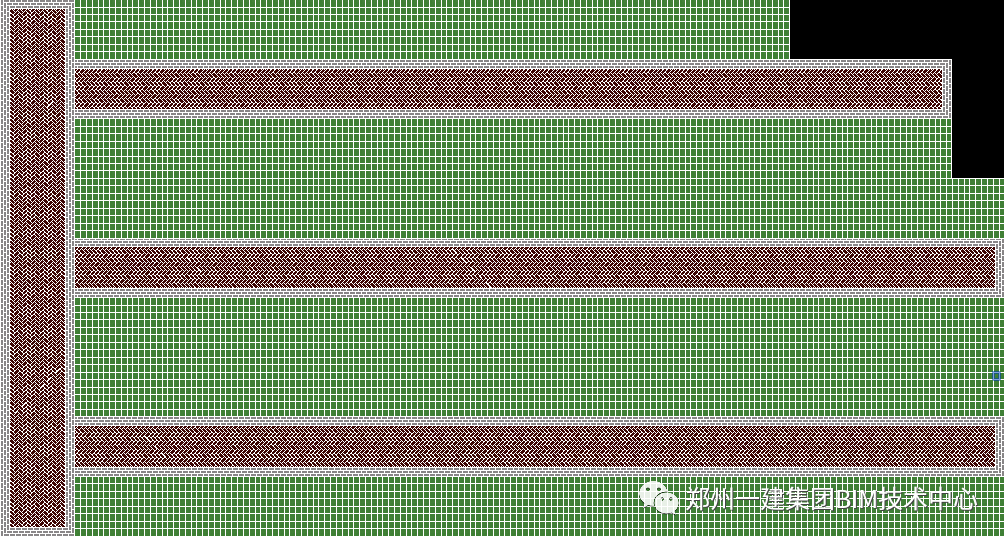

    园林铺装：根据广场砖模数及排布样式优化分格缝位置，并排布广场砖，统计各种样式广场砖数量。对体育场周边硬化铺装，包括200*100*50红色透水砖，200*100*50灰色透水砖，250*190*60井字形嵌草砖进行排布，计算工程量，出具效果图及施工图，指导现场施工。

    体育场周边硬化铺装
