    碧桂园天玺花园项目

    项目概况

    本项目位于粤、澳、珠大湾区珠江三角洲中心城市，总建筑面积27万平方米，包含商业、楼塔、地下室。项目采用全新铝膜现浇工艺，装配式建造体系，实施全穿插施工流程。

    BIM技术服务的内容

    一、设计优化及管线综合校验分析

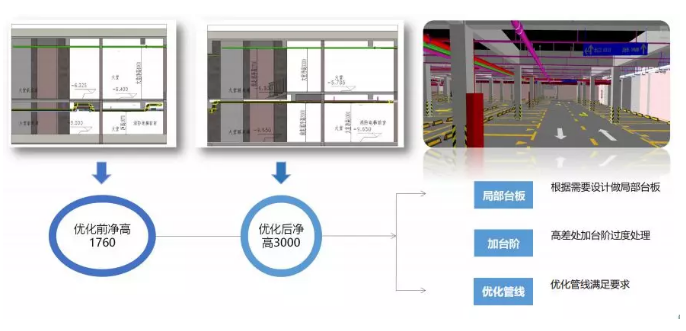

    （1）分析净高：分析每层楼的净高，楼层及空间进行专项检查和空间检查，通过管线综合优化，满足设计需求，达到理想化的效果。

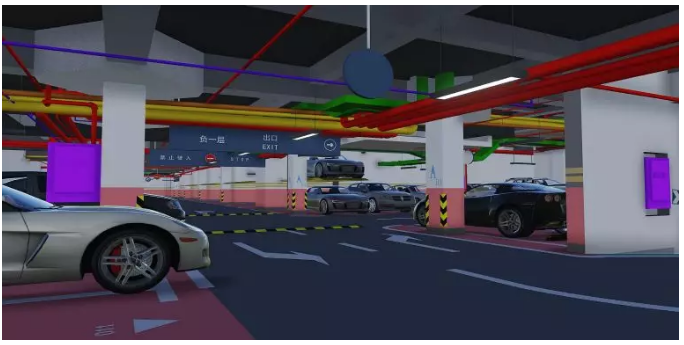

    （2）动画漫游：管线综合定位，查看管线布置是否合理。

    二、BIM户型拼装

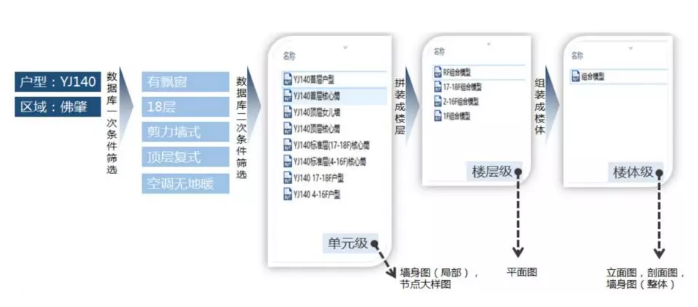

    总体经过4个环节：户型定位→数据库筛选→户型拼装→楼栋组装。

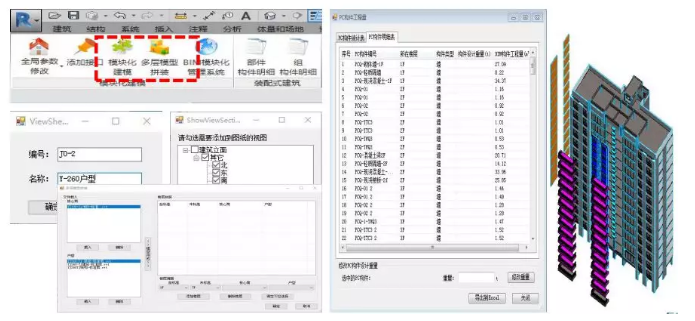

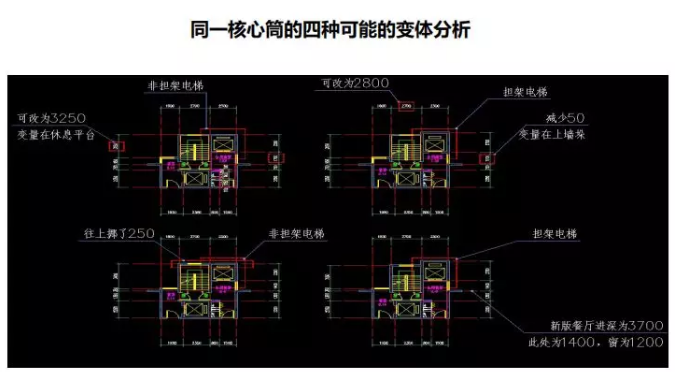

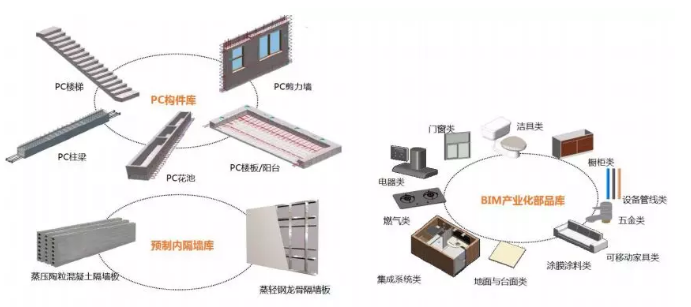

    标准的户型是依据项目条件，对数据库的户型和核心筒单元进行筛选，对选出的单元进行参数化调整，并用插件拼接成楼层模型，处理并导出各类平面图。

    户型比选

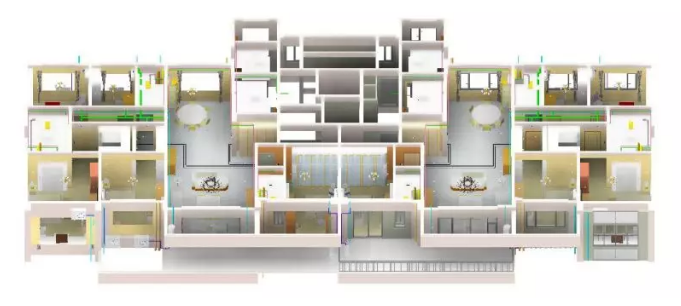

    拼装户型

    楼栋拼装

    三、BIM快速铝膜搭建

    使用BIM铝膜协同设计平台系统，BGY快速一键成模。

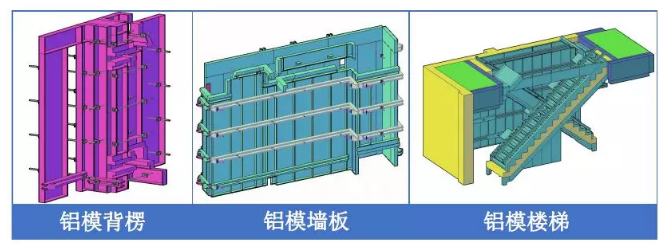

    铝膜模型

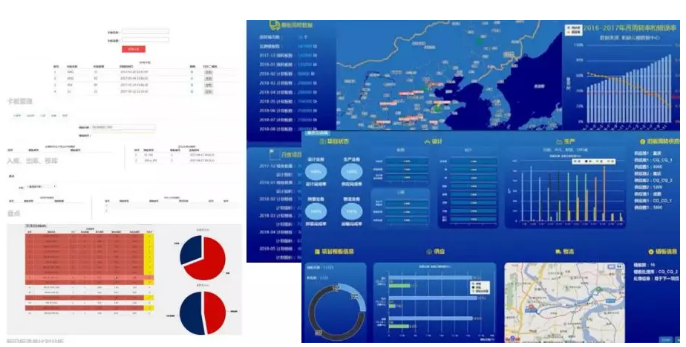

    铝膜ERP系统生产管控：全方位的服务，生产+仓储+拼装+VR软件组合套装。

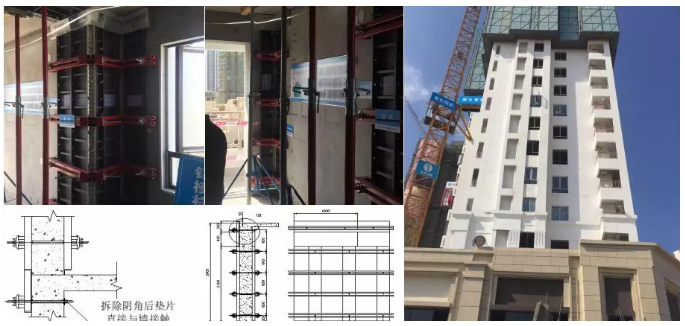

    铝膜现场施工安装

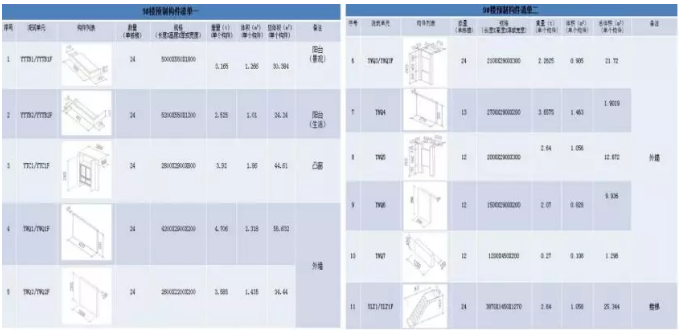

    装配式构件清单

    四、BIM+全流程穿插应用

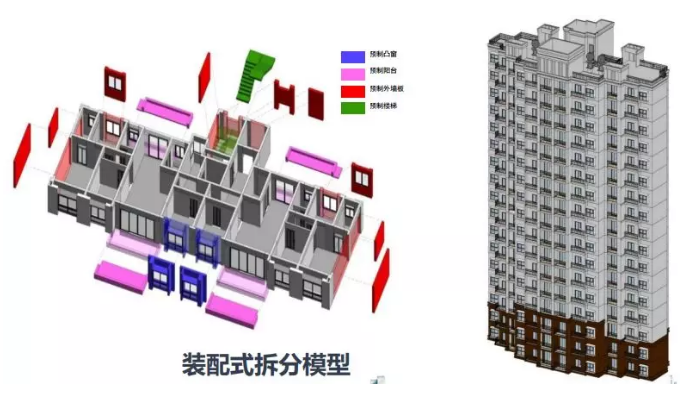

    装配式构件拆分

    装配式构件

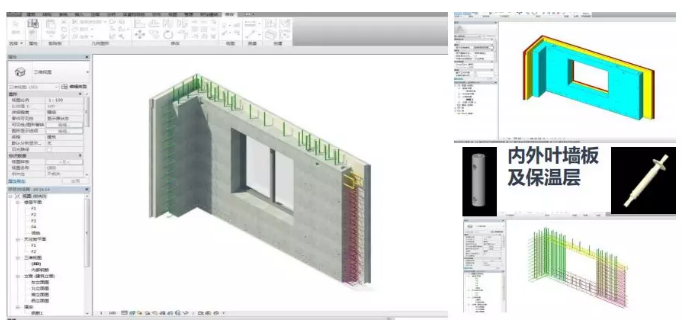

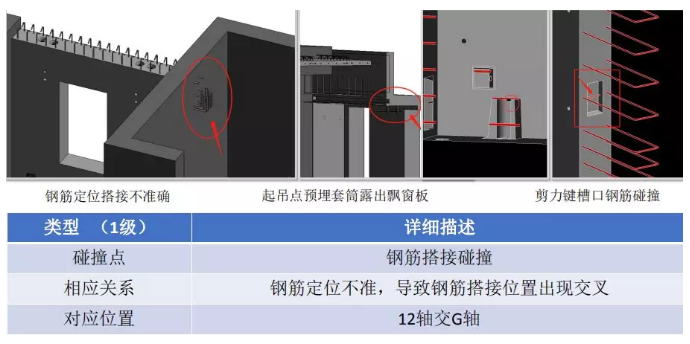

    PC构件-管线预埋验证

    PC构件-节点深化

    全穿插流程

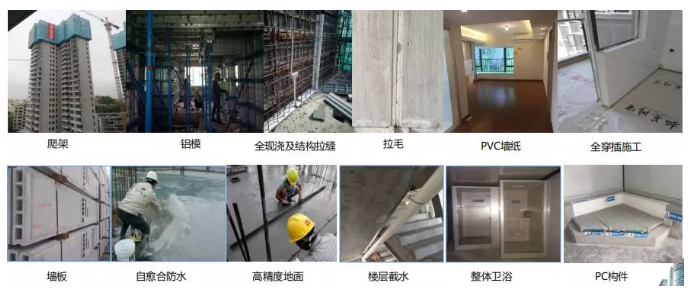

    爬架、铝膜、全现浇及结构拉缝、拉毛、预制墙板、高精度地面、自愈合防水、PVC墙纸、整体卫浴、PC构件、全穿插施工等，并且配有动画演示。

    应用BIM技术带来的优势

    累计节约工期约200天；节约成本约500万元。包括原材节约、拆改节约、深化设计、错漏碰缺。

    实现全BIM深化设计、开放式BIM技术应用、施工全穿插及装配式实施等一系列BIM技术的应用。有助于现场的精细化管理，有效地提高了项目的计划工期管控能力、设计图纸管理能力。发掘BIM在项目管理中的应用价值和潜力，正真实现建设工程项目全生命周期的BIM应用。
