管线设计

考虑到机电工程具有较多的专业，故而存在较多的设备与管线，在施工上具有很大的难度。基于此种状况下，充分综合BIM技术，可对机电工程进行深化设计，从工程实际情况出发，科学、合理布置管线。在项目开工阶段，工作人员在开展图纸深化设计作业时，可同步构建建筑信息三维模型，综合考虑各专业与项目进度要求与专业图纸，开展碰撞检查，并生成碰撞审核报告。以审核报告为依据，可对设计进行再优化，从而形成一套完善的、系统的管线综合设计方案。基于此，能综合排布机电管线、施工工序，预防工序冲突，避免出现返工等问题。此外，应用BIM技术可开展漫游检查作业，对管道布置进行漫游，可观察机电管线整体效果，明确设备、机电管线与空间关系。

碰撞检查

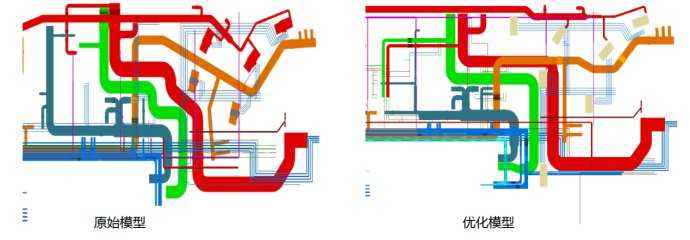

碰撞检查主要是指于施工前预先发现机电工程中不同专业、不同部分间出现的干扰与冲突。考虑到碰撞易影响施工质量，故在机电工程中必须要强化碰撞检查，其中多表现为硬碰撞。具体而言，在机电工程中，碰撞主要表现在四个方面：一是各个管道间发生的碰撞，二是桥架与管道间的碰撞，三是设备与管道的碰撞，四是结构与管道间的碰撞。采用BIM技术，强化各专业管线碰撞检查，以碰撞检查状况为依据，对管线空间布局进行合理调整，可提高综合排布效果。在BIM技术碰撞检查功能中，可观察到标准层走廊处风管与消防管道、风管等易出现冲突，经对风管局部安装高度进行调整，可预防冲突，避免后期出现返工现象。

设计、出图、交底及施工

与常规立面图、平面图、剖面图比较，BIM技术出图功能强大，通过碰撞检查后可优化净高并漫游工序，明确机电各专业科学标高与位置，自三维模型将平面图与剖面图导出，具有准确性，并附有清晰的标注，可指导施工。此外，借助BIM技术，可利用视频或三维图纸进行交底，指导现场施工。具体而言，借助其可视化功能，将模型与实际工程进行对比，可观察实际项目与理论间的差距，促使业主明确与建筑相关联的功能性，进而评估施工过程，及时修正可能出现的情况。通常地下室机电安装工程较为复杂，存在较多的不规则轴线，同时伴有锅炉房、配电室、制冷机房，而设计层高偏低，风管尺寸较大，结构梁较高。借助BIM技术的可视化功能，可有效解决这类问题。另外，在交底时可组织现场工人，对施工地行三维技术交底，从不同角度、方位进行观察，可预防设计偏差，促使现场工人掌握管线走向，能避免出现排布错误。
