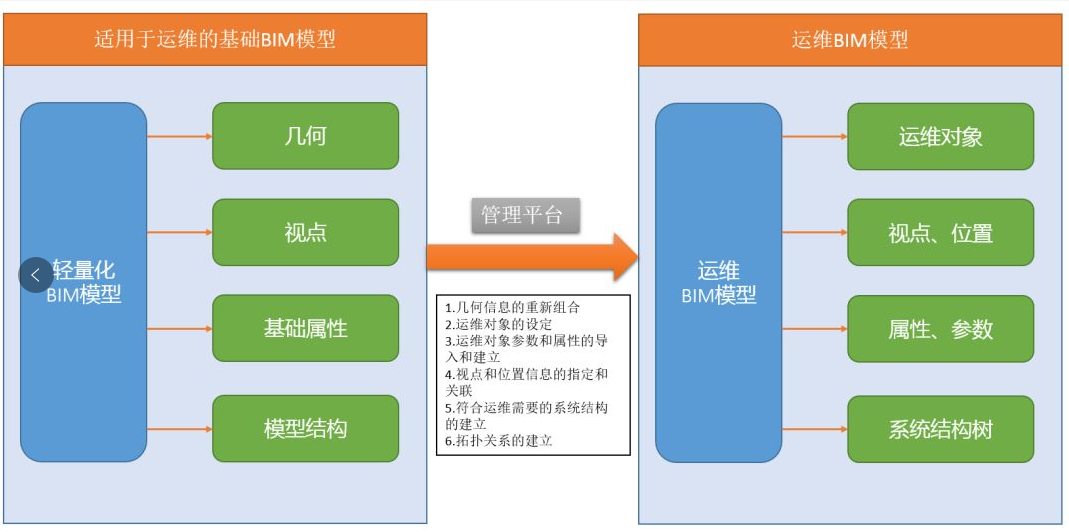

基础BIM运维模型的建立，如果对应到Navisworks的化，就是一个自动转换的过程，将Revit模型通过插件，或者由Navisworks直接打开，从而转化为一个轻量化的Navisworks模型，我们称这个过程为自动转换，但这个过程是不可控的转换过程，因为转换的过程对用户而言是一个黑盒过程，是外部无法干预和调整的，使用自动转换的平台，好处是开发工作量少，稳定且经过验证，但缺点是可控性小，需要前期对模型处理的比较精细，比如共享参数、视图的处理要完善合理，因为一旦转换之后，再想增加图元、参数，那就需要重新导出，过程繁琐，无法实现局部或者增量转换；此外，尤其是有大量链接模型的Revit项目，因为对象ID可能发生重复，如果我们在运维平台中已经经过二次处理，那么这种反复导出，可能导致数据错乱。如果采用可控转换，可以避免以上的问题，但可控转换的开发量比较大且复杂，但从未来的方向看，随着运维平台的成熟，可控转换时一个必然的途径。转换后的基础模型元素如下图所示：

几何数据：从Revit中的数据转换之后，我们更加关注的是体现在轻量化模型中的大量的几何数据体，虽然乍一看起来似乎不合理，按照BIM的理念，我们应该关注的“BIM构件对象”，但正如“关键要素”这一节中描述，运维的对象和BIM中的对象是不能一一对应的，需要进一步经过加工和组织，所以几何数据体反而为我们的后续组织加工提供了便利。

视点：Revit模型中的视图会被转化为视点，这个目前基本可以实现一一转换，但这儿会有一个很大的缺憾，就是二维视图是无法直接转换的，如果要实现二维的查看，且和三维关联，那么这儿需要一些再处理，比如通过DWF来桥接处理。

基础属性：目前从Revit到Navisworks，对象属性基本可以完整转换，但由于Navisworks的选择树种的模型组织可能会有一些不合理的地方，所以，对于属性的组织和调整，需要结合转换和手工编辑来进行。

模型结构：众所周知，如果采用自动转换，Revit到Navisworks后，Navisworks选择树的结构还是有些“惨不忍睹”，尤其如喷淋、风口、楼梯这些对象，分类往往是不正确的，所以此处需要利用Navisworks的搜索功能，结合选择集来重新组织模型结构，这也是上述提及要规划好模型的共享参数的原因所在，否则，模型结构树的建立和优化是一件极度让人崩溃的事情。

完成了基础模型的构建之后，就可以进行运维BIM模型的建立了，这个过程就是运维平台所应该具备的功能，是需要进行定制和开发的内容。
