本文将详细说明如何按比例将百度地图导入CAD，以便在工程设计、城市规划和地理信息系统应用中有效结合地理信息和设计图纸。

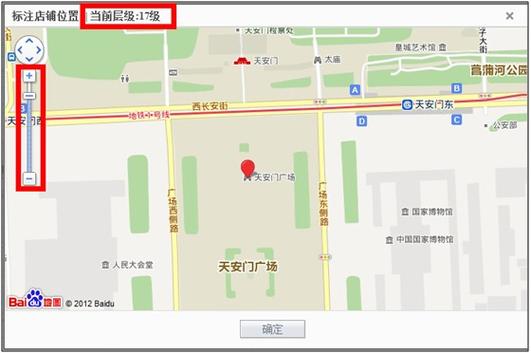

在现代设计和规划领域，借助**地图**数据进行设计草图的制订已经成为一种常见需求。尤其是在涉及到空间分析和城市规划时，将地图与**CAD软件**结合使用能够大大提升设计效果和准确性。百度地图提供了丰富的地理数据资源，而AutoCAD则是广泛使用的计算机辅助设计软件之一。将百度地图的数据精确导入到CAD中，以供参照和进一步设计，是很多专业人士需要掌握的一项技能。首先，我们需要获取百度地图的**图像数据**。打开百度地图，选择需要的区域并调整到合适的缩放比例，以确保获得足够细节的图像。然后通过截图或其它方式将地图保存为图片文件格式（如JPG或PNG）。接下来，转至**坐标系转换**。由于百度地图使用的是BD-09坐标系，而大多数GIS软件和CAD使用的是通用的WGS-84坐标系，直接导入可能会导致位置偏差。因此，需要使用工具（如QGIS软件）将这些坐标系进行转换。打开QGIS软件，加载下载的地图图层，设置其空间参考为BD-09，随后选择导出功能来转换为WGS-84坐标系格式。然后，进入**比例校准**步骤。在AutoCAD中，新建一个空白绘图文件，通过“插入”选项导入前面准备好的地图图像。在插入过程中，需要手动指定图片的插入点、**缩放比例**和旋转角度。如果希望更高精度的坐标校准，可以采用AutoCAD的地理位置功能（Geolocation），通过添加具体的经纬度信息来设定相对精度。为了进一步保证准确性，建议使用已知实地**测量点**进行校准。在地图中找到几个具有识别性的固定地点，如建筑物的拐角或者路口，并在CAD中标注出这些点的位置。通过测量这些点之间的实际距离，在CAD中校准绘制的比例尺，以确保地图的尺寸和实际情况相符。完成以上步骤后，您可以选择保留原始地图图像作为背景，或者根据需要自行绘制相关的项目设计方案。在绘制新方案时，一定要注意保持与原有地图元素之间的尺度关系。总结来说，将百度地图按比例导入CAD中，是一个涉及多个步骤的信息处理过程。该流程的重要环节包括地图截取、坐标系转换及比例校准，通过正确的方法，能将两者顺利结合，为城市规划、环境设计和交通管理等领域提供强有力的技术支持。适当地运用这一技术，也意味着设计人员能够更直观、动态地把握整体环境布局，从而提高工作的效率和精确度。
