本文将围绕“图纸CAD转化中鲁班土建的基本要求”展开说明，详细介绍在图纸转化过程中需要注意的要点、操作步骤，以及对成果质量的核心要求。

在土木工程行业中，**鲁班土建**作为专业的软件工具，广泛应用于工程设计及施工模拟。其应用过程中，“图纸CAD转化”的准确性和规范性是至关重要的环节。这不仅关系到后续的模型搭建与数据分析，也直接影响项目的效率和经济效益。在进行CAD图纸转化时，需要了解并掌握一定的**规范要求**与**技术标准**，以确保最终的模型符合实际工程需求。

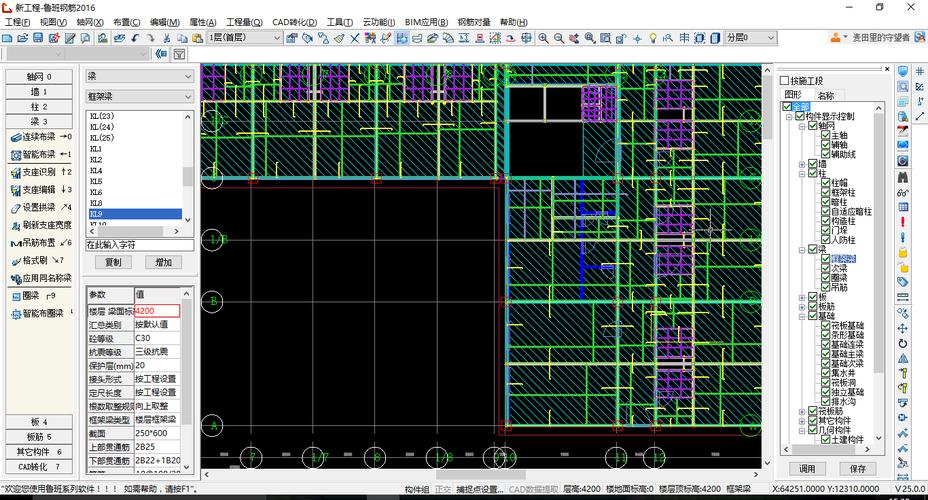

1. 图层命名及管理要求

图纸转化的基础在于CAD文件的图层管理是否规范。**鲁班土建**要求所有的CAD图纸必须实行清晰的图层划分，并按照行业约定的命名规则命名。例如，建筑墙体应放置在特定的“WALL”图层中，柱子放置在“COLUMN”图层中，不同建筑要素不能混淆。同时，对于无用的图层和多余的标注，应进行删除或隐藏，以便提高读取效率和后续处理的精确性。

2. 元素的闭合与边界检查

在CAD图纸中，建筑元素的几何图形需要保持闭合状态，尤其是对于墙体、楼板等二维形状，这是成功转化为三维模型的前提。如果未闭合的边界存在，将会导致**解析错误**，进而引发后续的建模出错。因此，在转化前应对每个元素做细致的边界检查，利用软件工具确认多段线是否完全连接。

3. 精确的尺寸标注与比例校对

尺寸标注是影响转化结果的重要环节，图中的任意偏差都会产生误差累积。需要确保CAD图纸的比例正确（通常为1:1），并核实各关键尺寸是否与真实设计相一致。此外，在图纸插入模型空间之前，需要完成一次全面的比例校对，避免因缩放错误而影响鲁班土建软件中后续的定位与拆分操作。

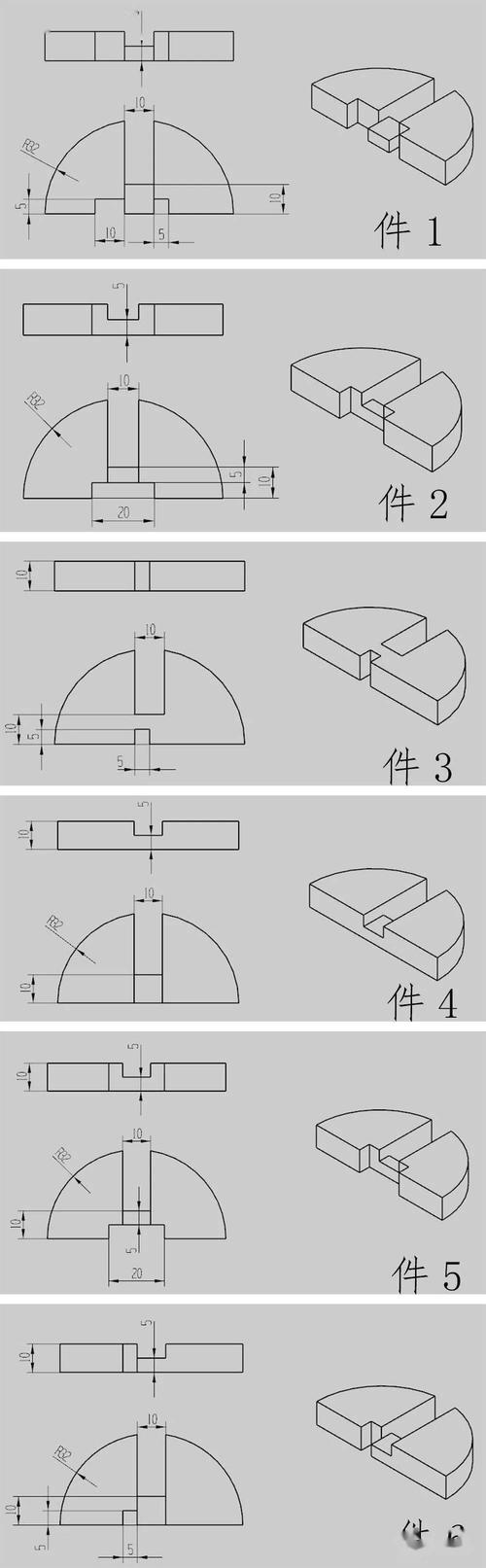

4. 特殊构件的单独处理

在很多工程中，可能涉及到一些**特殊构件**，如异形结构、复杂管网等。这些元素通常需要额外的关注，甚至单独建立图层或进行人工调整。在使用鲁班土建进行转换时，应优先将这些区域明确标记，并确保CAD图纸中的表达完全符合分解需求。

5. 标注清理及简化

CAD图纸中的过多标注信息往往成为建模效率的障碍。鲁班土建建议在转化前，删除不必要的剖面线、文字注释、附加符号等，仅保留用于建模的核心信息。这一过程不仅减少了系统负担，还提升了最终的处理速度。

6. 数据结果的质量检查

完成图纸转化后，必须进行严格的成果校验。重点包括：核对结构尺寸是否一致、不同楼层间的构件是否对齐、复杂节点是否正确还原等。此外，还需借助**检查工具**检测模型中是否存在缺失或冲突问题，确保整体准确无误。

7. 保持文件兼容性

为了保证CAD图纸可以顺利传输至鲁班土建，输出文件的格式兼容性同样不可忽视。推荐采用2004版本以上的DWG文件格式，同时避免路径问题导致外部文件丢失，例如XREF引用的图片等。总结而言，在图纸CAD转化过程中，要严格按照上述要求进行操作。只有保证每一步都达到标准，才能使得鲁班土建发挥最大效能，为工程项目带来显著的时间成本节省和质量优化。这不仅是一个技术问题，更是一种基于专业规范的执行态度。
