本文概述：在AutoCAD中，用户经常需要调节PL线（多段线）的粗细，以满足设计和可视化的需求。正确地设置PL线的宽度可以增强图纸的专业性和准确性，因此掌握这一技能对于CAD用户来说非常重要。

在使用AutoCAD进行绘图时，多段线（PL线）是一种常用的绘图元素。它由一系列直线或弧段组成，能够实现复杂的形状表达。在某些情况下，为了突出特定的设计特征或适应打印需求，我们可能需要调整PL线的**粗细**。调整PL线的粗细不仅影响屏幕显示效果，也会影响打印结果。

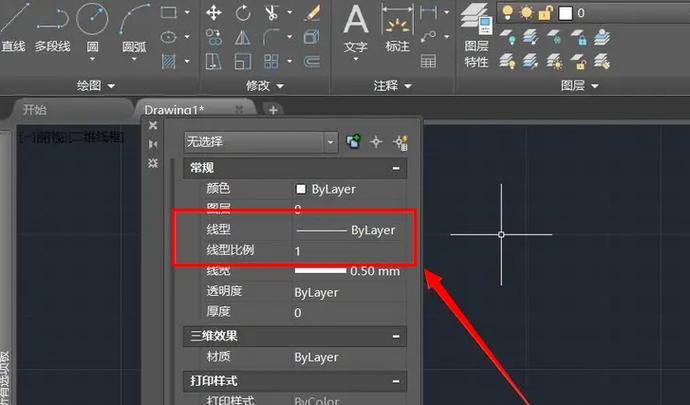

打开属性管理器

操作前确保你的PL线已经绘制好。然后，选择需要修改的PL线对象。接下来，在AutoCAD的界面中找到并点击“特性”（Properties）工具栏。这将打开一个新的窗口，称为属性管理器。在这里，你可以看到有关所选对象的所有信息和设置选项，包括位置、颜色、图层以及线宽。

调整全局宽度属性

在属性管理器中，找到一个标签为“全局宽度”的选项。在默认情况下，这个值通常是设置为零，这意味着PL线是没有明显宽度的。要改变PL线的粗细，只需通过输入框调整全局宽度的数值。增大这个数值，比如从0改为2或5，将使PL线变得更粗；而缩小则会使其变细。在完成调整后，按下回车键（Enter）以应用更改。

使用线宽命令

除了通过属性管理器直接调整，还有一种方法是使用AutoCAD的“PEDIT”命令。在命令行中输入PEDIT，然后选择你想要编辑的多段线。接着会提示是否转换为多段线，如果是单独线条，请选择“是”。之后，你会看到多个编辑选项，其中一个就是“线宽”（Width）。选择这个选项，然后输入你期望的线宽值即可。

设置打印样式中的线宽

有时候，屏幕上的变化无法精确反映到打印效果中，我们还需要检查打印样式。打开“页面设置管理器”，选择相应的布局，点击“修改”按钮。在打印样式表中，查找并选择“线型”的列，这里你可以根据不同颜色或图层定义打印时输出的线宽。这一点尤其重要，因为即便图纸看起来很整洁，错误的打印设置也可能导致最终结果不符合预期。

注意保持一致性

尽管调整PL线的粗细可以帮助实现设计视觉差异化，但过多不同宽度的线条也会导致图纸显得杂乱无章。因此，在调整多个PL线时，应遵循既定的风格指南或者公司标准，以保证 图纸 的整体一致性。此外，确保所有相关人员都清楚这些设置，以避免合作项目中的误解。

保存与测试

完成所有的线宽调整后，保存你的设计文件，并打印一份测试页。观察打印效果是否与预期一致。此时，可以进一步微调打印设置或PL线的宽度参数。如果发现任何问题，及时做出相应调整，以避免耽误项目进度。通过上述步骤，你应该能够灵活有效地在AutoCAD中调整PL线的粗细，提升设计质量。牢记，在学习与实践过程中，每一步操作都有助于提高你的绘图效率和专业性。善于利用软件提供的这些功能，不仅能让工作更加轻松，也会为创造出色的工程图纸奠定基础。
