本项目共两个单体，包含大剧院以及音乐厅，本次主要以音乐厅为例，来给大家分享一下BIM技术在公建项目管线综合中的几点应用。

项目概况

音乐厅为地下一层，地上四层，外加屋顶层，建筑高度23.3m，主要功能房间为1000座音乐厅，多功能会堂，会议室，办公室及设备机房，地上部分建筑面积32045.6㎡。

BIM应用分析

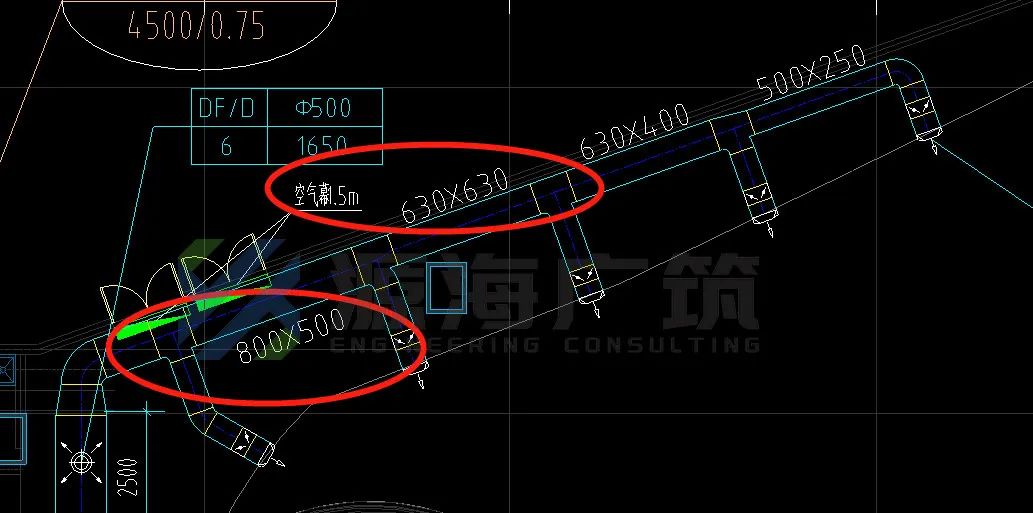

1. 判断风管尺寸变化是否合理

对公建项目来说最常见的就是风管的问题，除了可以等截面修改风管尺寸之外，我们还需要判断风管尺寸变化是否合理：比如此处，图纸上风管尺寸为800x500变径为630x630，宽变小，高变大，主管段一般管径会由大变小，但是此处截面实际未发生变化，可以不用变径

解决方案：设计回复630x630风管调整为630x500

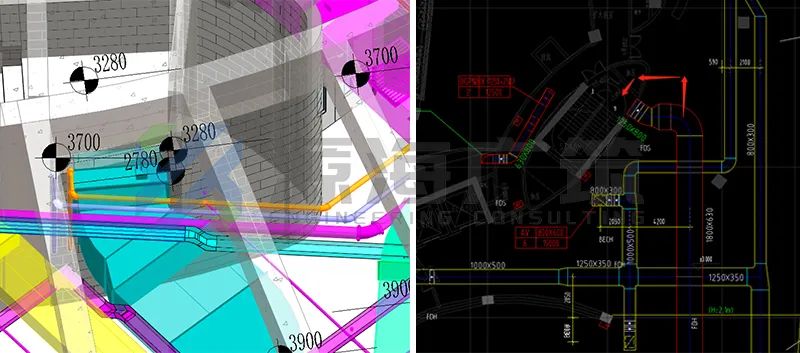

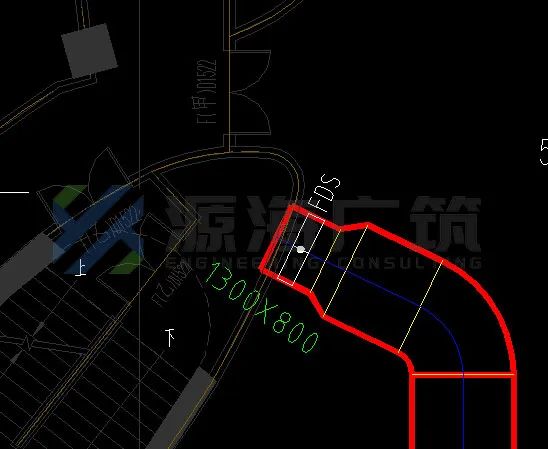

2. 风管更改路由

此处，1250x800的风管进楼梯间时，与双层梁碰撞，上层梁的梁底标高3700，下层梁的梁顶标高3280，下层梁的梁底标高2780，此处风管较大，且位于走廊，翻弯到梁下管道底净高不到2000mm，严重影响走廊净高，综合考虑后建议调整风管路径

解决方案：设计回复楼梯间相关位置取消地下室楼梯间与风井之间的隔墙，并将风管移至休息平台外与地下室楼梯间连接，如图

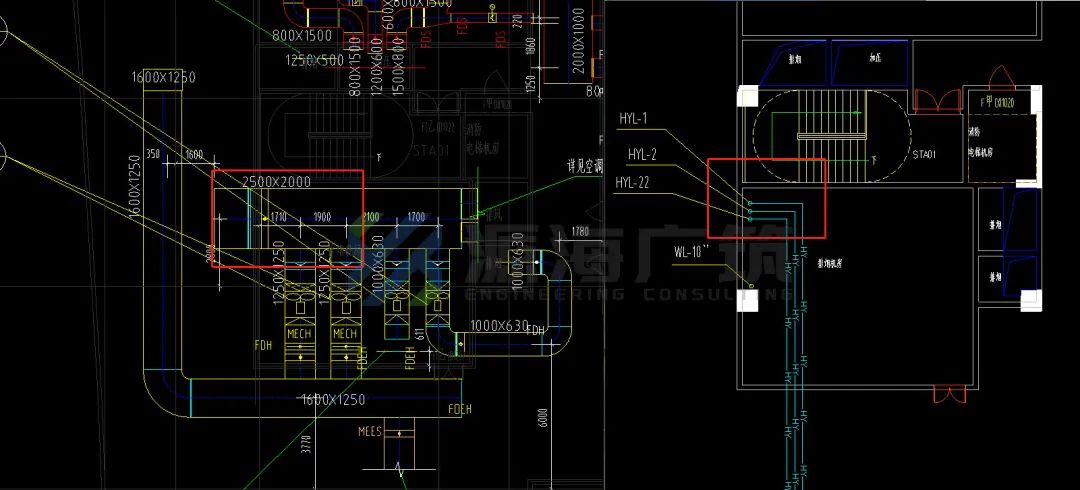

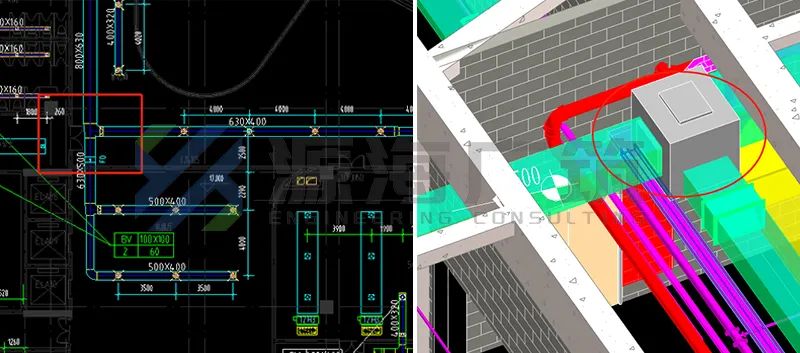

3.静压箱

此处新风管南侧为卷帘门，北侧东侧为走廊，因为净高抬高风管高度不一致，若按一般做法支管穿卷帘门需要抬高支管，右侧梁高限制需要降低支管，两次上下翻弯影响美观

解决方案：采用静压箱来代替三通，风管平出即可

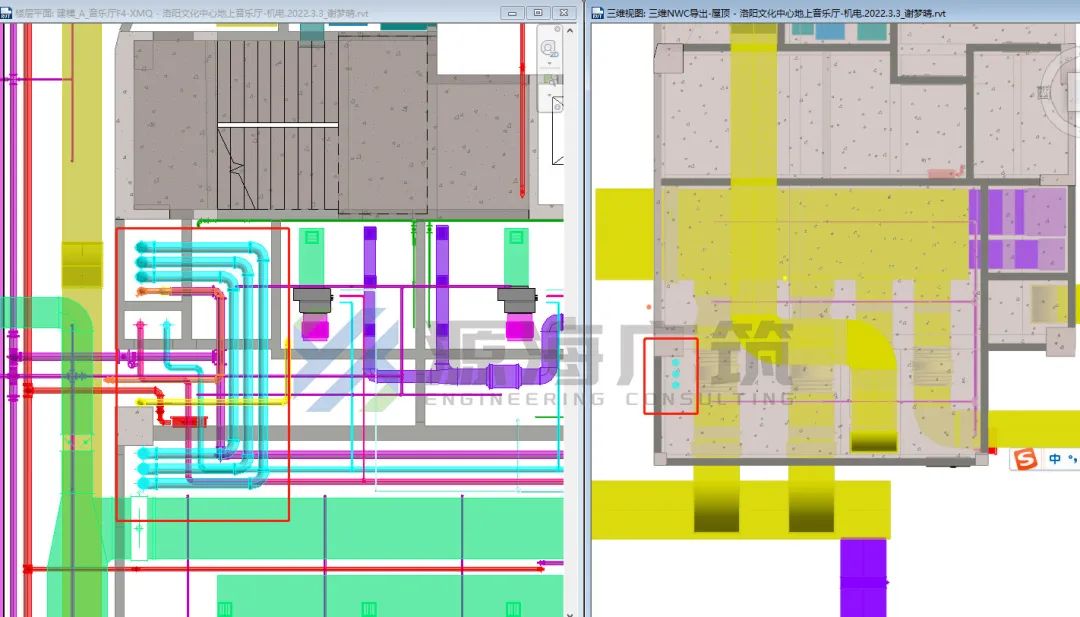

4. 屋顶雨水管道出屋面位置

按原设计图纸虹吸雨水管与排烟机房风管冲突，风机为落地风机，下方无空间走雨水管道

解决方案：虹吸雨水由下层路由转换，更改立管出屋面位置，避开排烟风管

5.冷凝水改变位置，排入就近房间地漏

冷凝水管根据管综排布无法避免与排烟的交叉，若单独走排烟风管下方会压低部分净高

解决方案：建议如图分三个区域集中排冷凝水至卫生间地漏，既不影响净高，又可以节省材料

好了，以上就是BIM在公建项目中的几点应用分析，你学会了吗？
