基于数据中心特有的设计特征，应用BIM技术，对复杂的机电系统及机电管线提供强大的支持，形成可视、模拟为特征的设计管理模式，通过可视化表达和模拟，实现对设计工作的集成管理，突破2D技术的技术瓶颈，颠覆现有的设计工作模式，建立基于3D技术的更高效的设计成果表达模式，为项目提供更适用、更美观、更经济、更安全的设计成果。

设计方案比选

主要用于方案设计阶段。运用BIM软件，生成设计方案的多个模型，通过分析和比选得到最佳的设计方案。充分运用三维场景的可视化功能，实现数据中心项目设计方案决策的直观和高效。

各专业设计建模

各专业模型宜在方案设计模型或二维设计图的基础上，使其满足施工图设计阶段模型深度，并便于在三维模型的状态下各专业协同工作；为后续模型出图、深化设计、冲突检测及三维管线综合等提供模型工作依据。

管线优化排布

碰撞检测与三维管线综合及优化

应用BIM碰撞检测技术检查施工图设计阶段各专业模型，以避免空间冲突与碰撞，防止设计错误传递到施工阶段而造成机电安装工程的返工。

数据中心内部各种管线十分复杂，含有建筑、结构、给排水、暖通、电气、通信等专业。

管线综合设计的主要目的是基于各专业模型，应用BIM三维可视化技术检查施工图设计阶段碰撞，完成建筑项目设计图纸范围内各种管线布设与建筑、结构平面布置和竖向高程相协调的三维协同设计工作，尽可能减少碰撞，避免空间冲突，避免设计错误传递到施工阶段。

管线综合的总体原则为管道尽量避免在桥架上方布置，管道可以与桥架并排布置做综合支吊架，风管应考虑风口，有下风口的风管宜放在最下面或者并列排布，有侧风口的风管宜垂直排布，管线碰撞复杂区域应考虑支吊架安装，碰撞打弯尽量在梁间进行，避免与其他管道冲突，满足净高要求，管线排布需要预留安装维护空间。

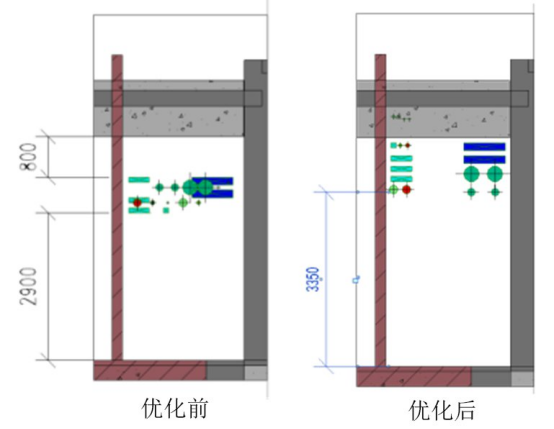

在工作前期，整合各专业BIM模型，与各方沟通后设定碰撞检测及管线综合的基本原则，在走道等管道密集区域，利用BIM技术重新优化管线排布，在做到满足各设备专业的运行要求下，合理提高净高，减少管线碰撞。

BIM正向设计

BIM正向设计是指直接采用三维协同设计，通过模型直接得到所需的图纸、报表、视图、数据等。目前，限于BIM技术发展的现状和设计人员掌握BIM技术的程度，还很难做到完全意义上的BIM正向设计，大部分企业采用的BIM设计应用是翻模。

应用BIM进行正向设计的目标是能够直接在三维环境下进行设计，即模块化参数化设计、方案优化、自动出图、图纸与模型相互关联，甚至可以与计算模型结合，同步优化。

在数据中心设计中，大力推广BIM正向设计，可以减少数据中心设计盲区，让BIM模型服务于后期施工及最终运维，这也是BIM正向设计的终极目标。

来源：《数据中心BIM技术白皮书》
