BIM结构设计怎么做？南昌BIM案例简述
本项目位于南昌新建区长堎镇红湾公路南侧，规划一路东侧，礼贤北路北侧。项目用地面积为39,852平方米。拟建项目将包括两座202米的超高层塔楼以及2层高商业裙楼，共提供约144,900平方米地上建筑面积，主要包括办公空间、酒店、商业。地下总建筑面积约6,168平米，典型地下室两层。地下室为办公空间、酒店和设备空间。本文针对3A5商业小楼进行了结构施工图BIM正向设计。
首先，基于Revit建立了建筑模型（见图1），并基于建筑模型建立了Revit结构模型（见图2）。本文采用的是将各专业分开建模的方法，方便后续施工图生成。对于复杂建筑，该建模方法在多专业配合时仍需相互参照，较为不便。

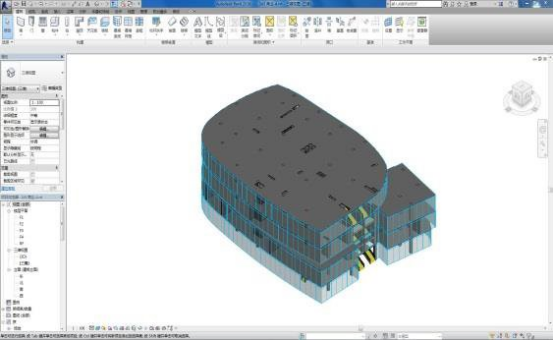

图1 Revit建筑模型

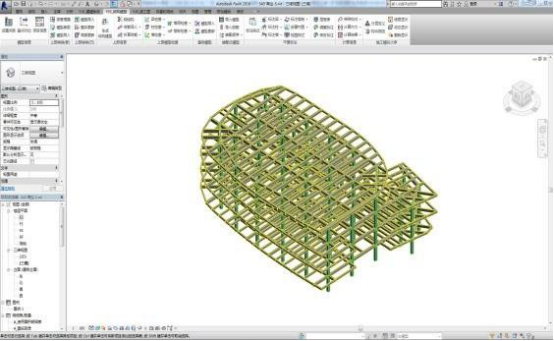

图2 Revit结构模型
由于本文在Revit中采用的是整体建模方式，因此可将结构模型导入结构计算软件进行结构计算分析，结构计算模型见图3。对于大型建筑，该建模方式对电脑的性能要求极高，较难满足。需注意，目前从Revit平台导入结构计算平台的结构模型是不具有标准层概念的，这对于结构计算模型的荷载加载和调整将增加较大工作量。基于施工图模块，针对计算结果进行调整修改并生成平法施工图，部分施工图见图4。

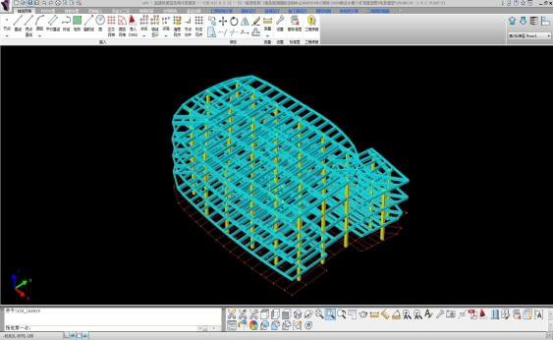

图3 结构计算模型

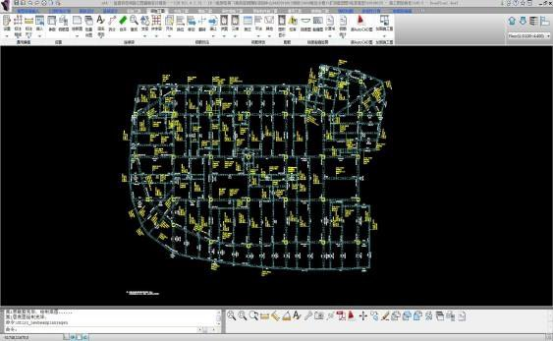

图4 结构计算软件生成二层梁配筋

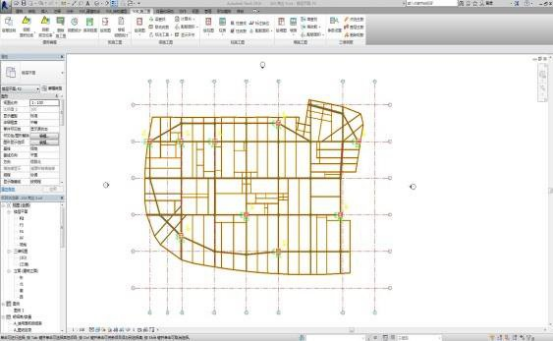

图5 Revit结构施工图软件生成二层板配筋

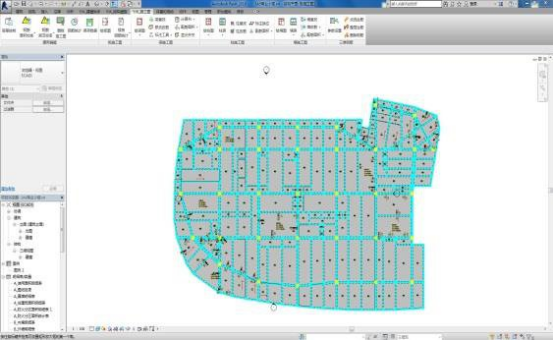

图6 Revit结构施工图软件生成二层柱配筋
将平法施工图文件导入Revit-YJK，形成了BIM施工图，部分施工图见图5、图6。
来源：《土木建筑工程信息技术》
作者：刘俊 胡笳 王磊
