创建自定义桁架以放置在结构模型中。桁架布局族由定义桁架图元（如弦杆和腹板）的线组成。 创建弦杆和腹板构件时，其中心线（本地 x 轴）要与在桁架布局族中定义的布局线对齐。 整个布局将被转换，以使两个端点参照平面之间的距离将由桁架实例基于其在项目中的形状来确定。单击“文件”选项卡新建族。 定位到“Imp

使用“面洞口”工具在梁、支撑和结构柱上剪切洞口。在结构图元中剪切洞口在功能区上，单击“面洞口”。在哪里？“结构”选项卡“洞口”面板（按面）“建筑”选项卡“洞口”面板（按面）选择要添加洞口的构件所在的相应平面。选择柱所在平面使用“绘制”面板上的绘制工具，在结构图元上绘制洞口。绘制洞口在使用矩形选项为结

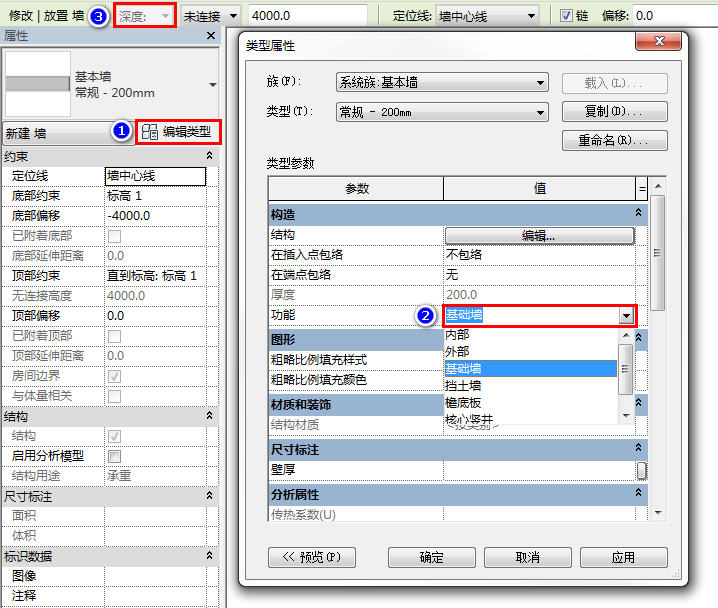

问：画墙只能用深度不能设为高度，怎样改？问题截图如下：答：墙体的【编辑类型】-【功能】设为【基础墙】时，只能用深度绘制。将墙体功能设置为其他类别，就可以设置高度和深度了。大家平常是不是没有发现这个小点呢？Revit就是这样，在你以为你已经很熟悉它的时候，常常给你一个意外让你重新认识它~~

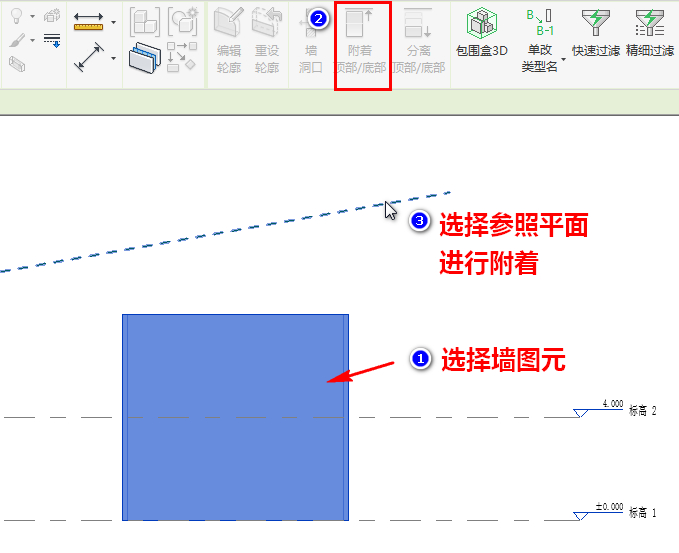

问：柱子和墙是不是不能附着到族的顶部？答：可以，在族的顶部（要附着的地方）绘制一个参照平面，就可以拾取参照平面进行附着了。1. 绘制墙体和参照平面，如下图所示，为南立面中墙体和参照平面的位置关系。2. 拾取参照平面作为附着的顶部。所以，同理，柱子也可以附着到参照平面。这样我们就可以在我们需要附着的表

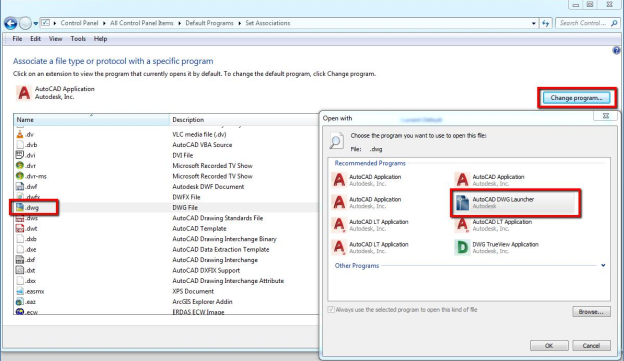

原因：DXF文件的默认打开程序设置错误。解决方法：将DXF文件的默认打开程序设定为AcLauncher。请将DWG换为DXF。将DWG文件与AutoCADDWG启动程序关联：1、在Windows资源管理器中，右键单击DWG文件，然后选择“打开方式”>“选择默认程序”。2、在窗口中，选择“Aut

继上篇文章讲解梁的绘制方式，接下来继续讲解梁的另外两种绘制方式。方法三：通过“设置”命令中重新拾取工作平面的方式，进行快速绘制斜梁。1、点击“设置”命令，选择“拾取一个平面”，拾取需要的工作平面，如图所示。2、拾取完成后，绘制梁，如图所示。方法四：还有一些特殊部位的梁，可以通过勾选绘制梁命令选项栏中

在做项目过程中，一些特殊的场景中，有时候梁并不是正放的，下面来讲解如何绘制斜梁的技巧。在建筑工程中，两头不等高的梁称为斜梁。“平法”是“建筑结构平面整体设计方法”的简称。用平面来表达结构尺寸、标高、构造、配筋等的绘图方法，是用在建筑里面的结构施工图。方法一：要将梁旋转至与楼面正交，如图所示。选择梁，

单击并拖动梁端点以调整其终点延伸或缩进。选择梁或支撑，然后造型操纵柄将以蓝色箭头的形式显示在框架图元的两侧。注： 框架图元必须将族参数“用于模型行为的材质”指定为：“钢”、“预制混凝土”或“木材”。否则，造型操纵柄将不可见。单击并拖曳造型操纵柄以手动调整梁的终点延伸几何图形。终点延伸超出框

有两种类型的梁端点连接：方接和斜接。 使用“梁/柱连接”工具通过删除或应用梁的可见缩进来调整这两种连接。在平面视图或三维视图中打开项目。单击“修改”选项卡“编辑几何图形”面板 （梁/柱连接）。编辑模式将激活，在梁（和柱，视具体情况而定）端点连接处显示缩进箭头控制柄。在选项栏上，根据钢材、木

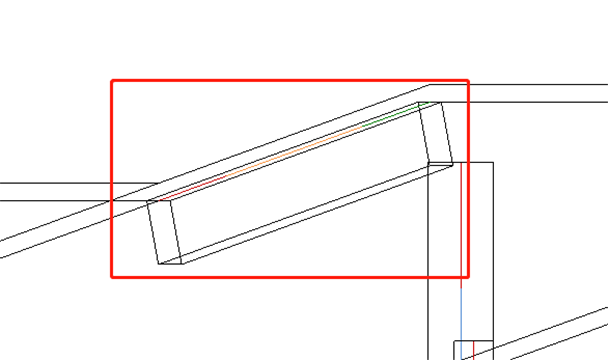

当结构框架图元在模型中连接时，2 个图元之间的几何图形会以最简单的方式进行调整，而不一定是您希望的方式。可以手动调整连接图元的几何图形，但效果有限。 在以下示例中，“檩条”连接到带有角度的轻型支撑的梁。 默认情况下，支撑连接到梁和檩条的原点。定位线的位置是由连接机构控制的。 通过使用取消连接，您可以
