CAD倒角标注教程：CAD中倒角标注的方法汇总

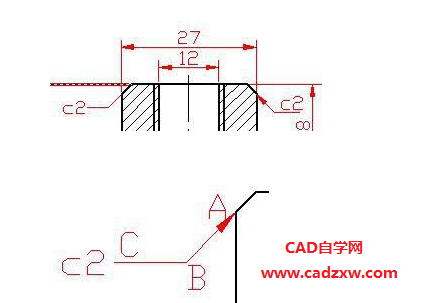

方法一：如下图左侧C2
1、在状态栏输入LE，回车。
2、按顺序指定A、B、C点。
3、状态栏提示输入文字宽度，默认则直接回车。
4、状态栏提示输入注释文字的第一行，输入文字，回车。
5、不用输第二行文字，直接回车。

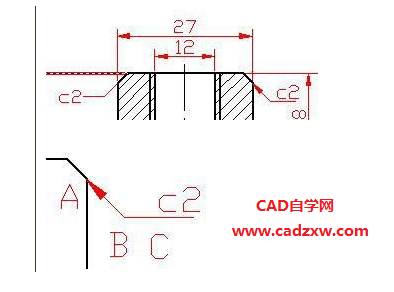

方法二：如下图右侧C2
1、在状态栏输入dim，回车。
2、在状态栏输入L，回车。
3、按顺序指定A、B、C三点。
4、状态栏提示输入文字，输入C2,回车。
方法三：CAD中倒角标注的方法汇总

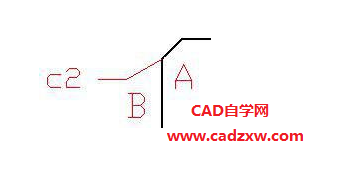

1、菜单：标注-多重引线。
2、指定A、B两点。
3、在弹出的多行文字框中输入C2。
方法四：CAD中倒角标注的方法汇总

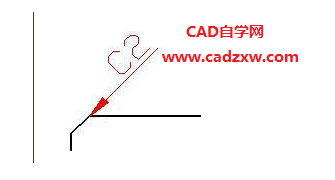

1、使用 对齐标注 来标注，指定两点后别急着确定数字位置。
2、在输入T，命令栏内输入C2。
3、确定标注位置。
4、命令栏输入分解X，选择标注，回车。
5、删除多余线段。
方法五：CAD中倒角标注的方法汇总

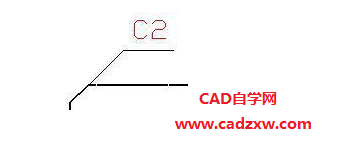

1、直接用直线L画出引线。
2、用多行文字输入文字。
以上介绍的是cad中倒角标注的几种方法，以供大家学习参考。
