CAD标注方法：CAD中用填充绘制的图形怎么标注？
在CAD中有些填充只是示意性的，比如用于表示剖面、材质等，但有些填充可以直接用于表示实物，比如地板砖，甚至有些设计人员会考虑按照实际地砖的尺寸来设置填充的比例，而且希望能将尺寸标注出来，但填充似乎无法捕捉，因此有人提出了这样的问题：填充图案能精确标注出来吗？
答案当然是肯定的，填充是可以标注的，可以精确标注的关键是捕捉。实际上，无论是AUTOCAD或是过长CAD如：浩辰CAD，都支持填充的捕捉，但由于填充的捕捉会影响性能和干扰其他对象的捕捉，默认状态下填充捕捉被关闭。

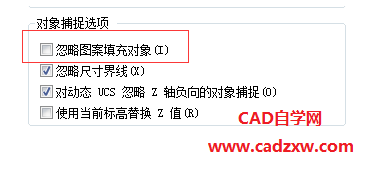

输入OP命令，打开”选项“对话框，进入“绘图”选项卡，我们可以看到对象捕捉选项中“忽略填充图案对象”选项是被勾选的，单击取消此选项，如下图所示。

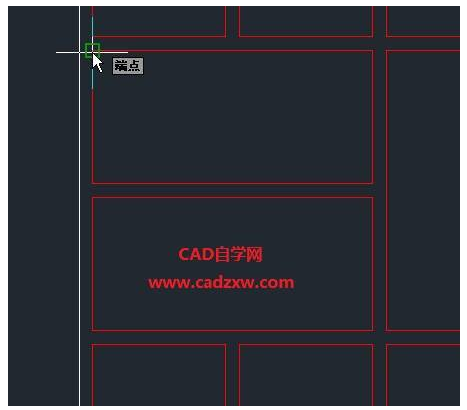

取消此选项后，我们就可以捕捉并对填充进行标注了，如下图所示。
捕捉填充线的端点并标注后的效果如下图所示。
捕捉和标注都没有问题了，但我们知道填充的尺寸是由填充单元定义和比例决定的，如果填充定义是非常规整的尺寸，填充尺寸可以很精确地控制，直接标注就可以解决问题。如果填充单元定义的尺寸不规整，就比较难于控制尺寸，这种情况也只能将比例调整到大致合适，然后通过ED去手动修改标注的尺寸值了。
文/摘自：小苗CAD新浪博客
