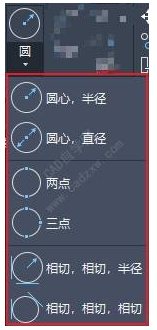

圆（C）是cad中基本绘图命令，下图中是软件工具栏里各种圆绘制方法，我们往往需要根据实际图形标注情况合理选择相应绘图方法，尽量减少脑力计算，这样才能提高绘图速度。

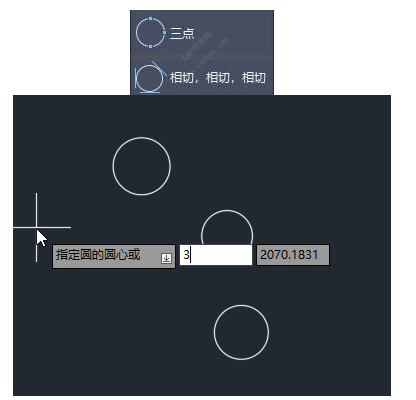

    相对于上述工具栏点击方法，我们更多的是利用命令行进行操作，这样更快捷方便。

    实战中要想顺利的画圆，首先我们要明确一个概念——几个条件才能确定一个圆？我们都知道两个点确定一条直线，那么圆呢？圆是三个条件才能确定一个圆。因此我们在实战中，要学会分析确定圆的条件，把三个条件都分析出来后，就可以对号入座找相应的圆画法，按照步骤要求逐一操作即可。下面我们逐一分析一下每一种圆画法：

    1.圆心+半径/直径——默认操作

    按照三个条件确定圆说法，有同学可能说圆心+半径这是两个条件呀？不是三个条件呀！那三个条件怎么来的呢？关键就在圆心，圆心是一个点，一个点由两个条件来确定，所以这种圆画法也属于三个条件确定，只是圆心有的时候是现有点，直接选择现有点，再配合半径，如果点不是现有的，就需要找两个条件先确定圆心，再配合半径或者直径。

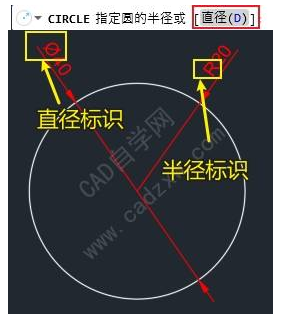

    我们一定要根据圆实际标注情况，确定选择半径或者直径方式，带有Φ表达直径标注，输入d确定，执行直径输入。带有R表达半径标注，默认操作即为半径，直接输入半径即可。尽量根据图形标注选择相应方式，避免脑力计算。

    2.两点（2p）——并列操作

    两点看似两个条件，实际上这两个点指的是圆上的四个特殊点，水平或竖直直径位置两个端点，也就是以两个点之间直线为直径画圆，圆心是直径两端点的中点，因此相当于三个条件画圆。

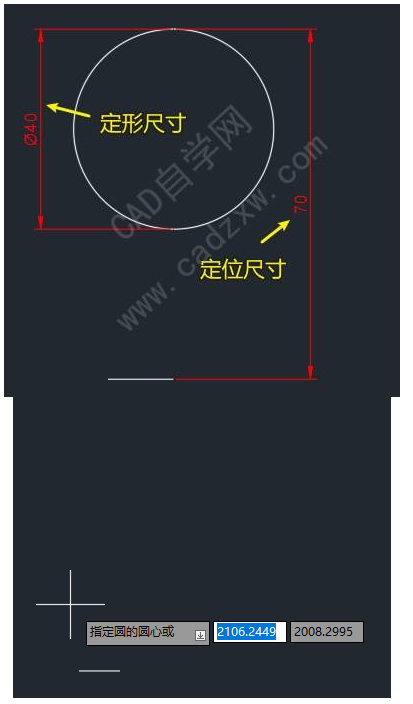

    看下面的圆，定位尺寸70标注了圆的直径端点位置，据此应该选择“两点”方式画圆，而不是70-40/2计算出圆心位置后再画圆，根据实际标注情况，合理画圆方法能够有效提高绘图速度。

    3.三点（3p）——并列操作

    这是典型的3个条件画圆，三点可以是三个任意点也可以是其他类型特征点，如果选择三个点时，使用tan切点代码捕捉切点，就可以变成了最后一种画圆方法——相切、相切、相切。

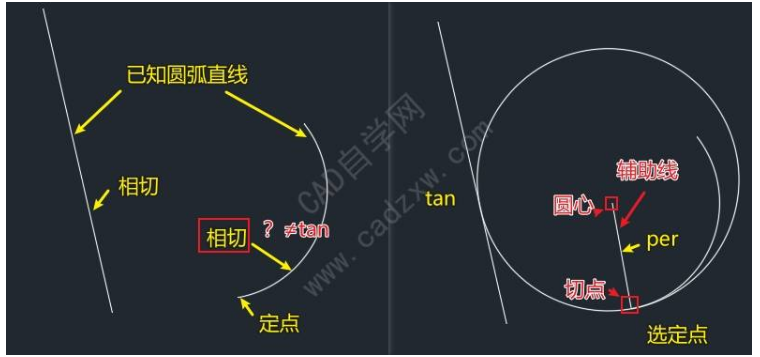

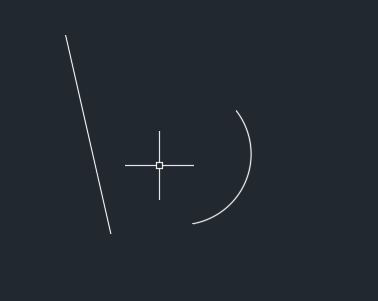

    再看一个例子，做一个圆与直线相切，过定点且切点，三个点条件是相切、定点、相切，由于切点和定点为同一个点，用tan选圆弧无法做出圆，我们用的是垂点来实现相切，过切点和圆心做一条辅助线，补点时使用per代码，选择指向圆心直线即可。

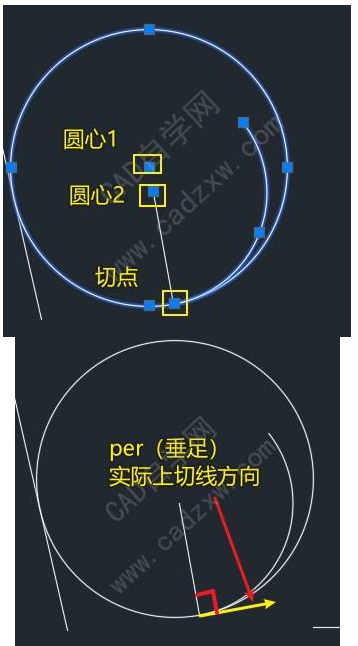

    有的同学可能很想知道这样做的原理，其实很简单，这是一个几何知识，两个圆弧相切的话，两个圆心和切点三点在同一直线上，切线与圆心切点连线垂直，用per做圆心切点直线垂足，找到切线方向实现tan效果。

    通过以上两个实例大家可以看出来，三点圆弧是没有半径标注的，因此在实际图形中发现这种没有标注半径的圆弧，大家要意识到可能是c中3p方式来完成的。

    4.切点、切点、半径（t）——并列操作

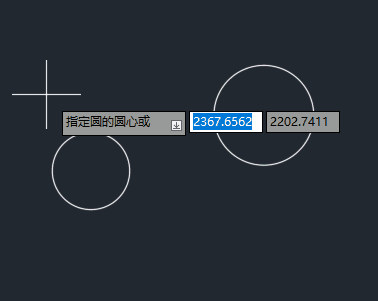

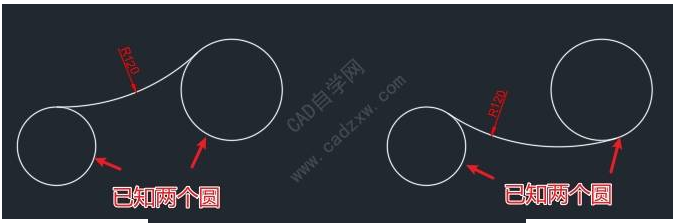

    这个也是典型的三个条件，切点指相切圆已经画出来了，可以使用tan捕捉现有圆切点，半径根据图示输入相应半径值即可。下面实例中R120圆弧，可以有多种位置，这个与选择切点位置有一定关系，cad会根据我们选择切点的大概位置来做相切圆，因此我们在利用这个方式画圆时，一定注意切点大概位置，如果选择切点位置不同，做出的圆弧位置也不一样。
