    随着BIM技术在园区类项目中的普及，植被种植成了BIM模型中不可或缺的内容。大家知道lumion提供了强大的场景解决方案，但是批量放置树木仍然存在很大短板。

    那么我们BIM工作者如何根据设计意图，快速呈现出设计效果呢？

    今天小编跟大家分享一个结合CAD、rhino与lumion，依据景观设计图纸批量种植出能够精确定位的植物的方法。

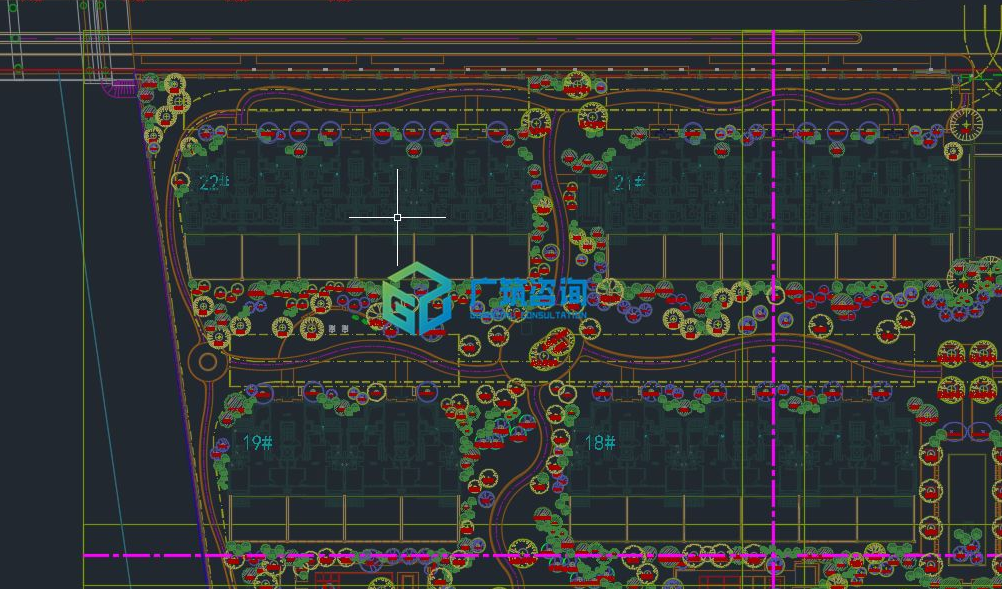

    1.我们拿到的景观图纸一般是这样的，首先我们要把图纸中不需要的图形清理掉，只保留植物（注意设计院给的景观图纸中，植物一般是图块，这个对我们很有用，不要分解掉）；

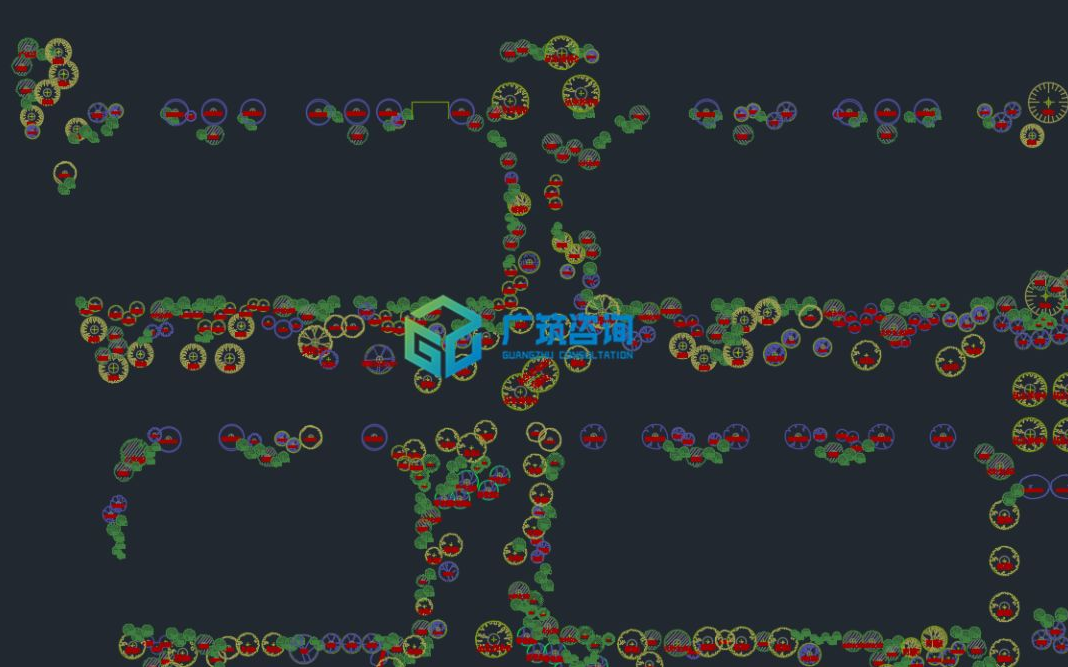

    图纸处理之后就像这样:

    2.我们的思路是利用图纸中的这些图块，在lumion中直接在相同图块的位置种植相同的树木，但lumion只能识别面或实体，不能识别线条和点，所以我们要借助CAD和rhino把原来图纸中的图块转换成一个个的面；

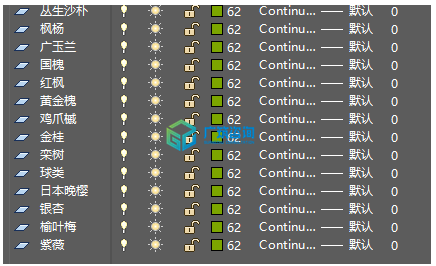

    3.先在CAD中新建图层，几种树就建几种图层；

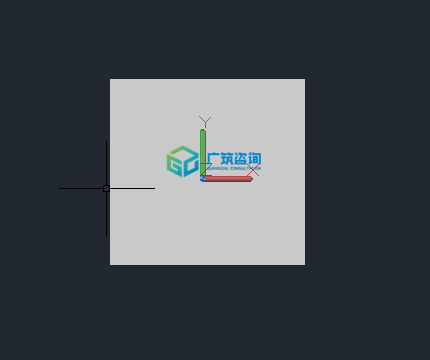

    4.在CAD中将每一个图块替换成一个简单平面。选中一个图块，打开图块编辑器，将原来的图形全删掉，然后创建一个平面（形状、大小任意），同时将每一种树放置在各自的图层中（可以用选择类似对象的方法快速选择同一种图块）；

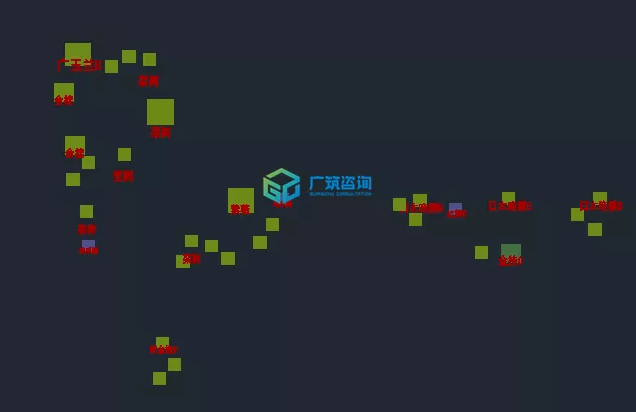

    5.处理之后是这样的：

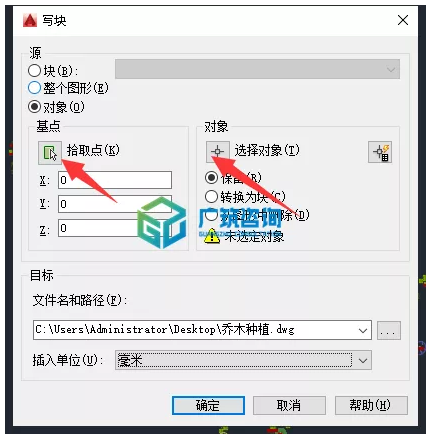

    6.选择所有图块，选取一个基点将其以写块的方式另存；

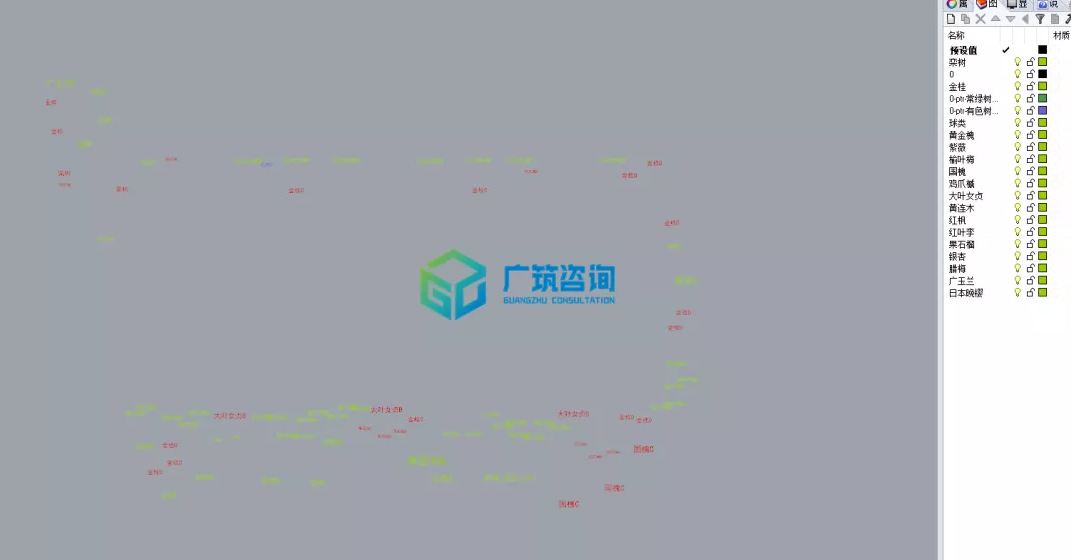

    7.打开rhino，新建一个空文件，将处理过的CAD图纸导入。这时我们发现导入到rhino中的图块很小，甚至无法看清，这是rhino与CAD的构面方式不一致所致，这里无需处理，不影响模型创建；

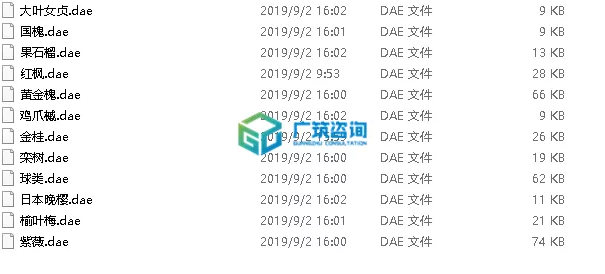

    8.CAD中的图层会一起导入到rhino中，我们只需分别选取不同图层的图块导出dae格式的文件即可；

    9.打开lumion，新建一个场景，创建出“地形”以及各种树木的图层。这里导入一个自己项目的地形（地形创建方法很多，这里不做介绍，本例直接导入），然后分别在不同的图层导入前边用rhino导出的各种树木的文件，并用对齐的方式，将每个文件与地形对齐到同一基点（CAD图纸处理完另存时，选取的基点要与地形一致）；

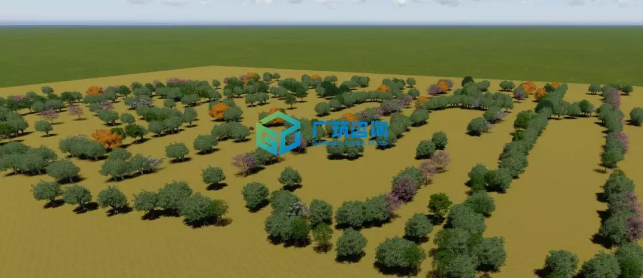

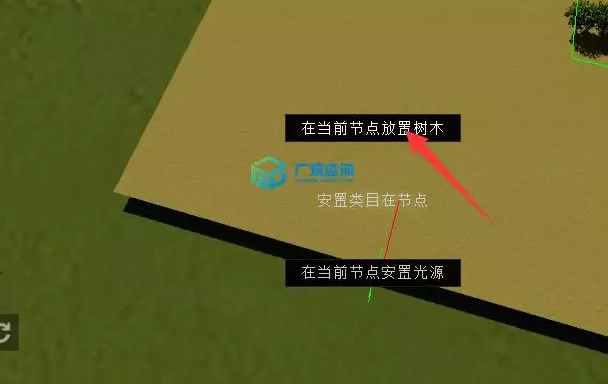

    10.只打开一个图层，并设置为当前图层，选择一种植物，在场景中放置一棵树，然后点击关联菜单，选择导入的文件，选择“在当前节点放置树木”。lumion就会自动在每个图块处放置树木，其他种类的树方法相同。局部效果如下：
