    本期以往年真题“筒灯”为例，为您讲解族的创建技巧。

    真题解析流程:

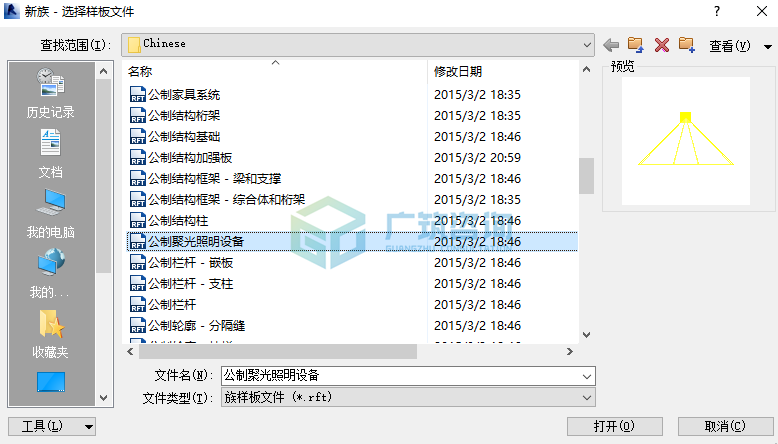

    1、首先确定需要用的族样板

    题目中要求创建的是筒灯，且有光束角和光场角的要求，故选择“公制聚光照明设备”

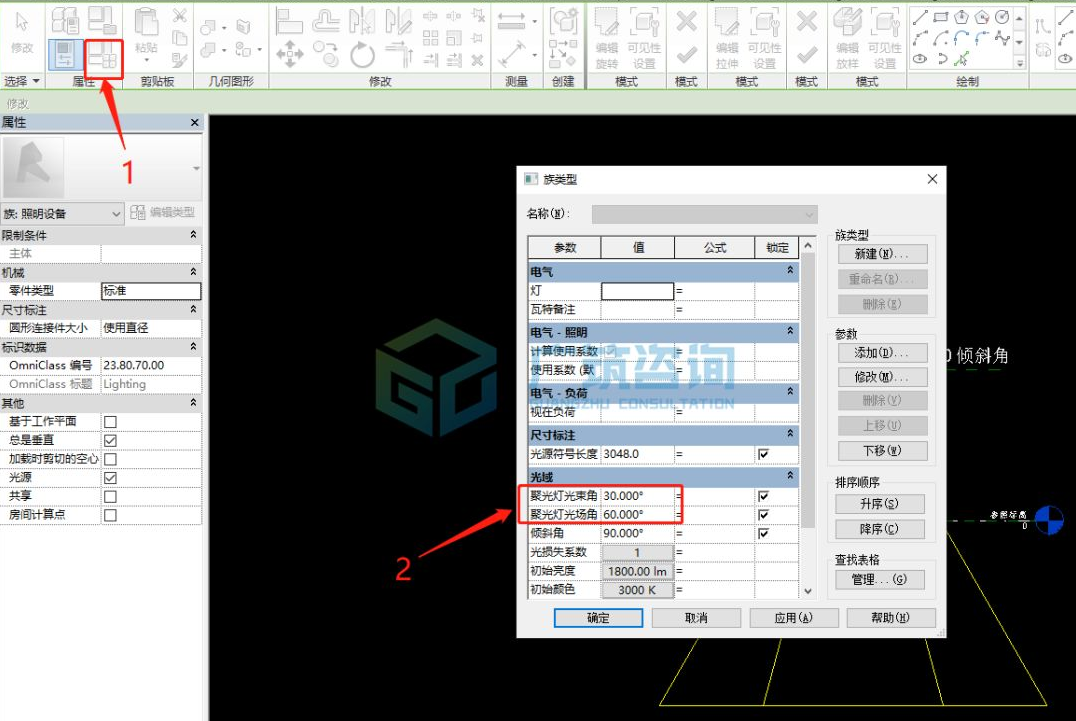

    2、根据题目要求设置光束的参数

    3、光源设置完成后就创建灯罩

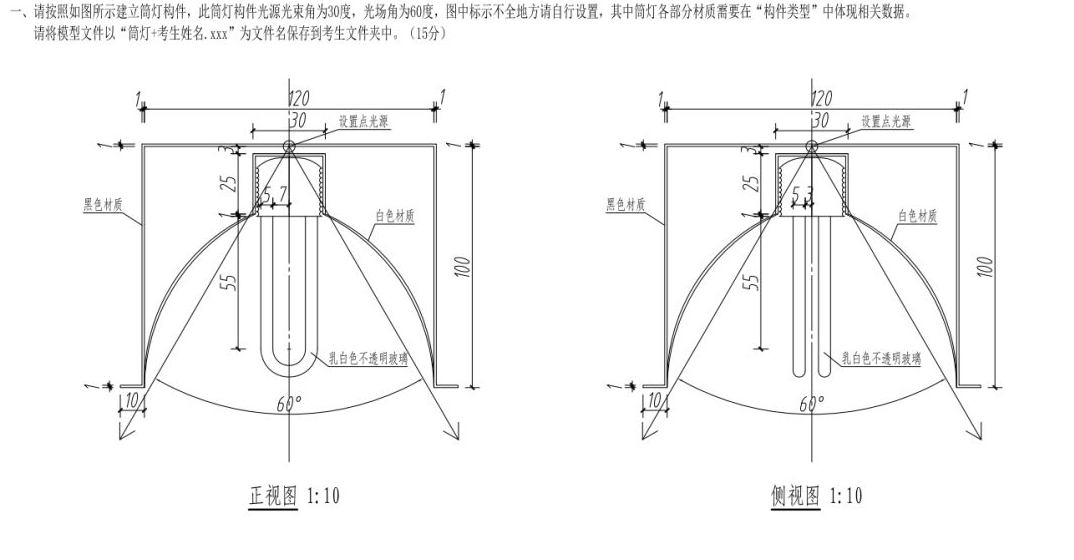

    通过仔细看图及题目名称可以想象出灯的外形——圆筒状。

    这时我们就要想到要用哪种方式创建更合适。

    Revit中族外形创建常用的有五种方式——拉伸、融合、旋转、放样和放样融合。

    拉伸主要用于创建同一截面沿直线运动形成的物体，如正方体，长方体，圆柱体等。

    融合主要用于创建由两个不同截面过度而成的物体，如管件天圆地方。

    旋转主要用于创建通过一个轴旋转可以得到的物体，如圆柱，圆锥等。

    放样，类似于拉伸的增强版。拉伸是截面沿着一条直线，而放样是沿着曲线运动，如圆环。

    放样融合，类似于融合的增强版。两个截面沿着曲线融合形成的物体。

    回归本题，仔细观察，这个族可以分为四个部分创建。

    分别为灯的黑色外罩、白色内罩、灯管以及灯座。

    首先创建黑色灯罩。

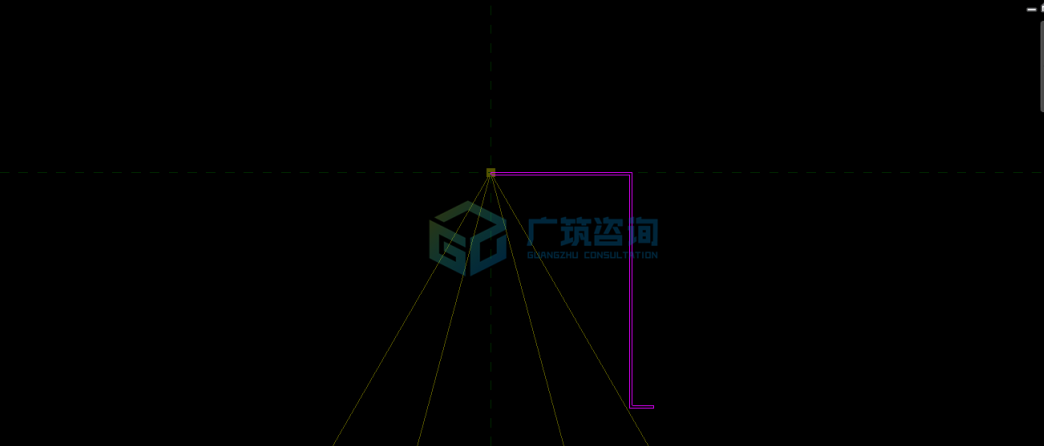

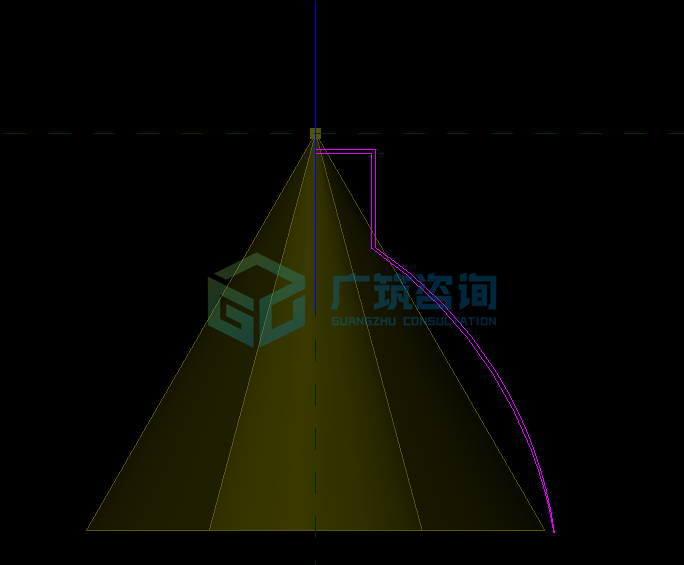

    我们利用旋转命令将灯罩的旋转截面绘制出来

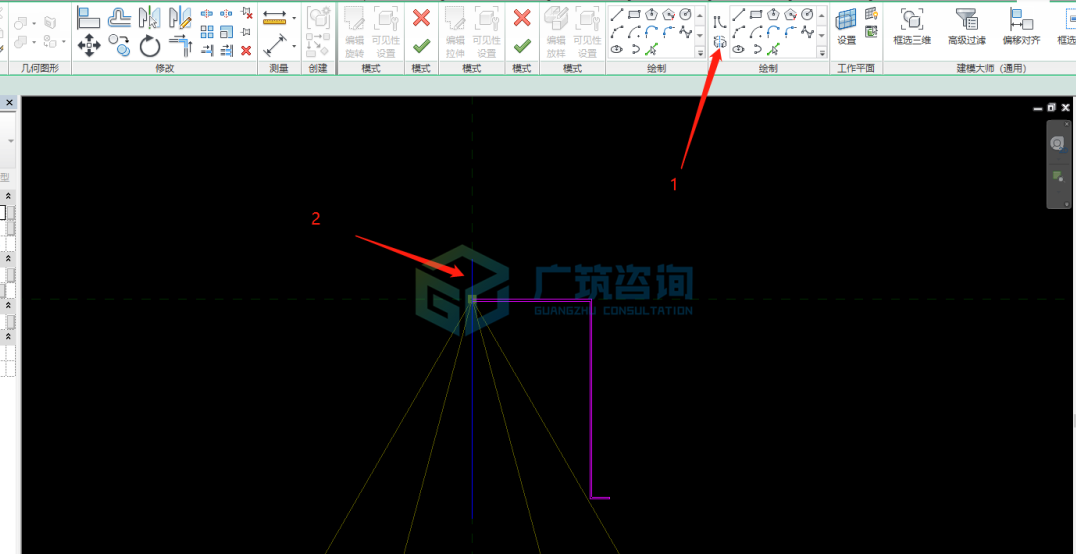

    4、创建旋转轴，对号完成。最外的灯罩即创建完成。

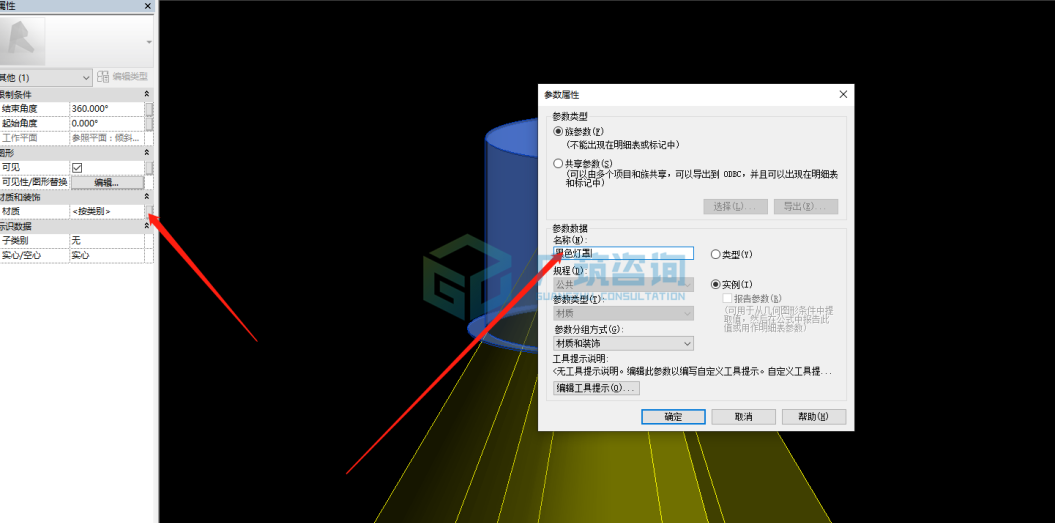

    5、点中灯罩，在右侧属性栏中添加材质信息。

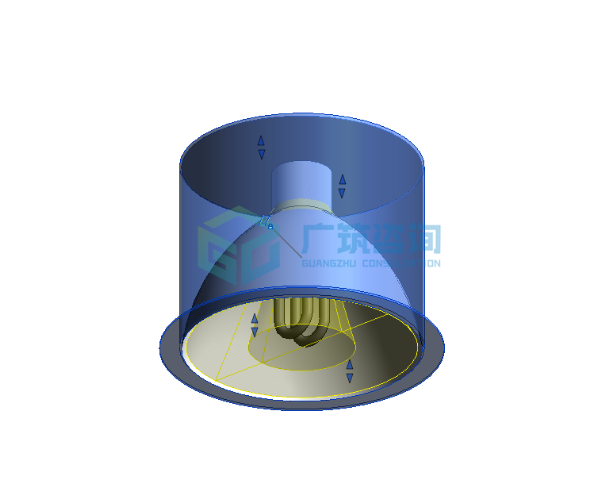

    同样方法创建出白色内罩及灯座并添加材质。

    6、创建灯管

    灯管的创建与灯罩略有不同。

    通过观察形状，我们可以用放样命令来完成创建。

    首先创建单根灯管。

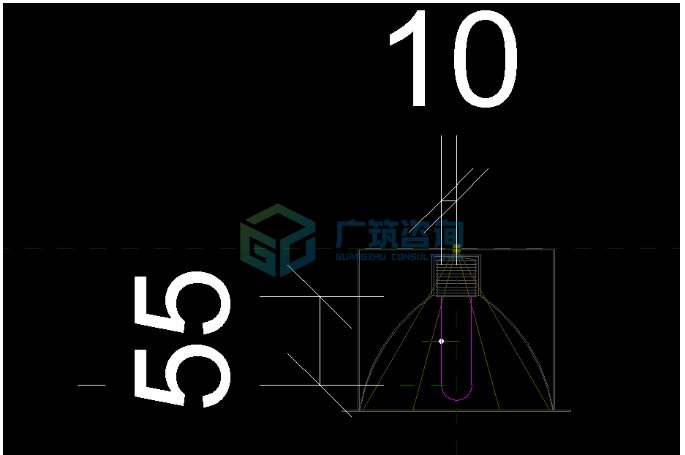

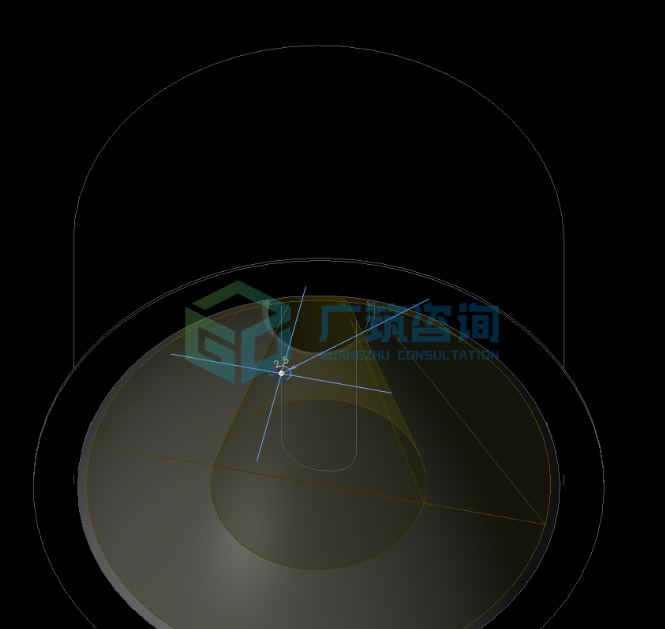

    7、依照图纸将放样路径绘制出来。然后绘制放样轮廓。

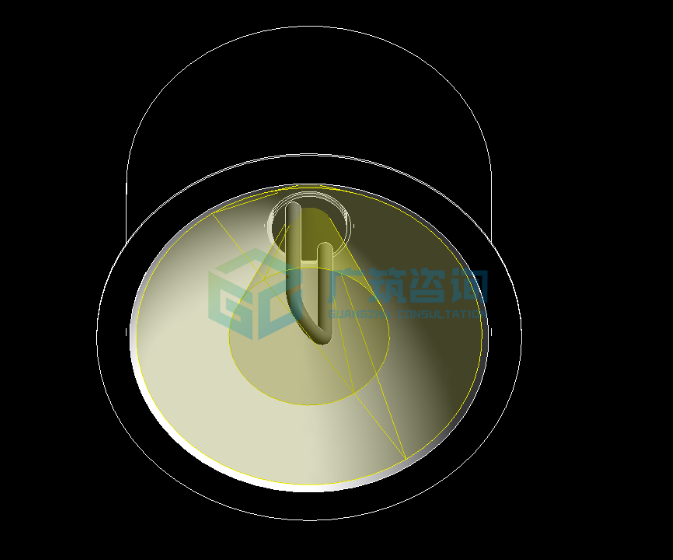

    8、点击完成，一根灯管绘制完成。再进入右视图复制出另外一个，并添加材质。

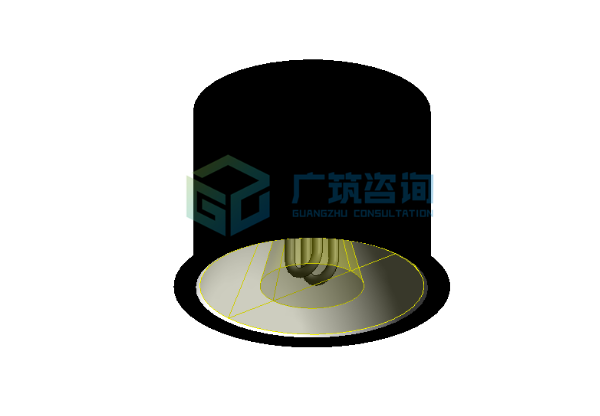

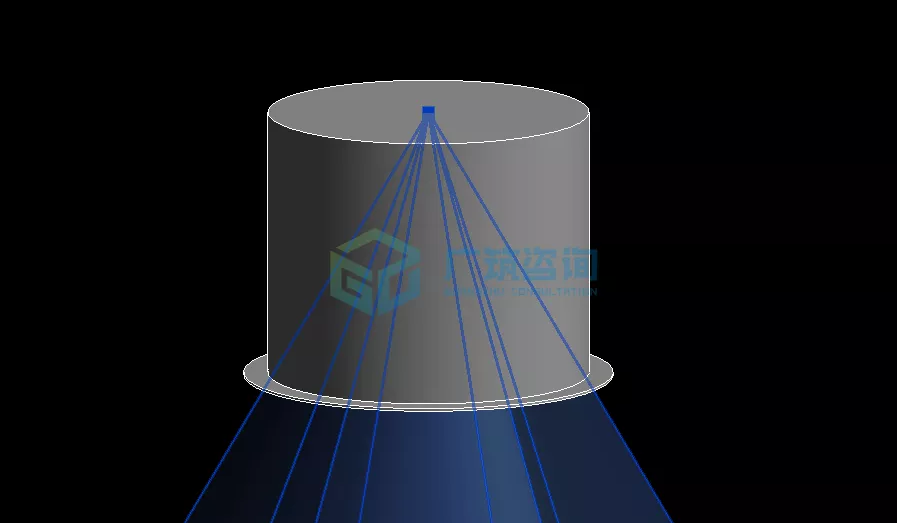

    9、筒灯模型创建完成
