    相信很多小伙伴在做钢筋和预应力波纹管碰撞时，都会因为做预应力波纹管而头大。

    只有平弯或只有竖弯的还好做，用Revit常规模型或体量都可以生成。

    但是平弯+竖弯只用Revit就没那么容易实现了，从而导致做出来的碰撞不准确，不能指导施工。

    今天小编就带大家用Dynamo辅助做预应力波纹管模型：

    一、只有平弯或竖弯

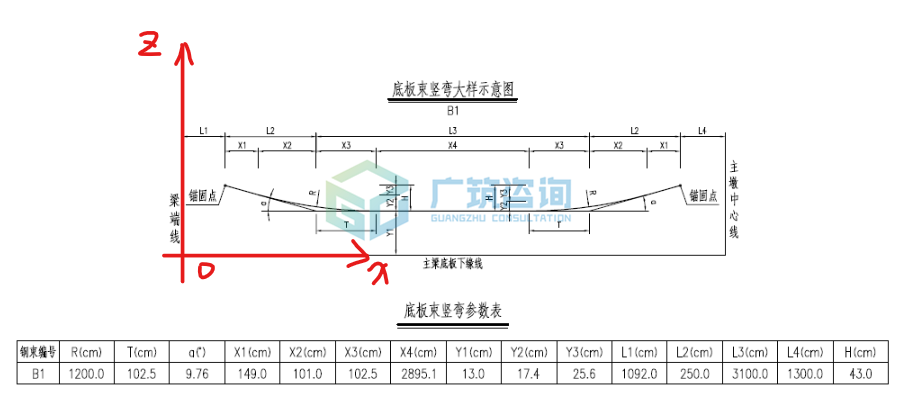

    1.以下图底板波纹管只有竖弯为例：

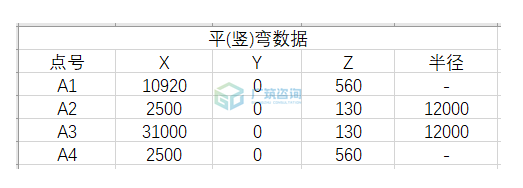

    2.在Excel中统计对应数据，坐标系可以根据实际情况，以方便波纹管定位为主，统计数据时要注意：

    1）：只有竖弯时，Y值为0；只有平弯时，Z值为0；

    2）：统计数据时只需统计拐点坐标，而X为下一个拐点到上一点的距离。

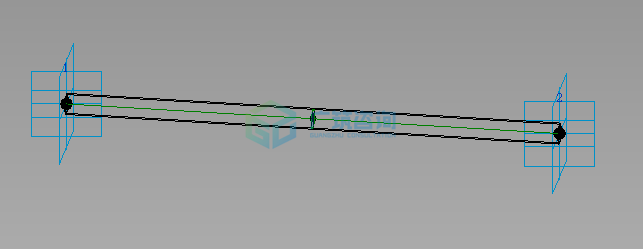

    3.新建概念体量，载入自适应管；

    生成原理：用Dynamo辅助生成平弯+竖弯的线形，然后在线形上每隔一段距离放置自适应管，用以直代曲的形式来生成整根波纹管。

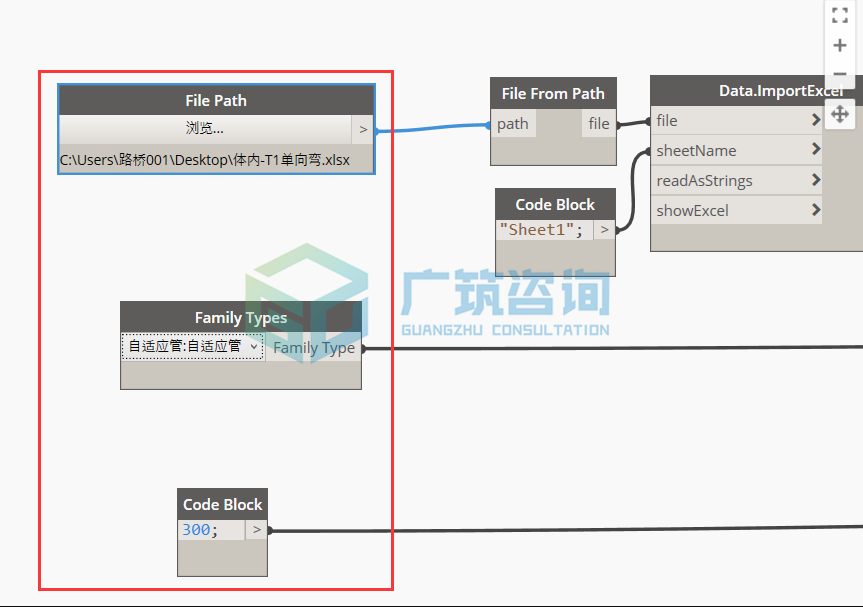

    4.打开Dynamo，运行编写好的节点包，FilePath下输入统计的Excel数据，FamilyTypes输入载入的自适应管，最后输入每隔多大距离放一根自适应管（间距越小越精确）；

    5.部分节点展示：

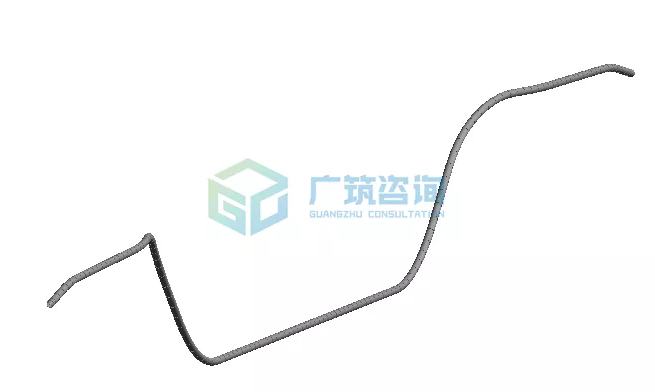

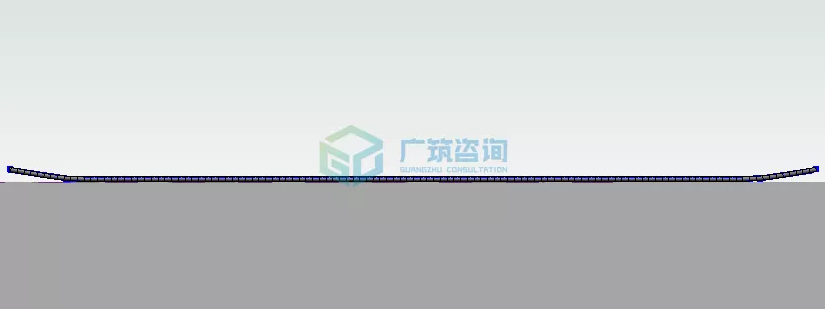

    6.生成竖弯波纹管展示：

    二、平弯+竖弯波纹管

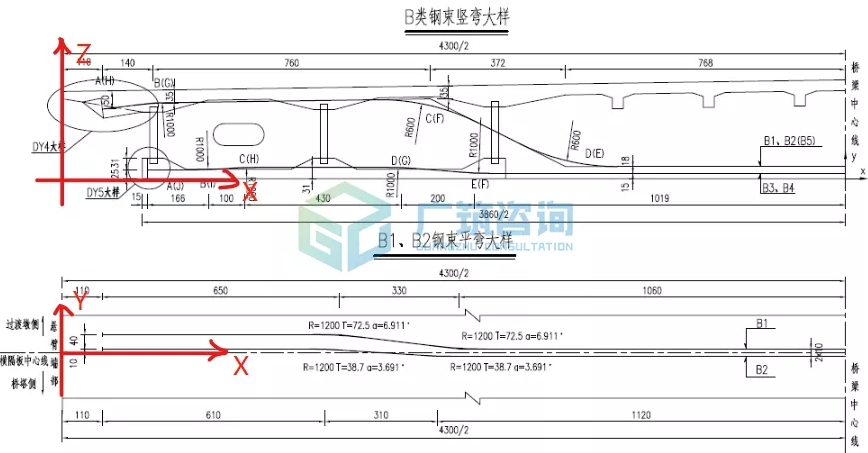

    1.步骤与竖弯的一样，只是数据统计和节点包有变化，建立如下坐标系：

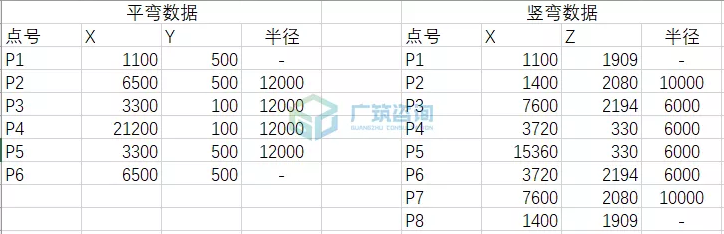

    2.统计数据，需要注意：平弯的数据输入到X、Y中，竖弯数据统计到X、Z中，选取坐标系时，平弯和竖弯的X一定要对的上，完成数据统计：

    3.其他步骤与竖弯一样，最后完成平弯+竖弯波纹管：

    通过Dynamo辅助生成平弯+竖弯波纹管，不仅精确，而且大大提高工作效率，赶快来试试吧！
