Revit如何绘制桥梁？就只有这几个步骤
用REVIT绘制桥梁不难，关键是桥梁的平面曲线和纵断面曲线，如何结合，能确定桥中线3D模型，就解决了桥梁在REVIT中绘制问题。
解决方法：用CIVIL绘制中线，把中线导入REVIT作为参照。 步骤：(路中线---3维多段线---样条曲线)

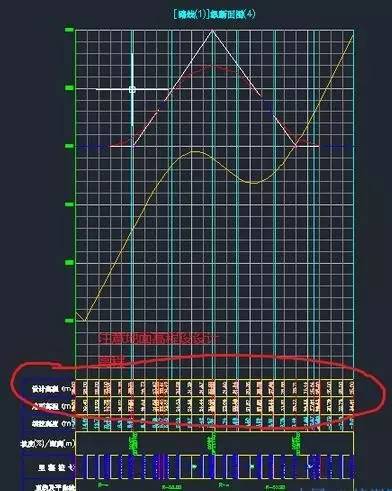

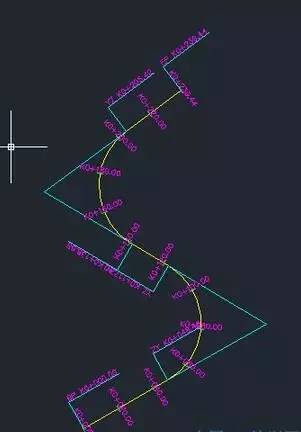

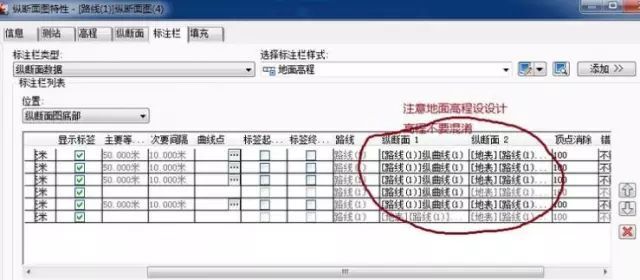

1.在CIVIL中绘制中线的平面和纵断面

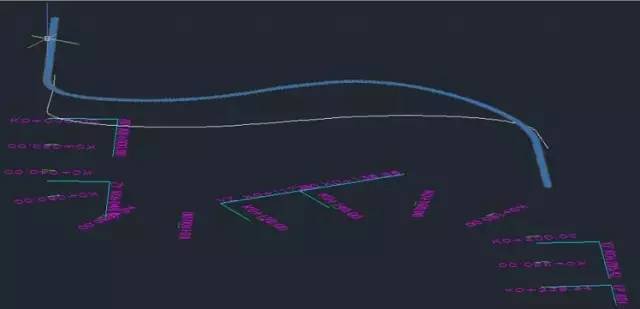

2.转到C3D 视图，找到刚才绘制的中线(这里有两条，一条是地面路线，一条是设计路线，我们所找的就是设计路线，可以查看特性，如果是布局，就是设计路线)，两次炸开，使之成为3维多段线(出现小点点)。

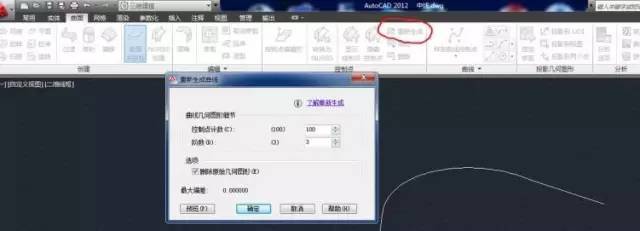

3.新建一个空白CAD文档，复制刚才炸开的3维多段线，然后用控制点命令中的重生成命令，使3维多段线转为样条曲线(重生成的时候，控制点不宜过多，满足精度要求即可，不然模型很大)。

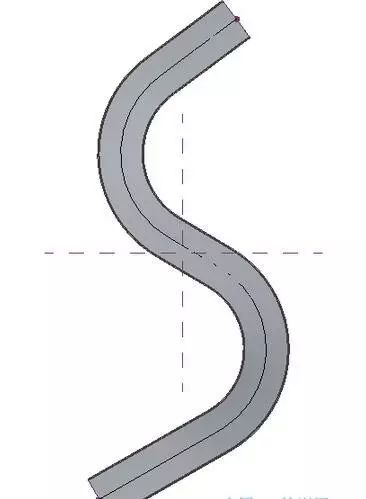

4.在REVIT中新建体量(只有体量中才能选择CAD中的3维多段线)，导入刚才的CAD文件，这样就生成模型的时候，就能用3维多段线作为路径而建模。

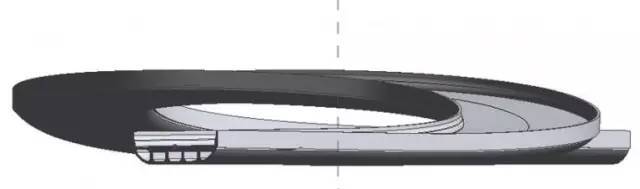

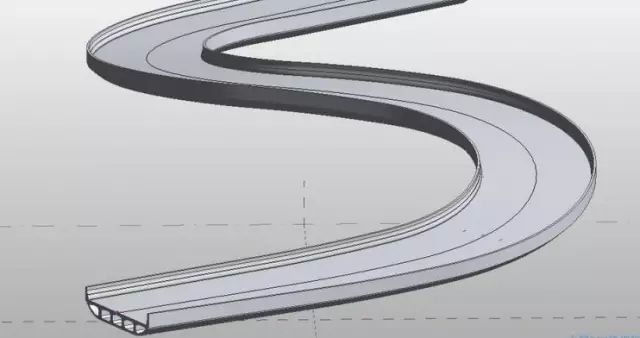

5.建模的时候，要用放养融合，即首位两截面，一根路径来创建模型，不然会出现桥面倾斜。
