    一、考题分析

    1、BIM一级考试题型分析：

    （1）标高轴网

    （2）建筑部件

    （3）简单族

    （4）体量模型

    （5）建筑建模

    必考题：体量、族、综合建模

    选考题：标高轴网、墙体、幕墙、楼板、屋顶、楼梯

    2、BIM一级考试内容分析：

    一共4/5道题，满分100分；

    前面小题分值为50~60分：每题10~20分；

    最后一道大题为综合题，分值为40~50分；

    重点考查体量、族和综合建模速度。

    二、综合题答题技巧

    1、考题解析：

    建筑建模，作为考试的压轴题出场，当然是不容小觑的。

    历年综合题的题型都极其的相似，考的点也几乎一样。难点和重点并不是很突出。

    主要表现在分值较散，模型体量较大，涉及基本构件参数化图元较多。

    共四个问题：BIM建模环境设置、BIM参数化建模、创建图纸、文件管理。

    2、做题方法：

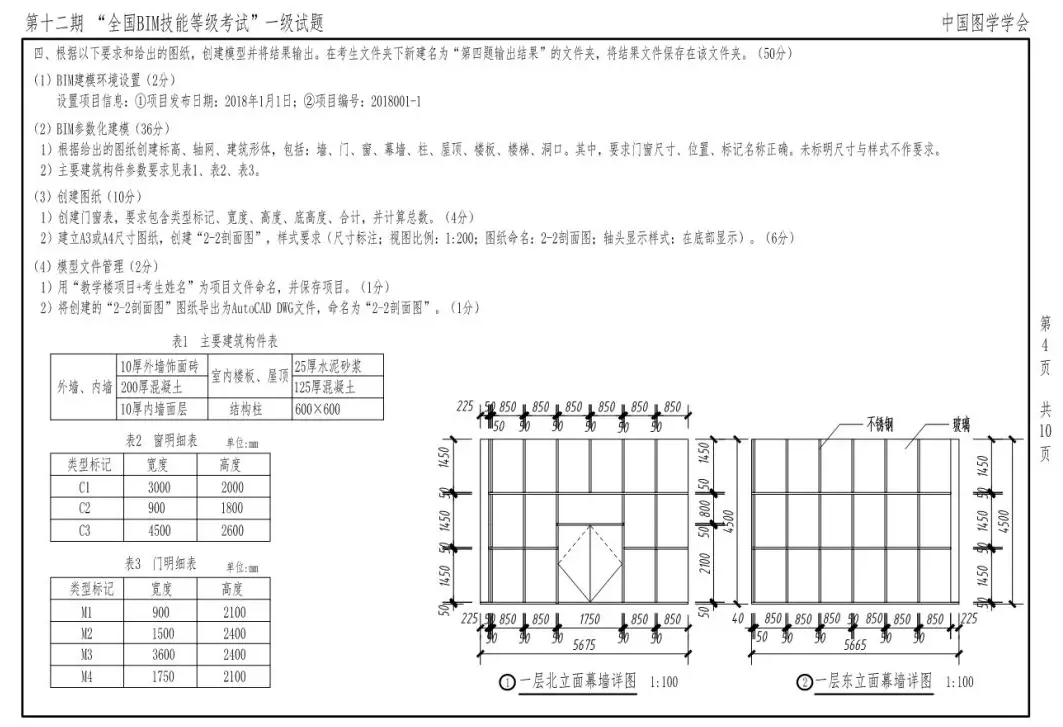

    以第十二期BIM一级考试第四题为例，以下做简单的一个文字解析。

    首先新建一个文件夹“第四题输出结果”

    第一问：建模环境设置（此为送分题）

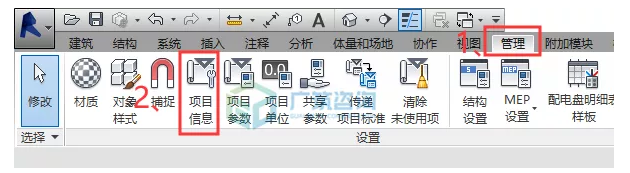

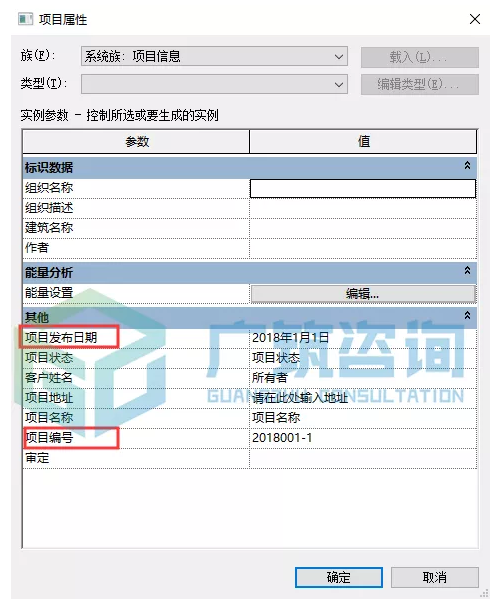

    在Revit中——管理——项目信息中进行设置。

    第二问：BIM参数化建模

    1、绘制标高轴网。

    确保标高（LL）、轴网（GR）创建准确，避免在绘制过程中发现定位有错误，最好在画好基准之后进行标注检查。

    2、按照题目设置墙体、楼板、屋顶、柱、窗、门的材质和类型参数。门窗载入类似的即可。

    将构件类型、参数一次创建完再画图，后面建模过程中不需要再新建类型，会节省很多时间！

    3、根据图纸创建模型。

    总体来说难度不算很大，但是需要花费时间。

    1)从首层开始先绘制柱（CL）为墙（WA）定位（注意：墙的定位方式要看准），再绘制墙、门（DR）、窗（WN）。

    要学会使用快捷键来加快建模速度，观察图纸，尽可能使用复制（CC）、镜像（MM）减少建模工作。

    在不同层数但相似度较高的情况下使用复制粘贴到其他楼层，再更改不一样的地方，可以节省时间。

    2)然后绘制楼板及屋顶，三层的墙和柱需要附着到屋顶，需要对墙使用一个附着到顶部的命令。

    3)绘制完建筑大体形状之后再绘制楼梯、踏步、扶手等。

    如果画完建筑大体形状之后所剩时间不多，抓紧做剖切面后创建图纸，然后再根据所剩时间去补充楼梯扶手等构件。

    大多数人都是没有时间去详细的画出楼梯、踏步、扶手和栏杆等构件的，所以没画完也不要着急，我们尽可能多争取一点分数就好了。

    第三问：创建图纸

    （1）根据要求创建门窗明细表。

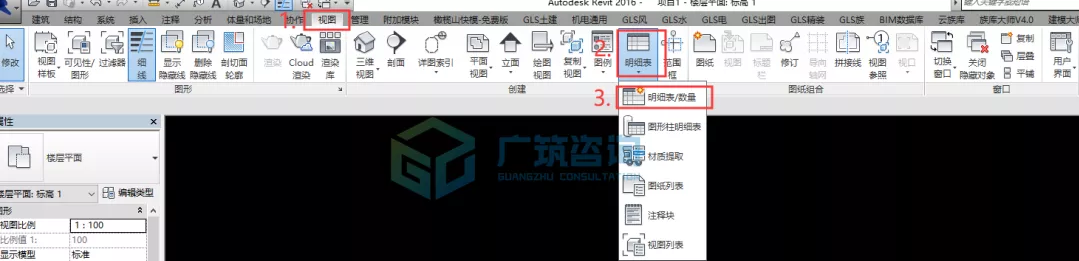

    视图——明细表——明细表/数量——新建明细表（选择对应门、窗类别）

    注意布置的门窗的类型标记参数是否与表格对应，不对应则需要在构件类型参数中修改正确。

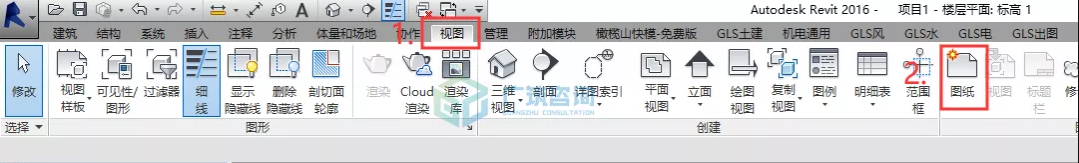

    （2）创建图纸。视图——图纸——新建图纸（选择对应标题栏）

    第四问：模型文件管理：

    （1）项目保存需名称正确；

    （2）图纸导出只需要保留一张最终成果图纸即可，保存在指定文件夹内。
