文章来源：广筑BIM咨询

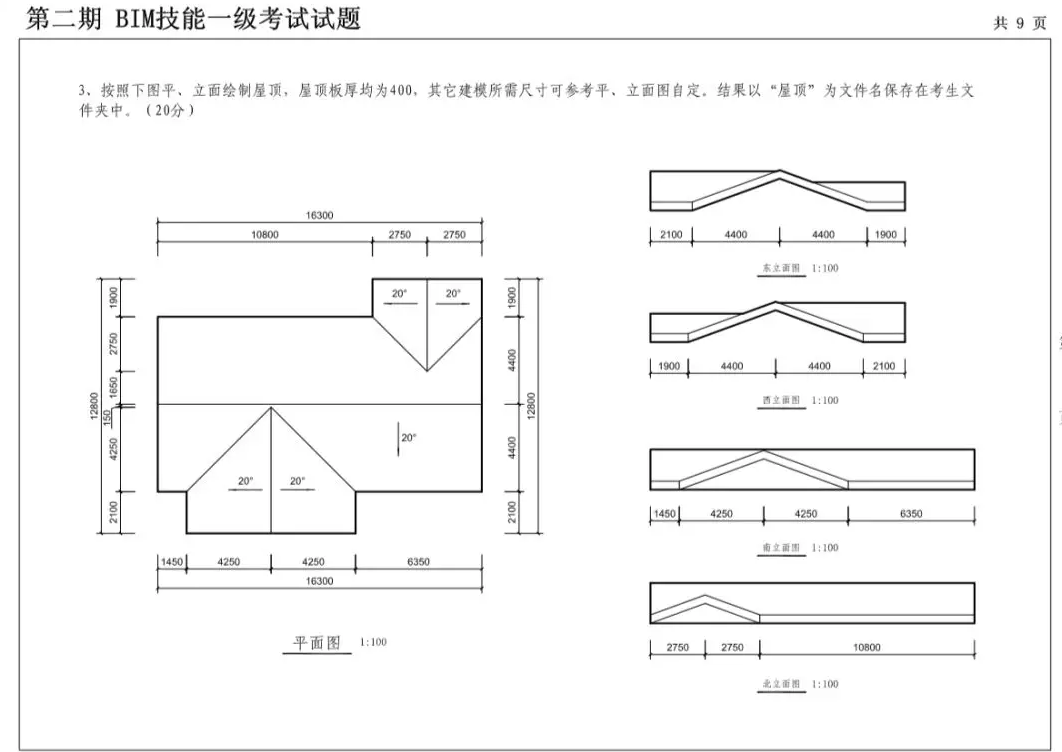

    一级试题第二期第二题

    解题思路：

    依题意需要创建图中屋顶模型，平面图中各位置尺寸、定位以及坡度都明确给出。

    可以利用迹线屋顶命令进行创建，然后在平面视图中定义各边的坡度。

    解题步骤：

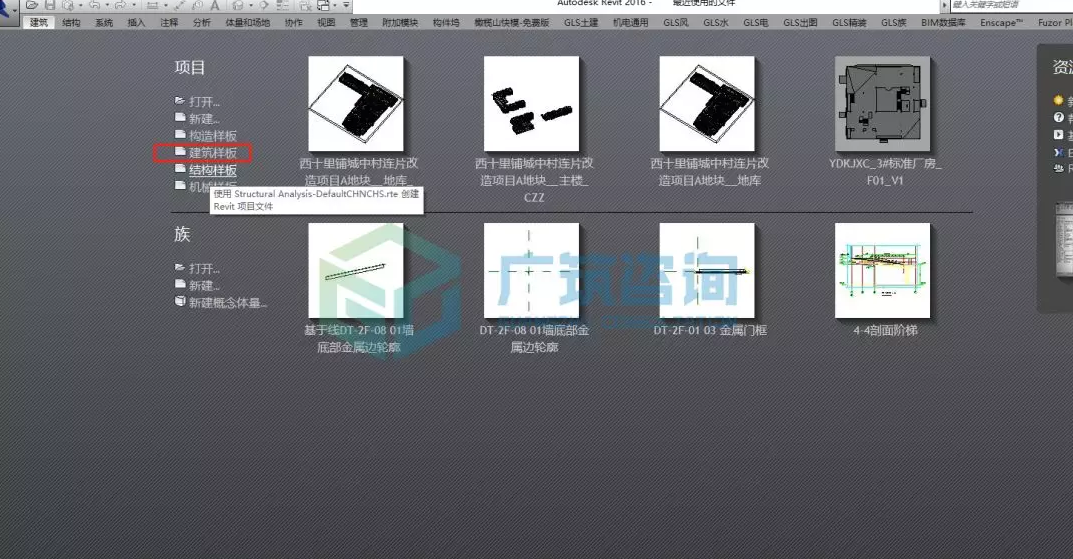

    一、新建建筑样板：

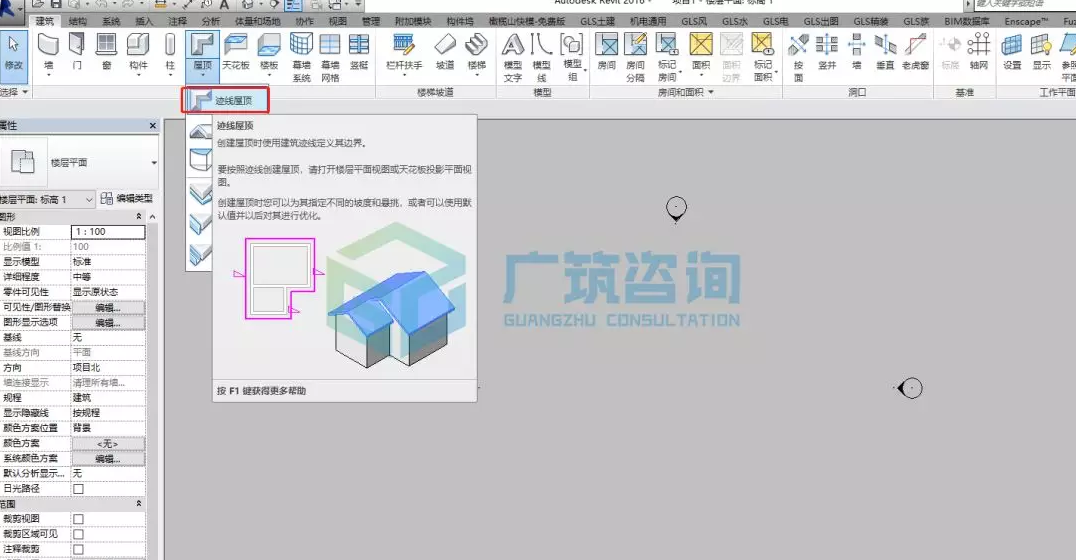

    二、之后进入平面视图，点击“迹线屋顶”命令：

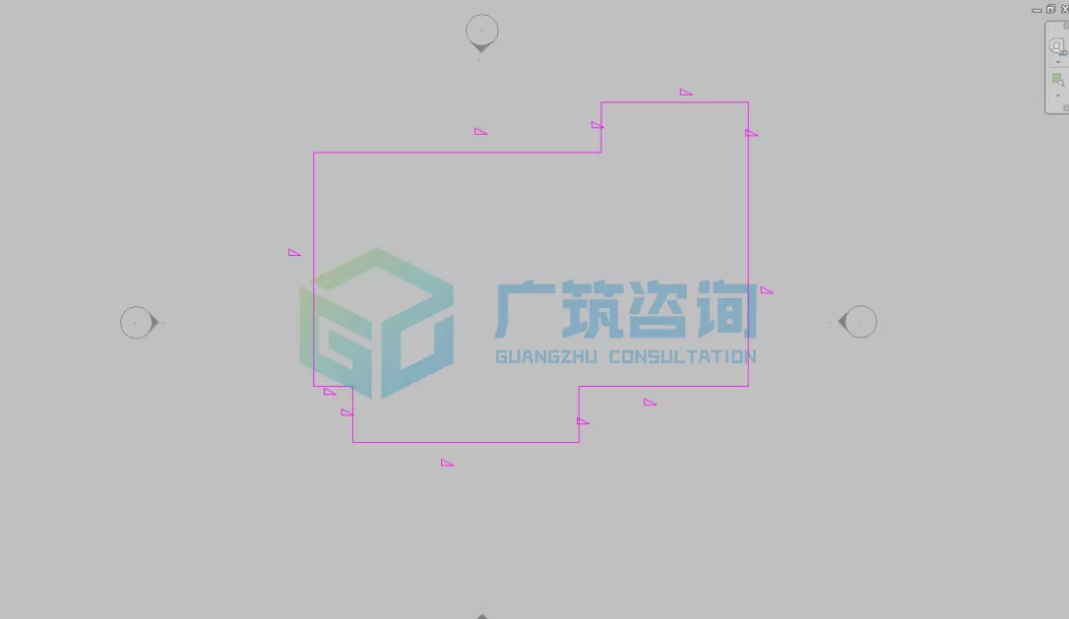

    根据题中平面视图的尺寸标注绘制边界：

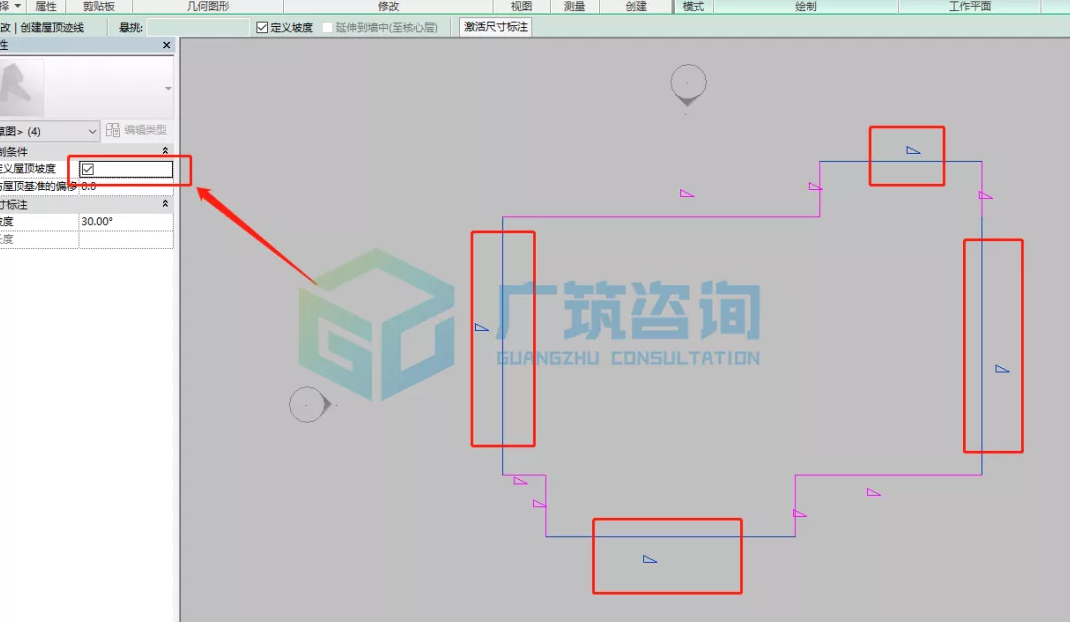

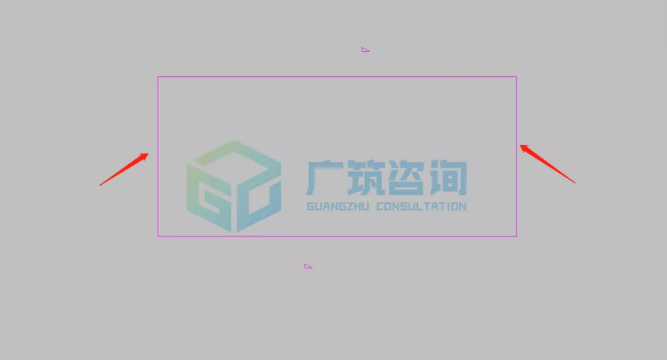

    所有没有坡度的边线取消坡度定义：

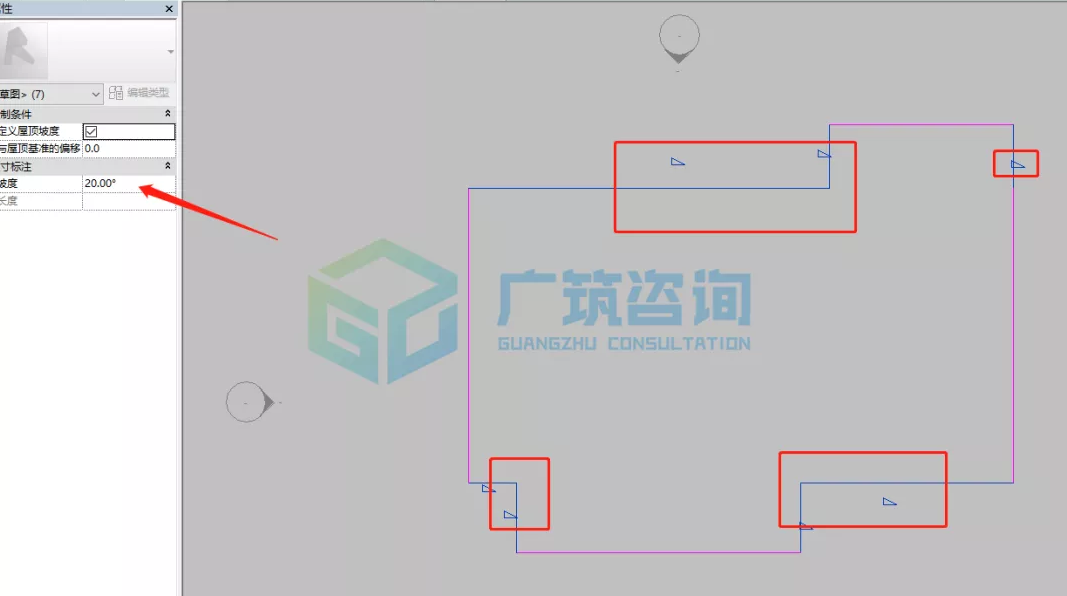

    需要定义坡度的边界，选中之后在属性栏定义坡度数值：

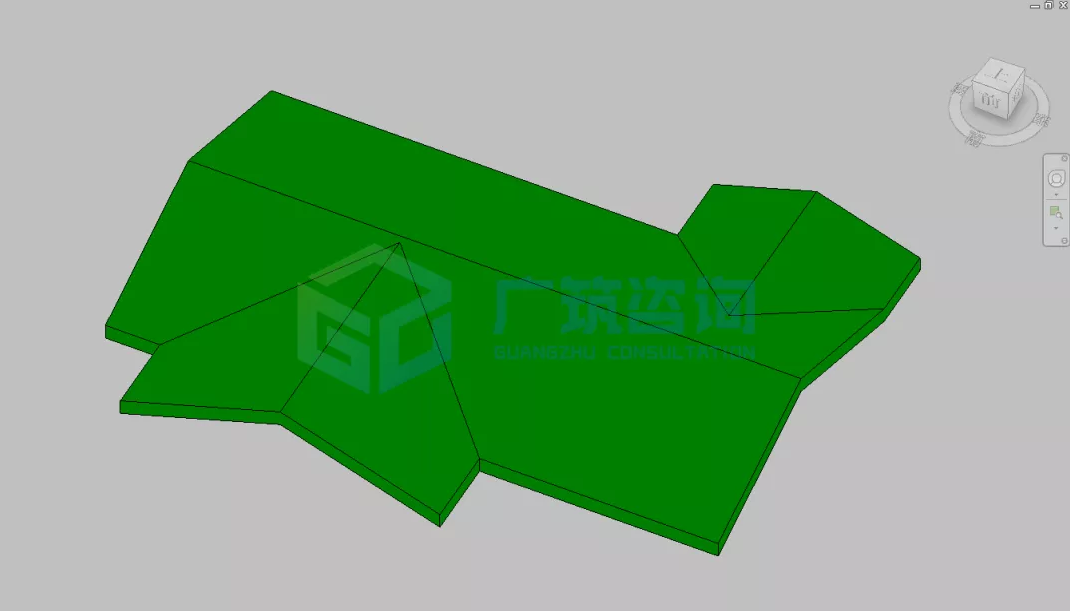

    三、点击完成，退出绘制：

    此类题目，命令单一，题意明确，多加练习就能轻松拿到分数。

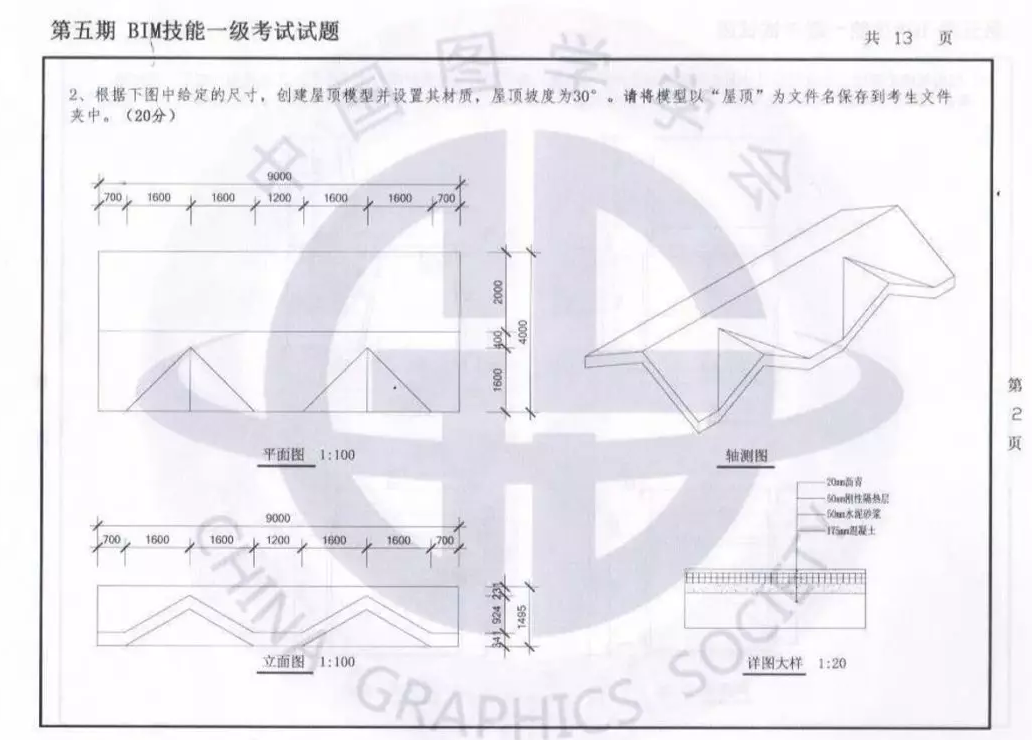

    一级试题第五期第二题

    解题思路：

    屋顶两处起拱处无法定义坡度，因此需要用到坡度箭头。

    解题步骤：

    一、打开软件新建建筑样板，利用上文的“迹线屋顶”命令创建屋顶边界：

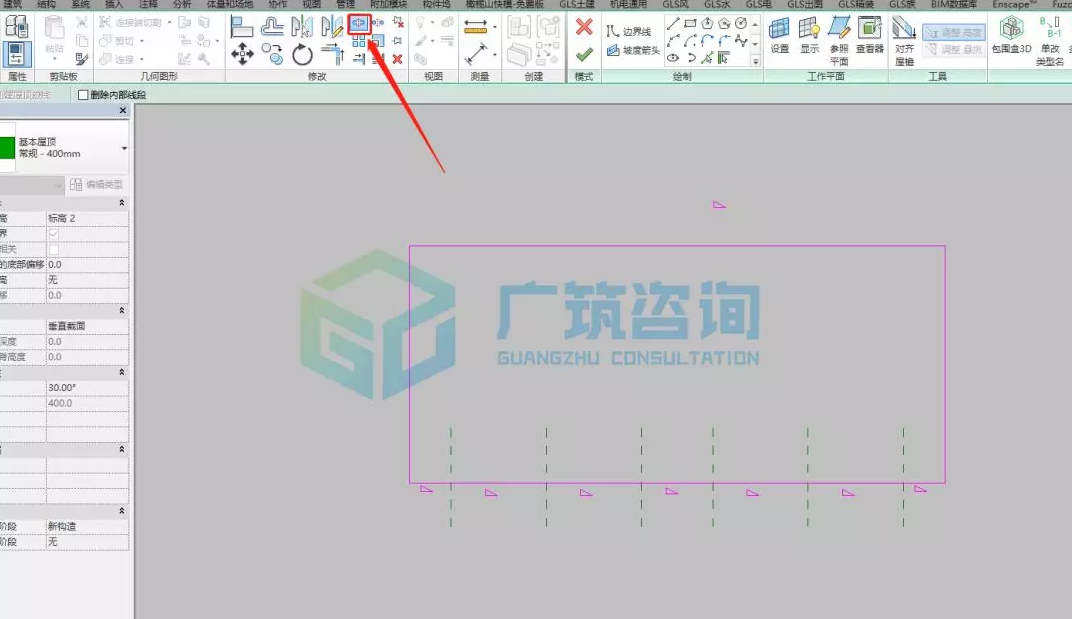

    二、按照题中示意，在需要添加坡度箭头的始末位置，将边界线截断：

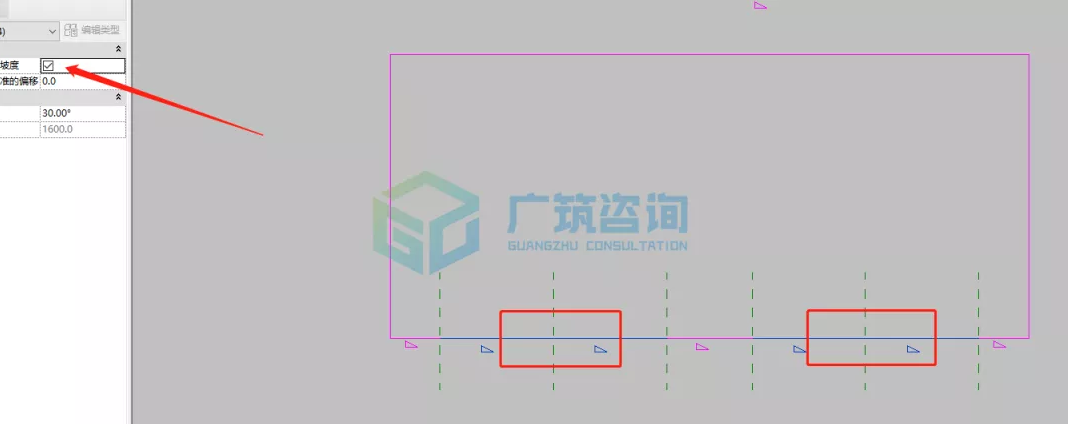

    选中起坡部位，取消坡度定义：

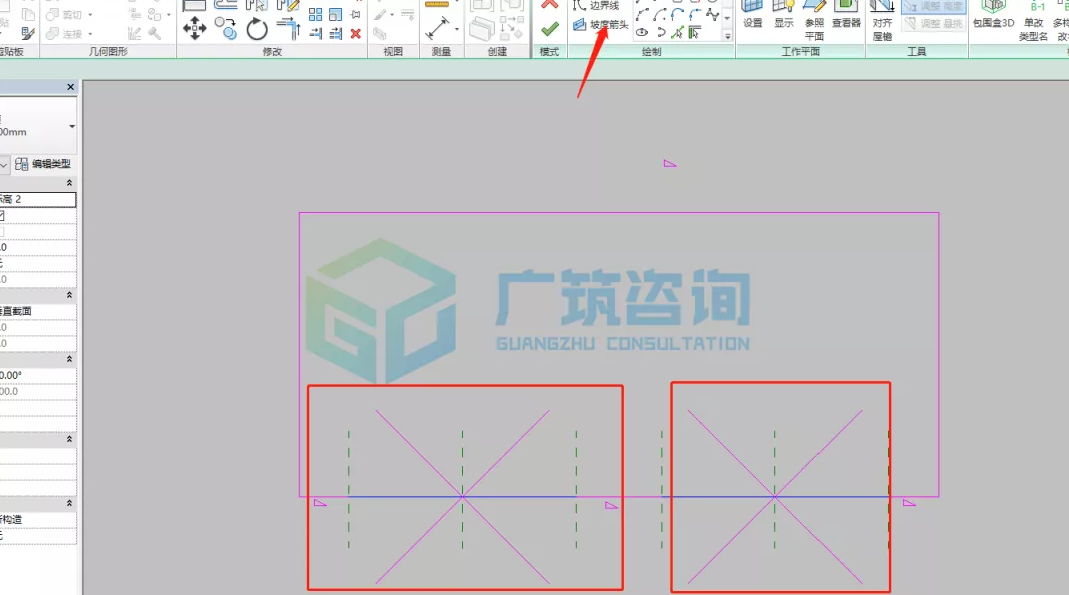

    然后在起坡部位放置坡度箭头，并定义箭头的坡度：

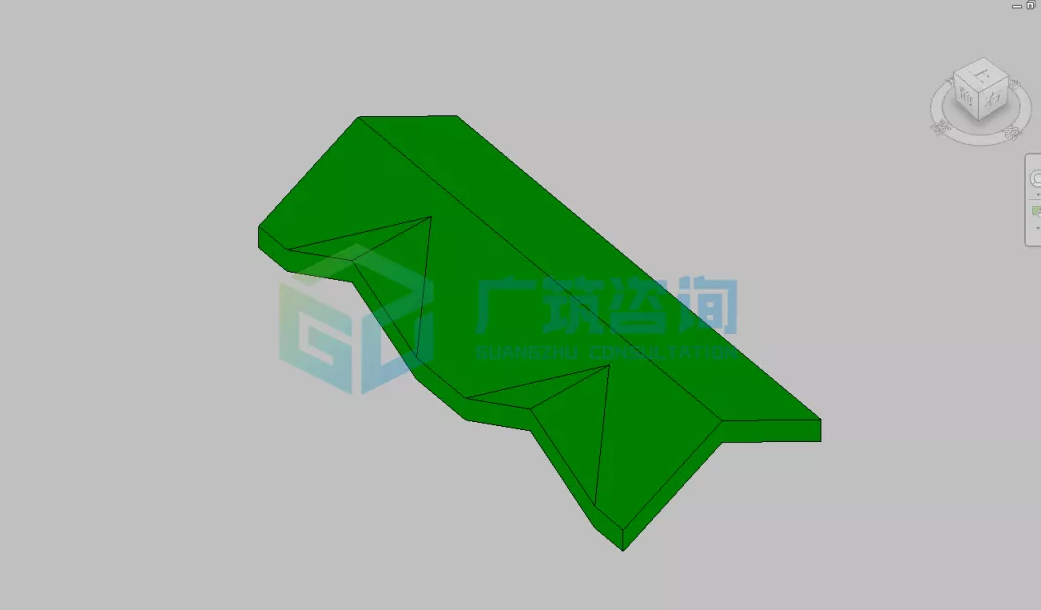

    三、点击完成，结束绘制，就得到了题中的模型：

    这类题目考察重点是坡度箭头的应用。

    这个命令需要注意两点：

    1.坡度箭头始末位置，边界需要断开；2.需要添加坡度箭头的迹线，不能定义坡度。
