BIM智能电气：BIM技术在建筑电气设计中的应用（下）

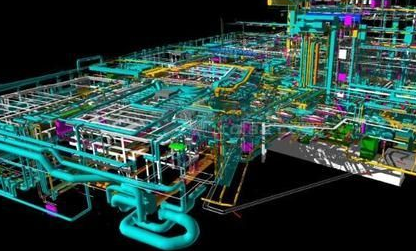

（四）管线碰撞检测
在设计时，往往由于各专业设计人员之间的沟通不到位，而出现各种专业之间的碰撞问题，例如给排水等专业中的管道在进行布置时，由于施工图纸是各自绘制在各自的施工图纸上的，真正施工过程中，可能在布置管线时正好在此处有结构设计的梁等构件在此妨碍着管线的布置，这种就是施工中常遇到的碰撞问题，BIM的协调性服务就可以帮助处理这种问题，也就是说BIM建筑信息模型可在建筑物建造前期对各专业的碰撞问题进行协调，生成协调数据，提供出来，当管线碰撞检测要点主要包括以下几个方面：
①与给排水管道的或撞检测，通过对给排水管道等进行检测，能够及时，准确的发现管道与那些部分发生了碰撞，当检测出碰撞之后，各个专业应该进行沟通和交流，进行协同设计，采取避让的原则，对管线进行重新调整与设计，在满足建筑工程电气设计的相关要求的基础上解决管线的碰撞问题，
②与结构梁的碰撞检测，由于结构梁的电气支路都采用板内暗敷设的方式，导致管线与结构梁发生冲突，通过采用Autodiesk Navisworks软件对结构梁进行碰撞检测，能够及时，准确地发现管线的冲突位置，然后进行调整。
（五）完成最终施工图
针对BIM在电气设计中的应用，充分完善变电机房、控制中心机房等位置的照明、动力以及智能化的设计布点，并且完善其他电气专业的工作流程，加强各专业设计的连续性以及效率，提供沟通能力，确保出图顺利，在设计工作完毕后可以不断的应用BIM技术对其进行究善，包括二维及三维的规范化表达，不同深度的施工图出图等，将建筑电气设计的标准规范化，从而实现标榜作用。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
