    为了避免重复制作“嵌板族”，可以利用可见性的设置来实现该功能：例如，一个带了两个插座的幕墙嵌板，当不设置可见性参数时，二者均为可见；当只需要显示其中一个插座或无插座时，可根据以下步骤实现：

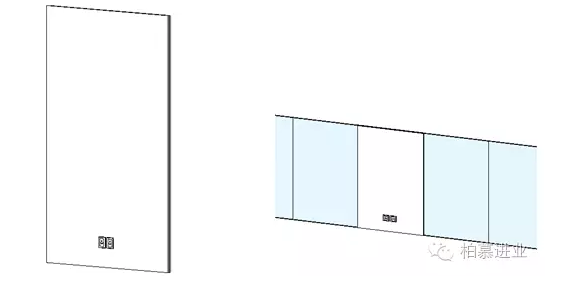

    1)制作带两个插座的“幕墙嵌板族”，载入项目，替换嵌板，可以看到如图1所示两个插座均可见；

    图1

    2)在“嵌板族”中添加2个可见性参数，然后与插座嵌套族的可见性关联起来（或者在插座嵌套族可见性的关联参数里直接添加关联参数，只是顺序不同，实现的效果是相同的）。

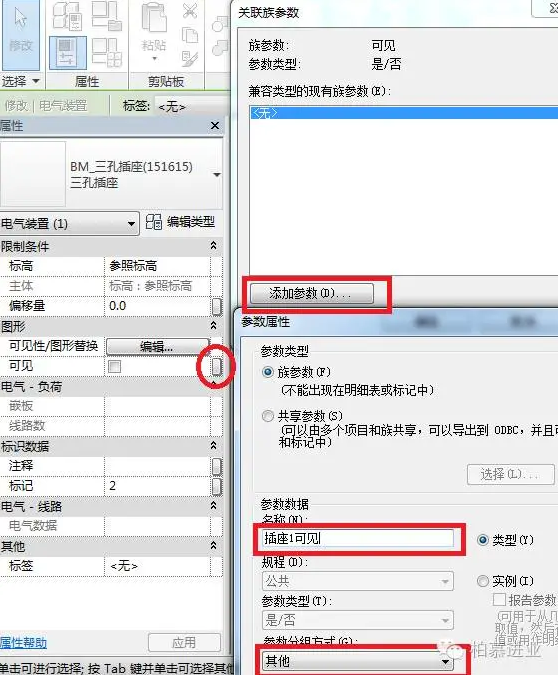

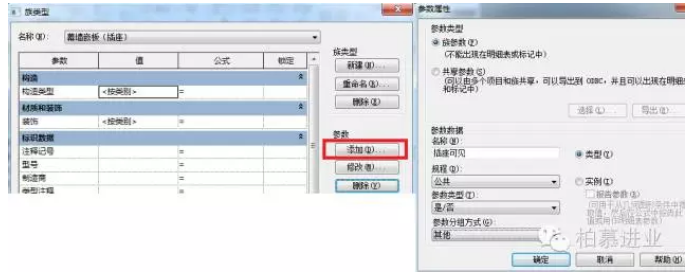

    3)方法一：在“嵌板族”中添加可见性参数并与载入到其中的插座关联，详细设置如图2、图3所示：

    图2

    图3

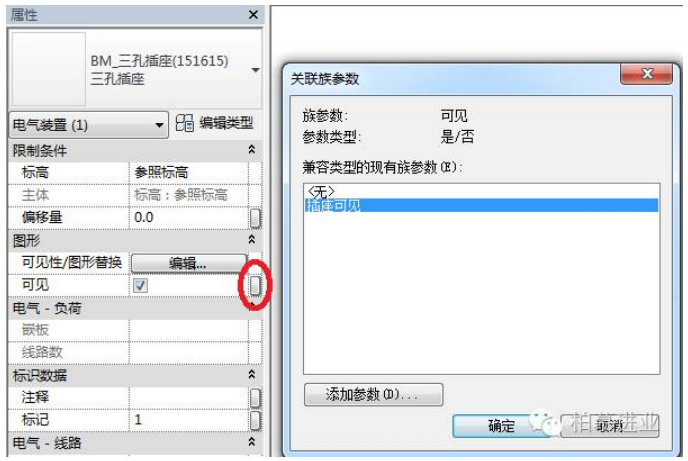

    4)方法二：在插座嵌套族可见性的关联参数里直接添加关联参数如图4、图5所示：

    图4

    图5

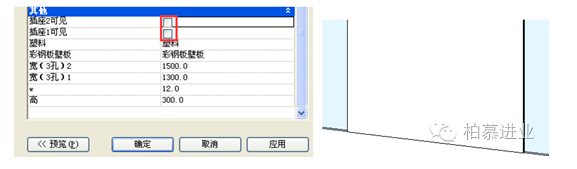

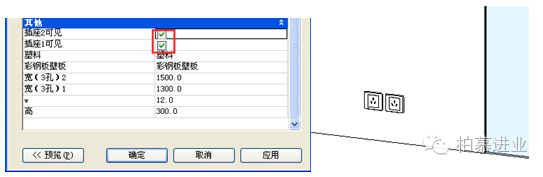

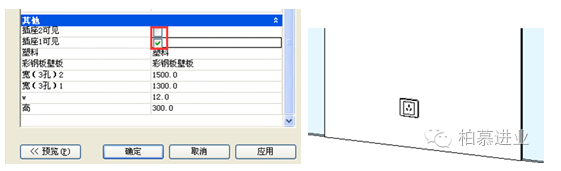

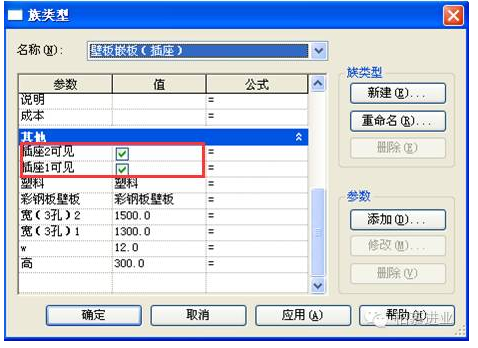

    5)将“嵌板族”载入项目中，通过调整两个插座的可见性，最终可以实现如图6、图7、图8所示的效果。

    图6

    图7

    图8
