风管尺寸怎么设计？关于Revit风管尺寸设置
在绘制风管时，风管的类型和尺寸大小多种多样。那么，要如何对风管的尺寸进行设置？

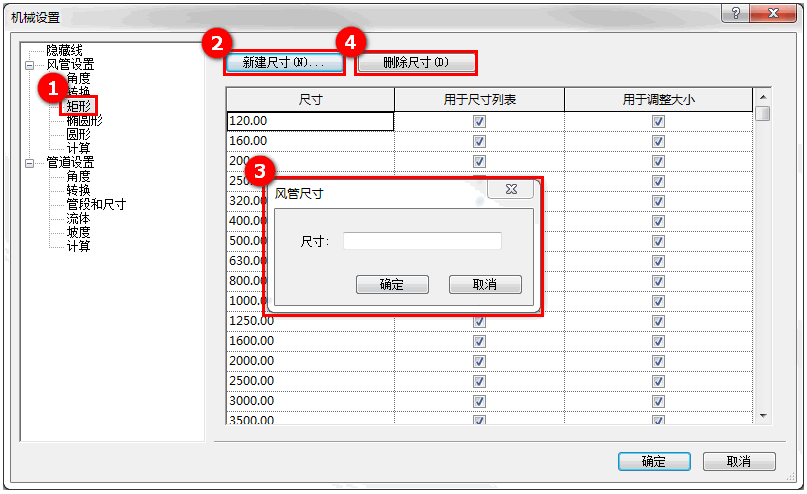

打开“机械设置”对话框，选择“矩形”栏，右侧面板将列出项目可用的矩形风管尺寸，并显示出可以从选项栏指定的尺寸。 虽然此处只有一个值可用于指定风管尺寸，但可将其应用于高度、宽度或同时应用于这两者。通过 “新建尺寸”按钮可以打开“风管尺寸”对话框，用以指定要添加到项目中的新风管尺寸。 “删除尺寸”按钮可从表中删除选定的尺寸。

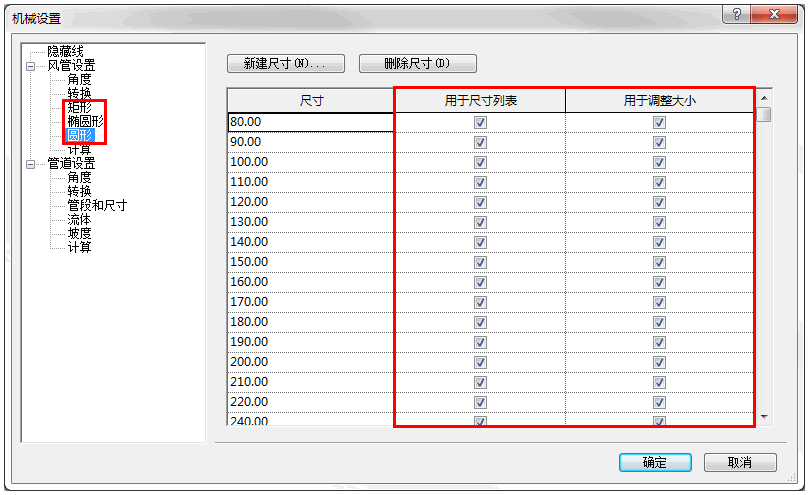

同理，切换至“椭圆形”或“圆形”栏，可以新建尺寸或删除原有尺寸，勾选“用于尺寸列表”，选定作为特定的风管尺寸，该尺寸会在 Revit 中的所有列表中出现，包括风管布局编辑器、风管修改编辑器、软风管和软风管修改编辑器。 如果被清除，该尺寸将不在这些列表中出现。勾选“用于调整大小”，选定作为特定的风管尺寸，Revit 将根据计算的系统气流决定风管尺寸。 如果被清除，该尺寸不能用于调整大小的算法。
