如何在Revit中创建带开启角度的门？
目前，对于建筑技术人员来说，Revit软件已经是重要的应用工具，在Revit建模过程中，针对LOD等级要求较高的项目，常规的族构件无法满足相应的精细度的需求，因此我们需要通过新建或者修改现有族来实现。此处以门为例，介绍如何创建带开启角度的门。

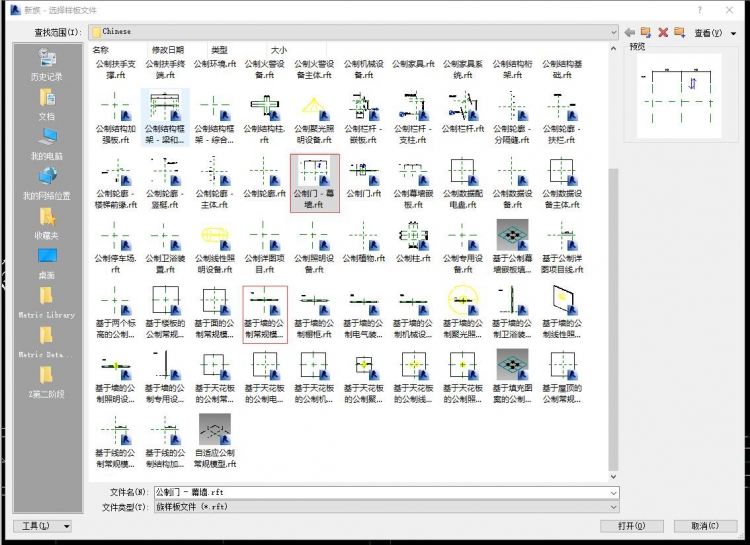

1、选择正确的族样板文件
(注：一般选择公制门或基于墙的公制常规模型，如选择基于墙的公制常规模型需要设置其族类别和族参数)
2、在视图“外部”拉伸门外框，并将外框轮廓线锁定在墙上

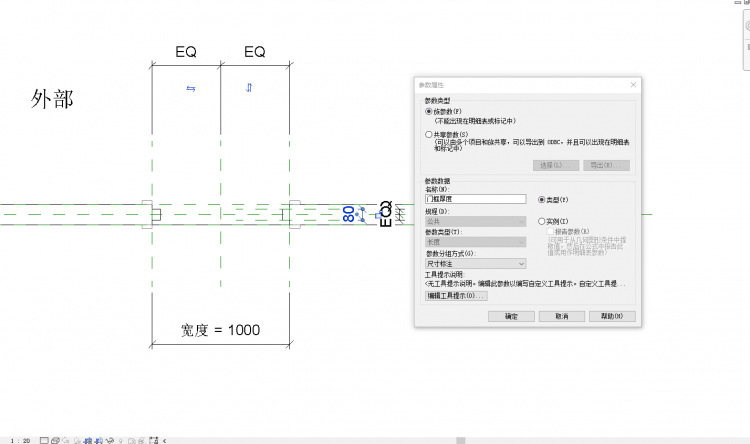

3、在参照标高视图对门外框厚度进行设定。绘制两条参照线在墙两侧，并进行EQ等分，将外门框边锁定在参照线，将门厚度设置参数。
3.

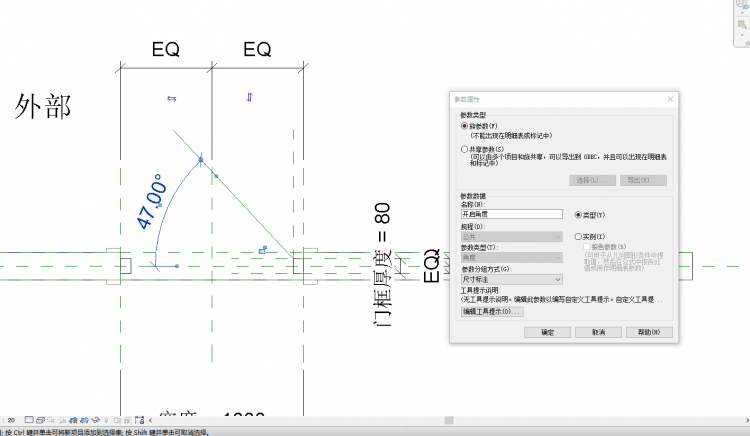

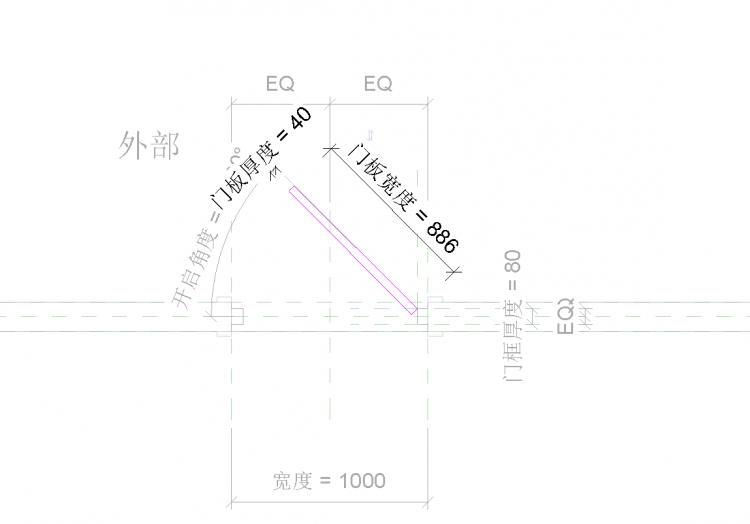

4、在参照标高上绘制参照线定义开启角度并锁定参照线

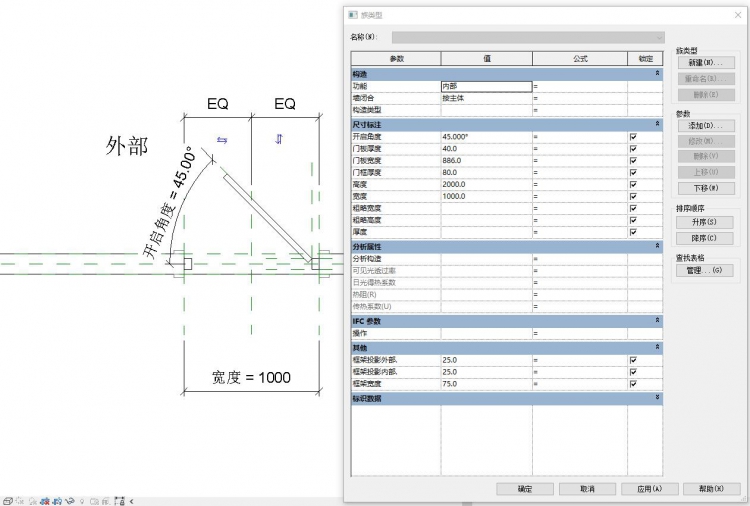

5、设置角度参数

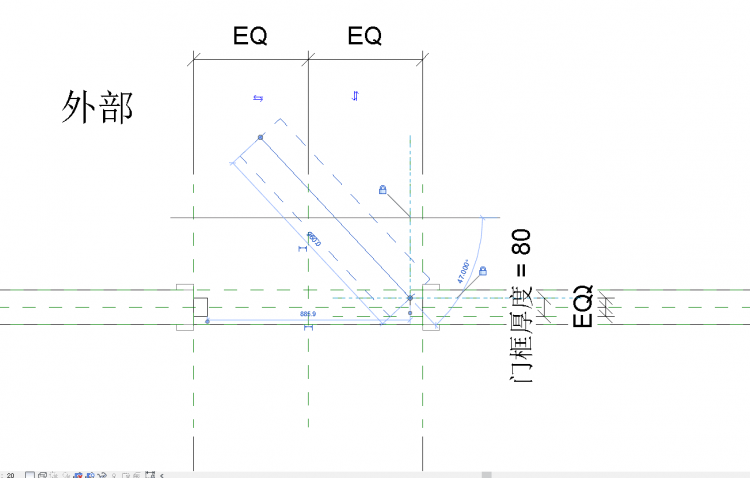

6、利用拉伸命令设置门板宽度和厚度，并添加参数。注：门板外侧与参照线对齐锁定
7.

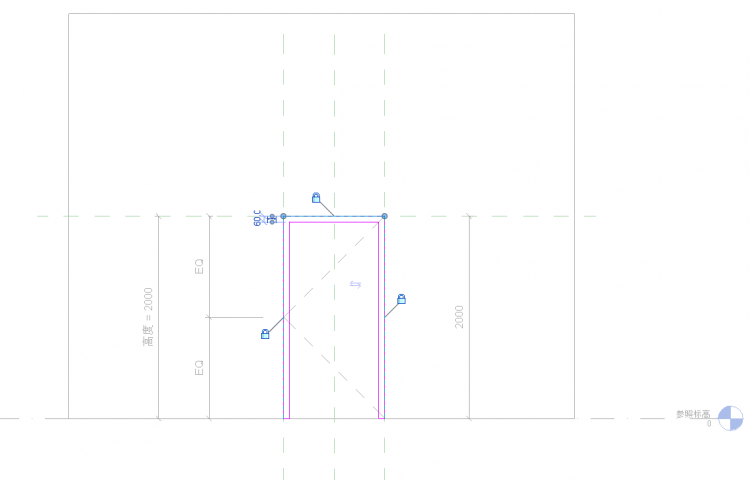

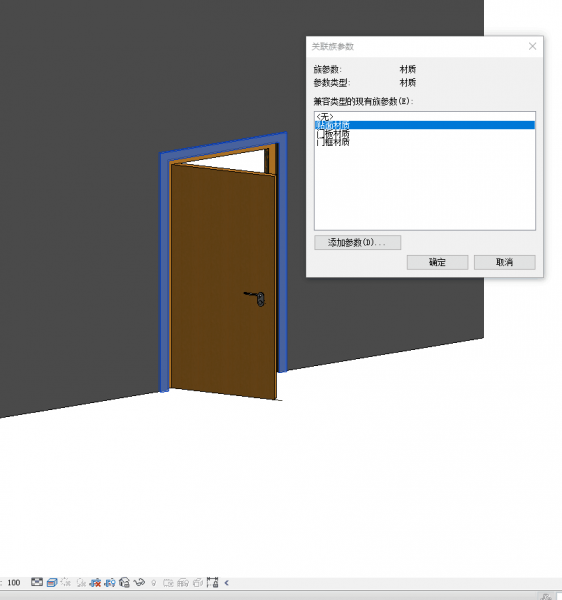

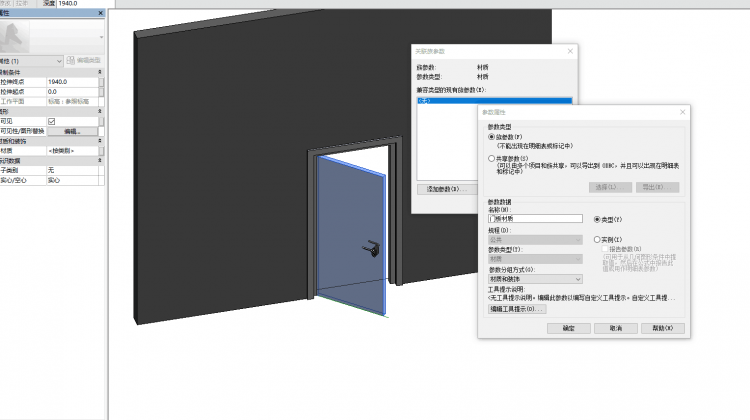

7、在外部视图中调整门板高度使其与门外框锁定对齐，并载入门把手为带角度们添加门把手，为带角度的门添加材质参数并赋予材质
9.

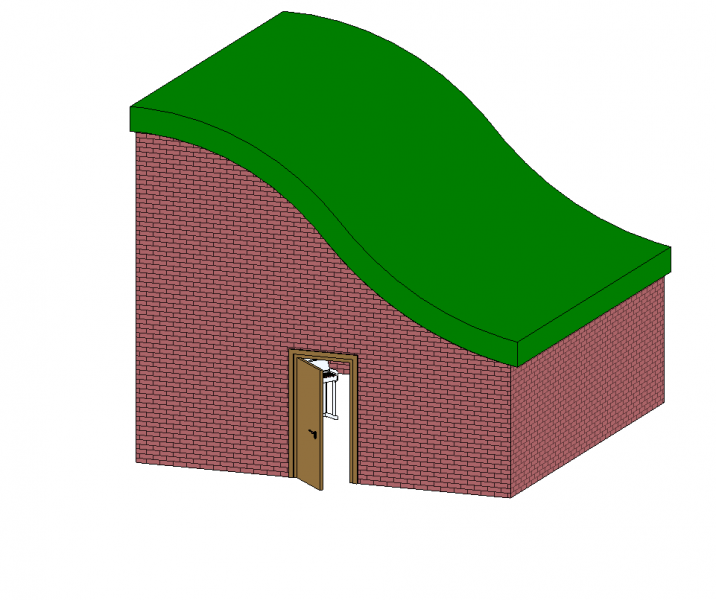

8、为带角度开启的门赋予合适的材质
