如何在Revit中来绘制弯曲的轴网？
相信很多设计师都知道，对于一些圆筒样式的建筑，外壁是弯曲的，那么用Revit创建这类模型时，轴网就要画弯曲的，Revit中如何画弯曲的轴网？

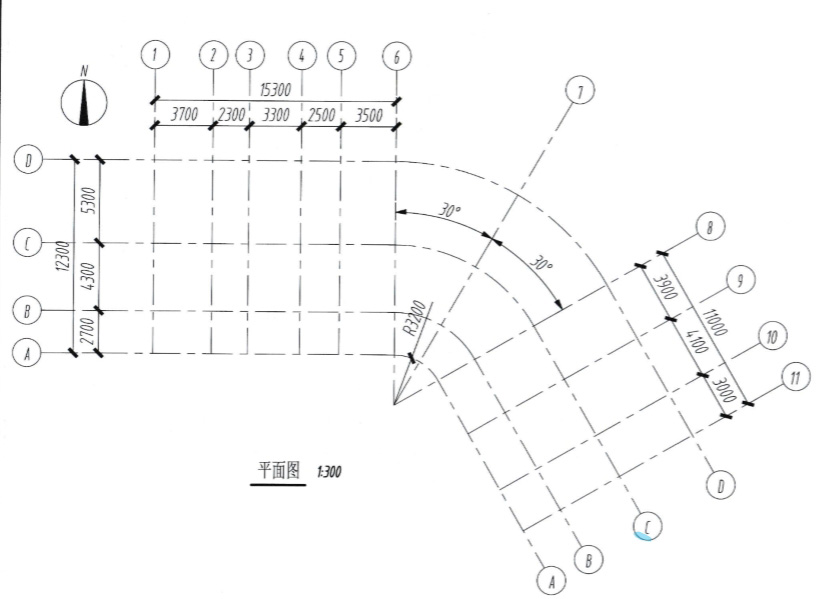

1、 找到一张有弯曲轴网的图纸

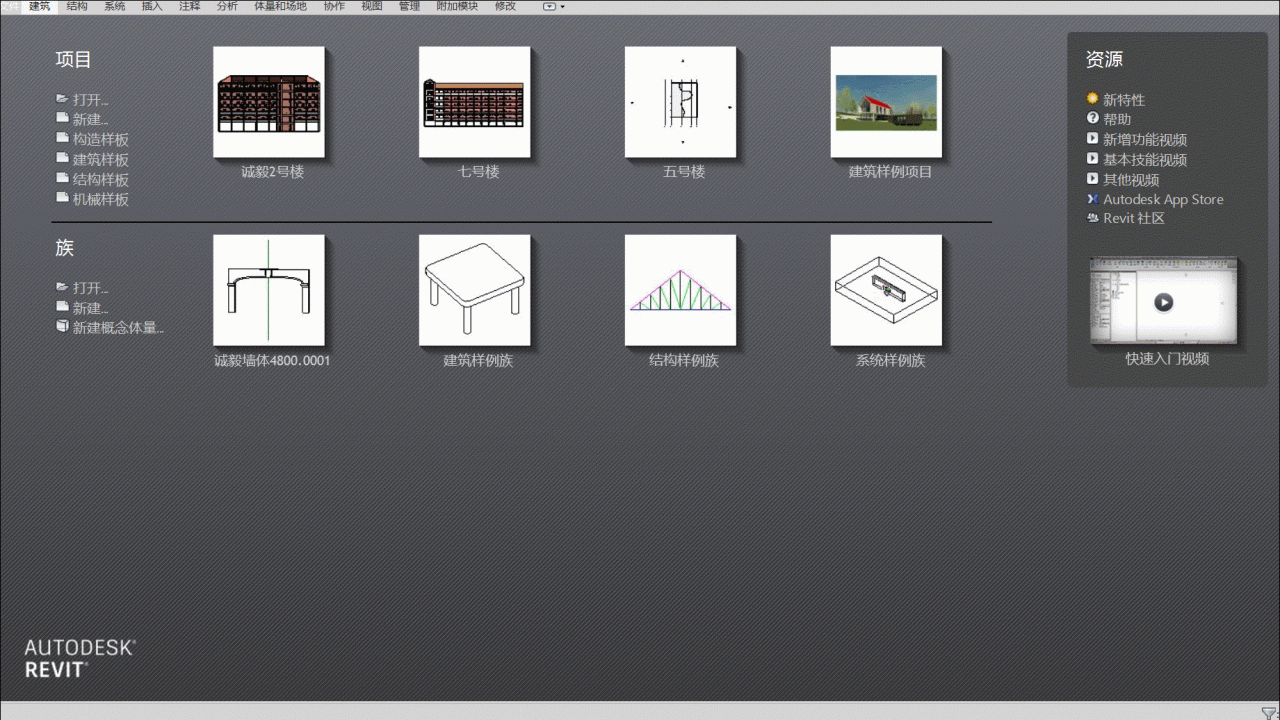

2、 打开Revit，建筑样板

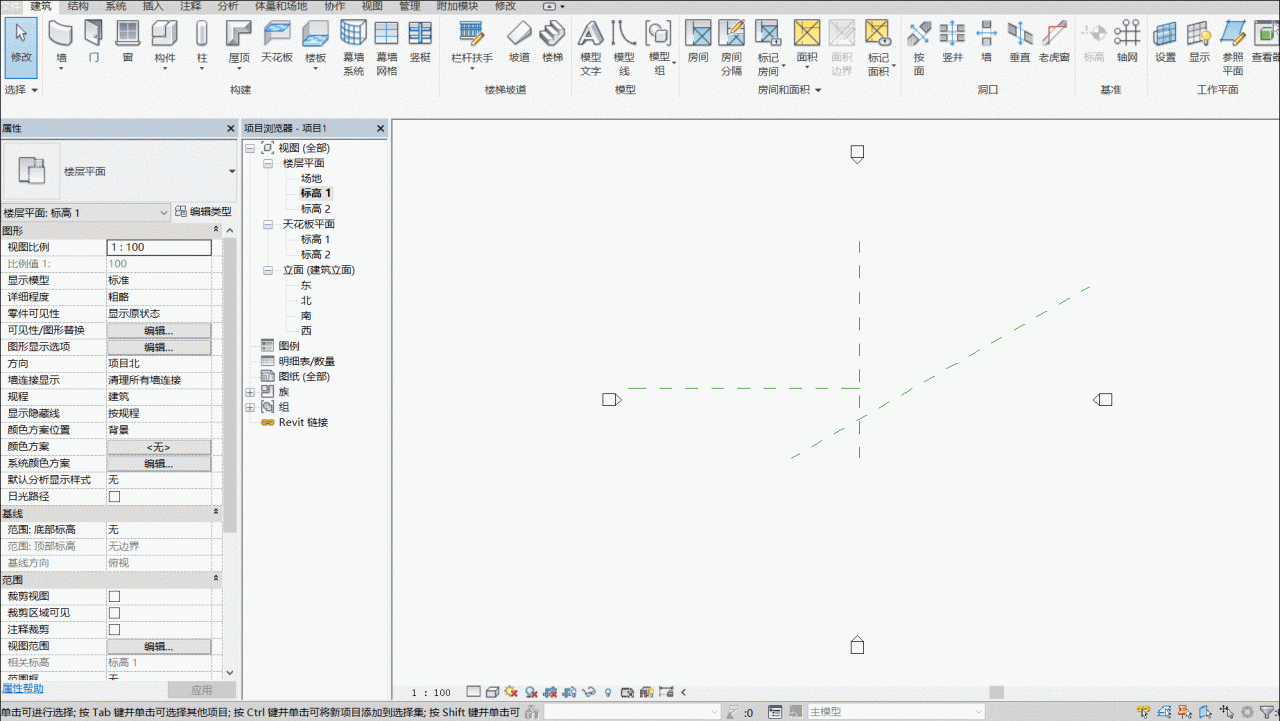

3、 点开标高1进行绘制，用参照平面进行辅助定位中间的角度，再定位左侧平行轴网的位置

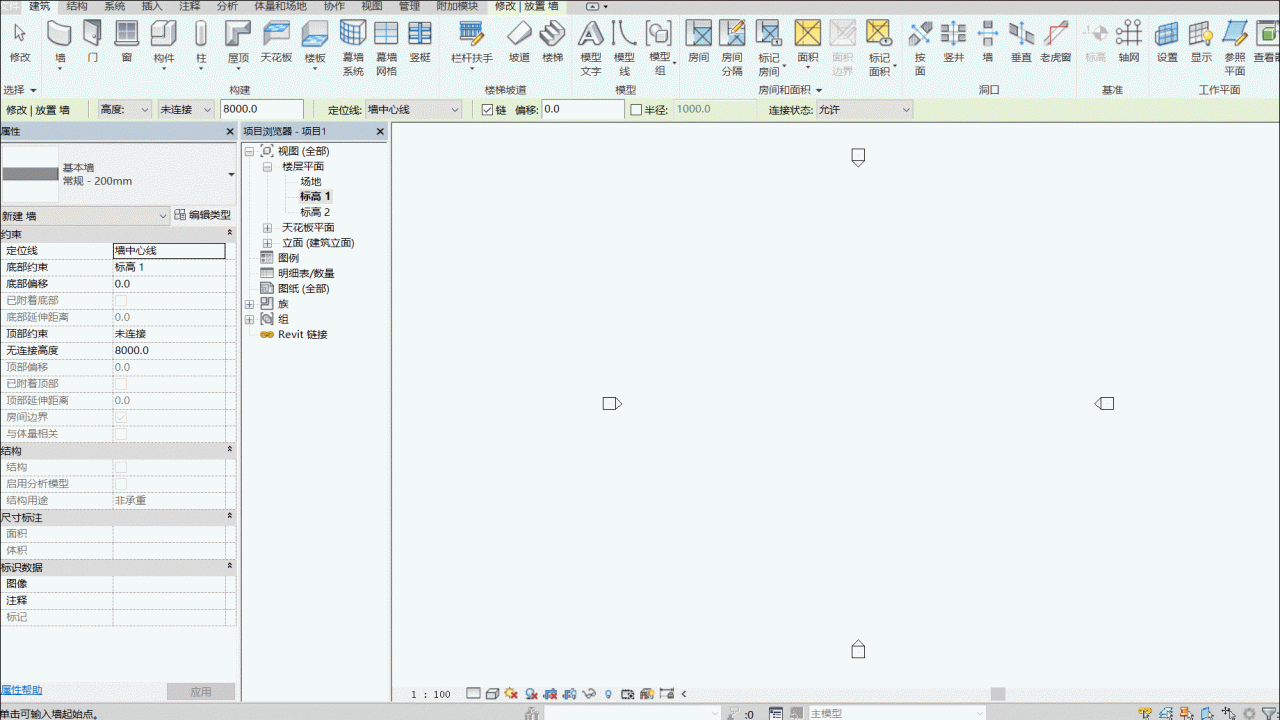

4、 确定好位置后，点击“多段”工具进行绘制
5、 利用拾取线功能完成横向轴网的绘制

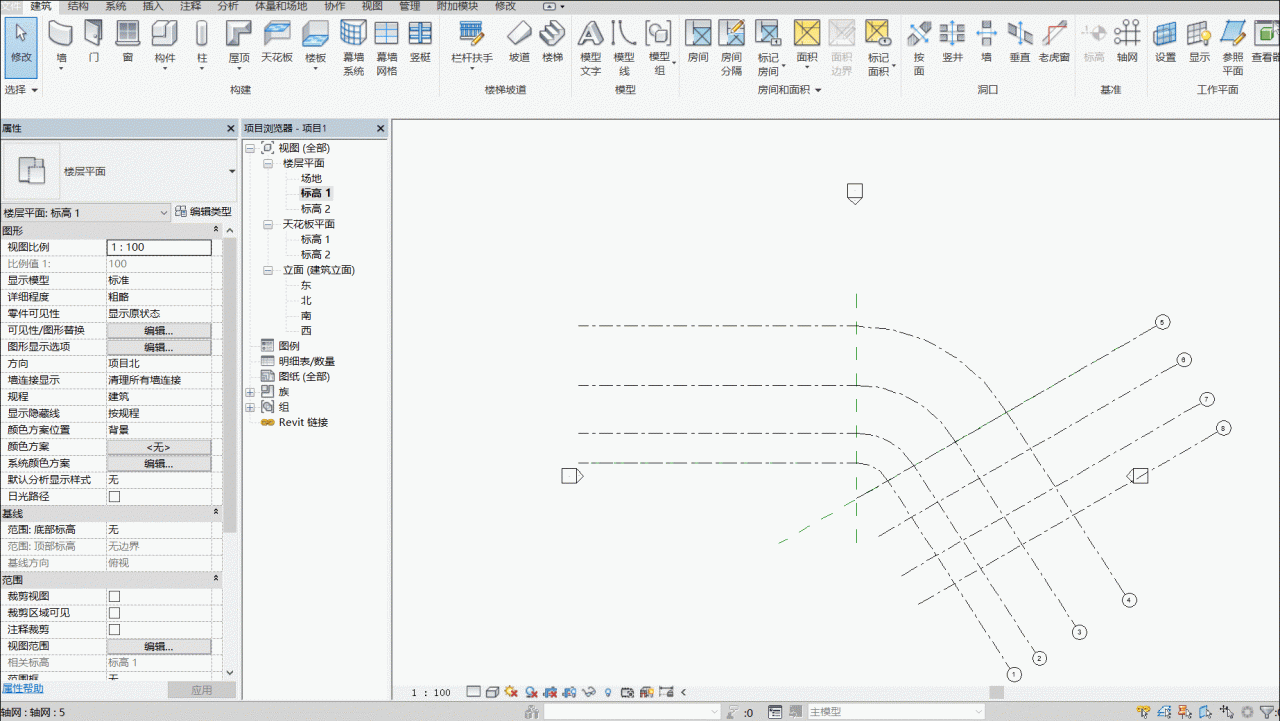

6、 沿着右方斜着的辅助线绘制右半部分轴网，后用拾取线功能完成右半部分总体绘制
7、 左半部分以同样的方法进行绘制

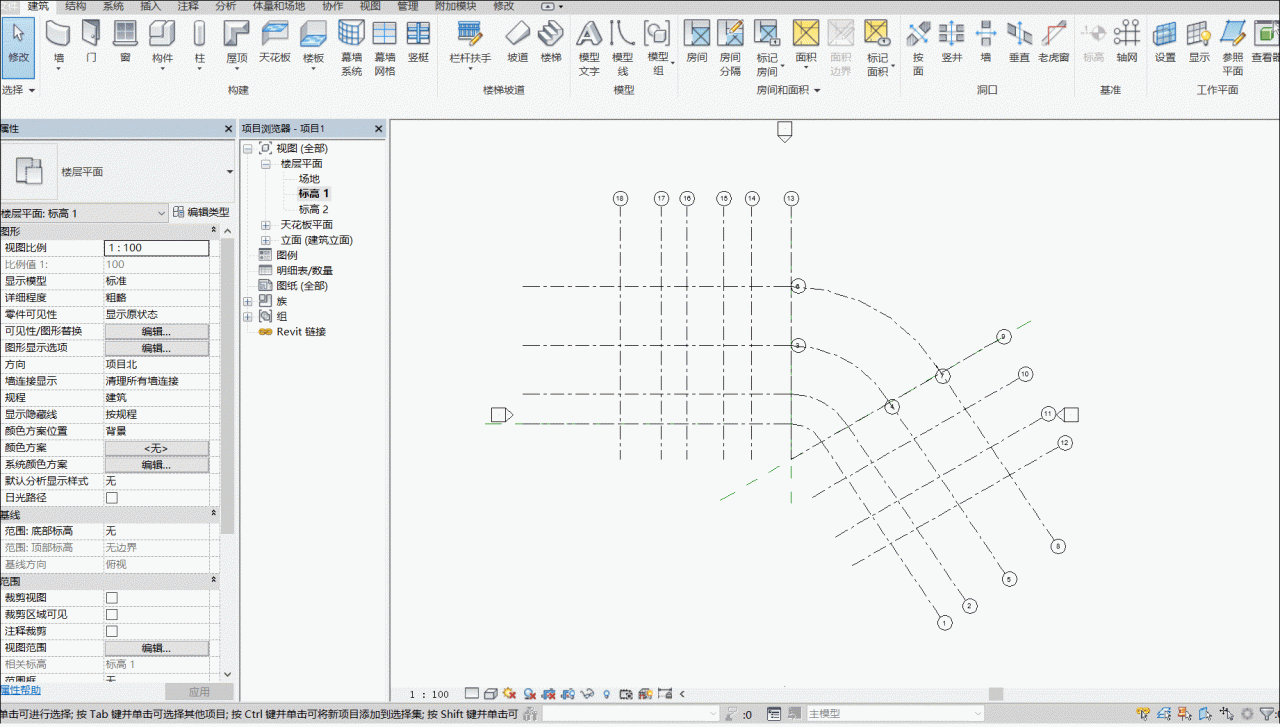

8、 绘制弯曲中间的标高，后简单修饰一下轴网即可
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
