一、项目概况

    睢宁县高级中学综合实验楼及报告厅项目位于江苏省徐州市睢宁县文学南路5号；总建筑面积：5432.00㎡，地上5层，其中综合楼面积为4992m2，框架结构，耐火等级二级，抗震设防裂度为八度。一层为化学实验室，二层为物理实验室，三层为生物实验室，四层为音乐教室，五层为通用技术教室。

    二、项目应用难点

    ●1.工期紧张：本项目工期仅为180日历天，需在秋季学生入学前实验室各项系统调试完毕，零差错投入使用；实验室功能复杂，同时场地狭小，现场另侧有学生教学工作正常进行，工程的进度计划管理难度高。

    ●2.管线复杂：综合楼一层为化学实验室，二层为物理实验室，三层为生物实验室，四层为音乐教室，五层为通用技术教室，生物、化学实验室各类排污管道设计要求严密精细，需有污水处理设施，管道走位较复杂。

    三、应用目标

    应用目标：通过BIM技术的运用，希望提升现场工作人员的沟通效率，同时收集数据为项目结算做准备，为未来同类型的项目提供技术支持。

    四、实施过程应用点

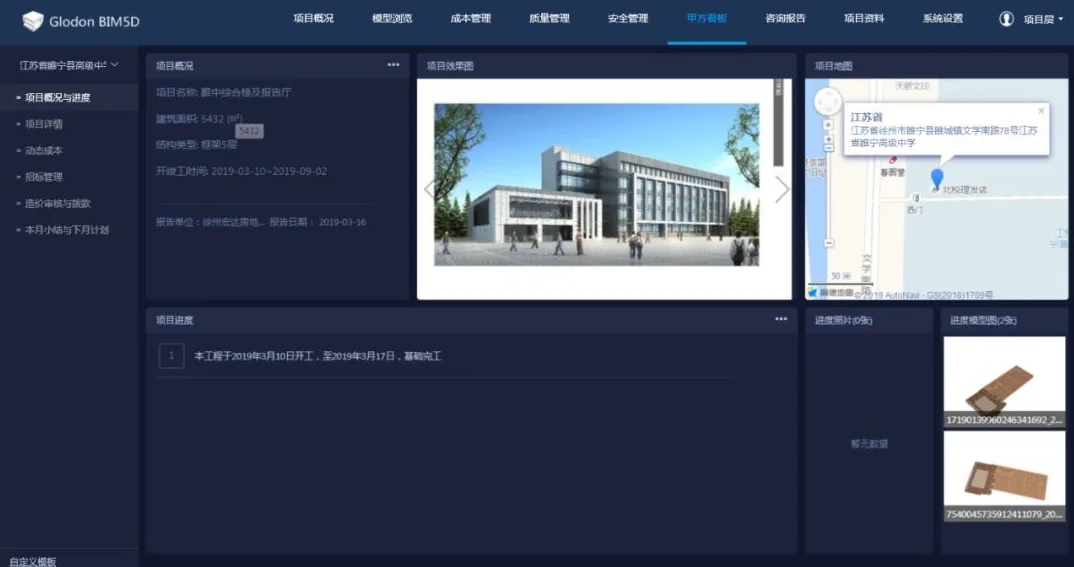

    1、资料管理

    通过和各个部门进行沟通，将项目相关资料上传整理，并同模型信息进行关联，实现模型、现场资料精确对应，保证同一位置各专业问题协调解决，实现信息沟通、各部门协同维护项目资料、项目成员随时随地查看项目资料的作用。满足现场资料的完整度，同时形成资料共享。

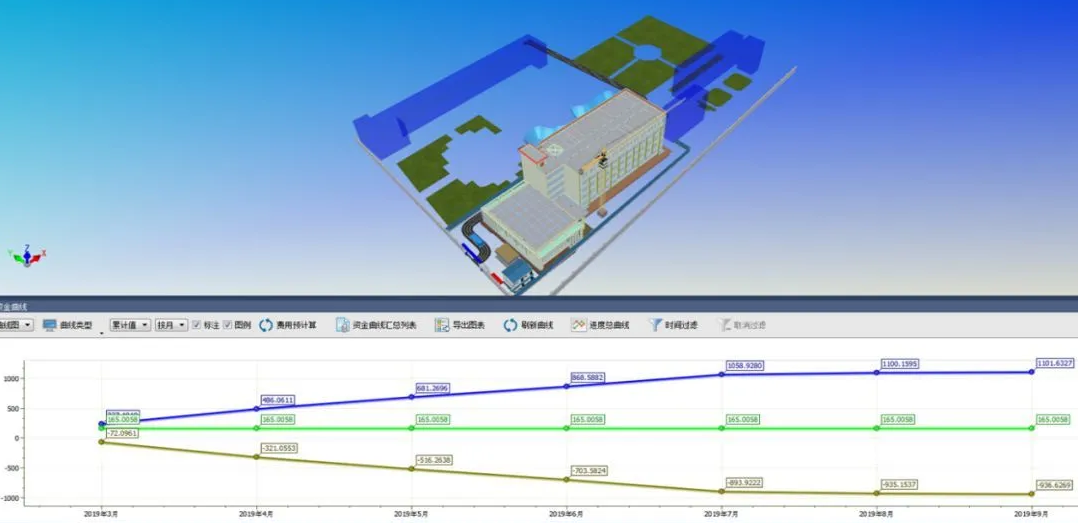

    2、动态成本

    在睢中综合楼项目项目全过程工程造价咨询服务中，BIM小组人员通过BIM平台信息化管理工具，录入项目前期的目标成本，对目标成本分级的各项成本科目的合约规划录入，明确各项成本科目所需要的费用明细，为业主方资金的管理提供有效依据，确保每笔款项的支出有据可依，各类合同方便统一管理，关联对应工程模型，后期调取快速查找，一目了然。

    3、施工进度模拟

    创新应用施工过程中组织协调的方式----进度模块。BIM多视口功能，通过BIM模型形象的展现项目的进展情况，随时随地三维可视化监控进度进展，实时展现计划进度，实际进度，计划和实际的偏差，多专业同时进度展示，让业主更好的掌控项目的进展，把控项目工期。

    4、查看模型

    通过模型视图、流水段、全景浏览模块的清单工程量查看导出功能，可以快速便捷地根据需求提取某段楼层或者某阶段的工程量，相比于以往想要查看某段楼层或某一阶段的工程量，只能通过在计价文件里自行分析拆解，更加高效便捷。

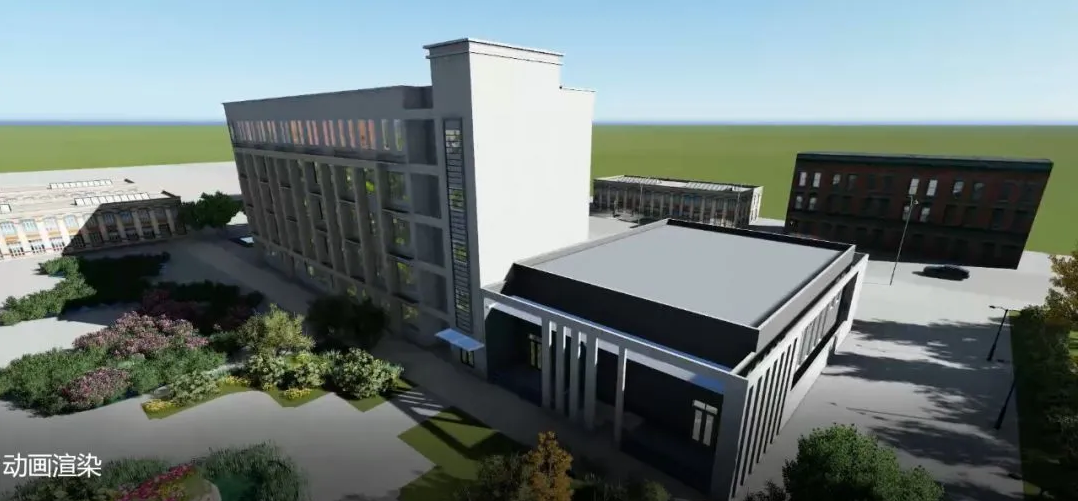

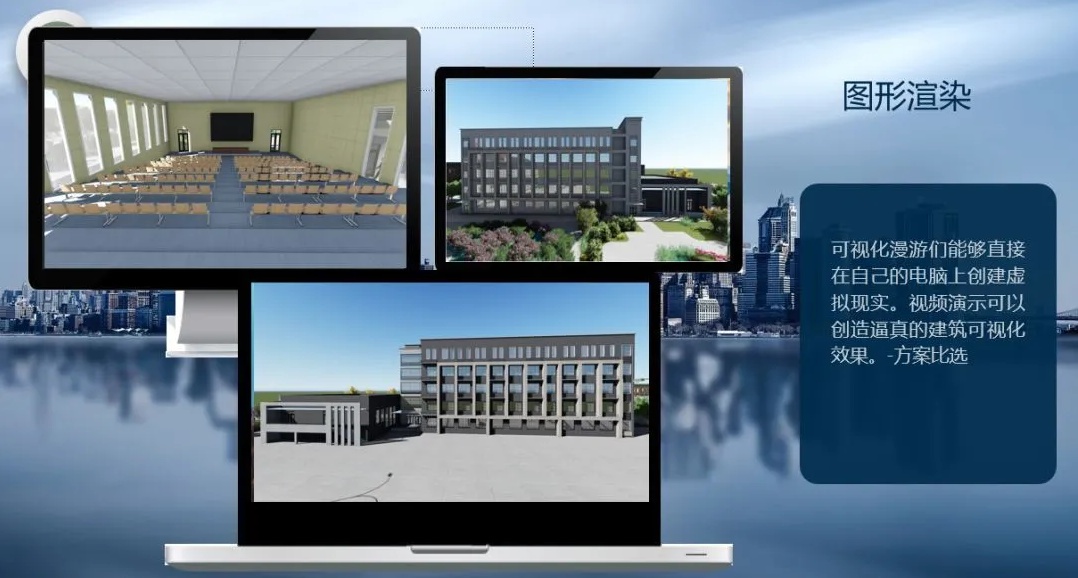

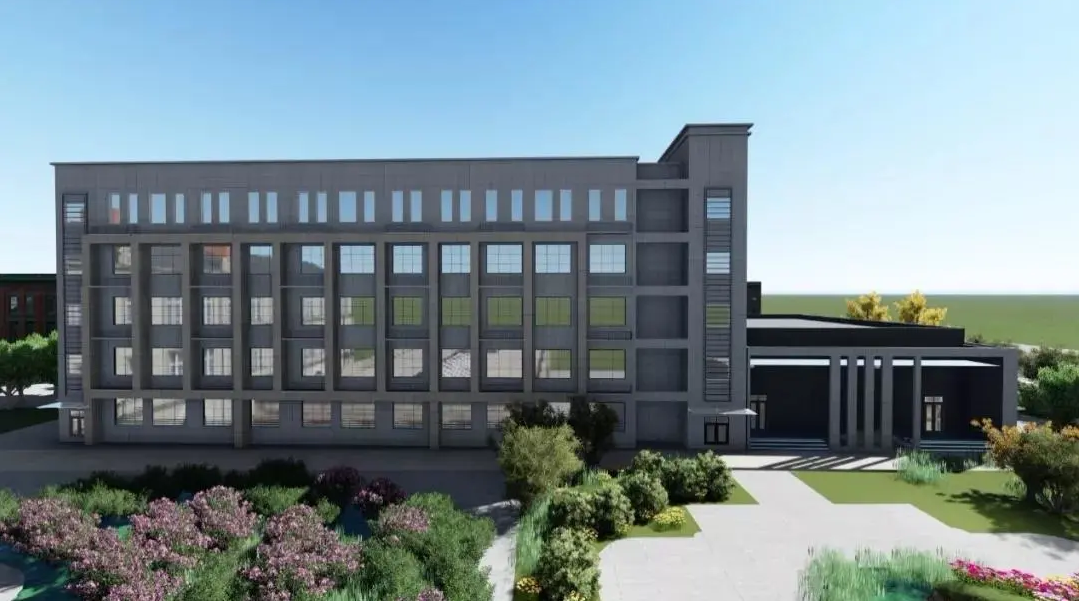

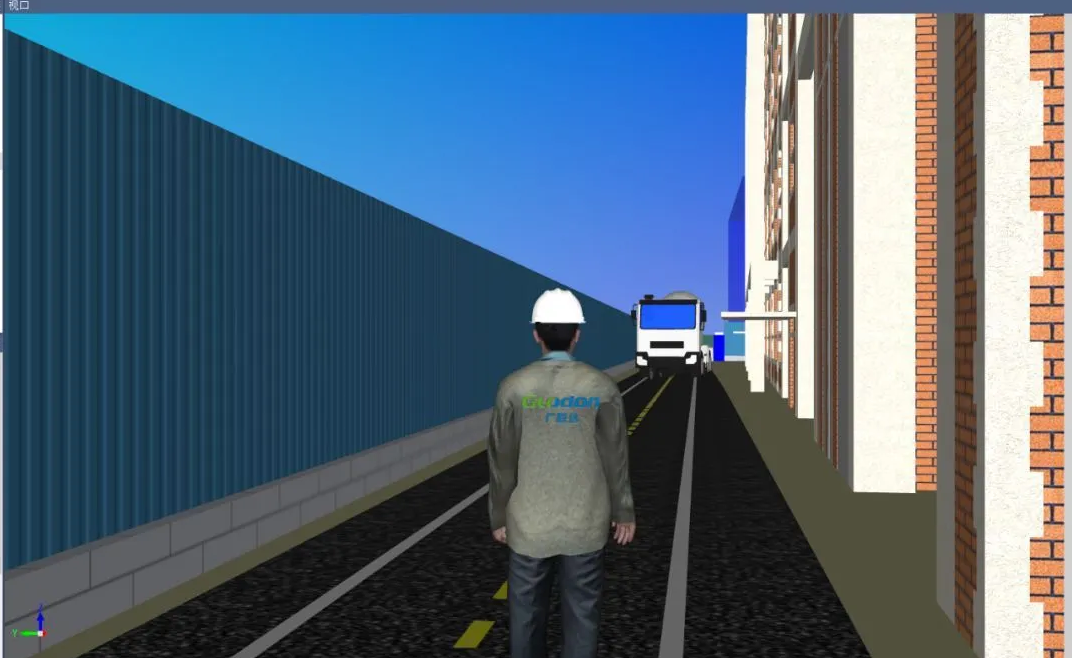

    5、动画渲染及路线漫游

    在项目施工前期，可以通过建好的模型，以人物漫游的方式，向业主方模拟展示建筑物内部构造及项目周围场地环境状况，提前了解项目环境。通过动画渲染展示建造的真实效果，及时全方位调整完成效果，以保证达成最佳效果。

    五、BIM应用总结

    睢宁县高级中学综合实验楼及报告厅项目造价跟踪审计采用BIM技术，通过BIM技术的运用，提升现场管理人员的沟通效率，同时收集数据为项目结算做准备以及为未来同类型的项目提供技术支持。本项目工期工期短，现场场地情况复杂，协调工作难，进度管理难度高，BIM技术的实施使得模型随着时间的推移，构件的资金曲线会有一个动态的呈现。
