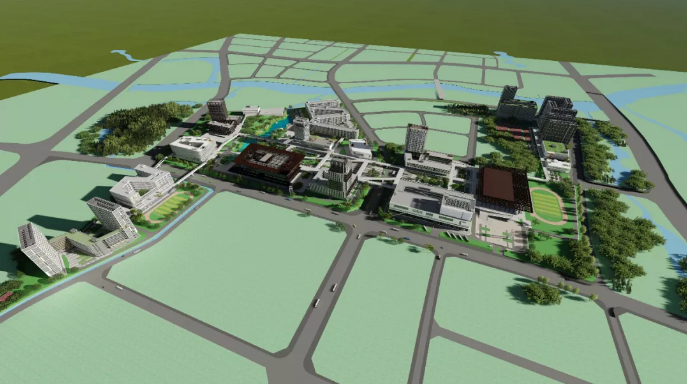

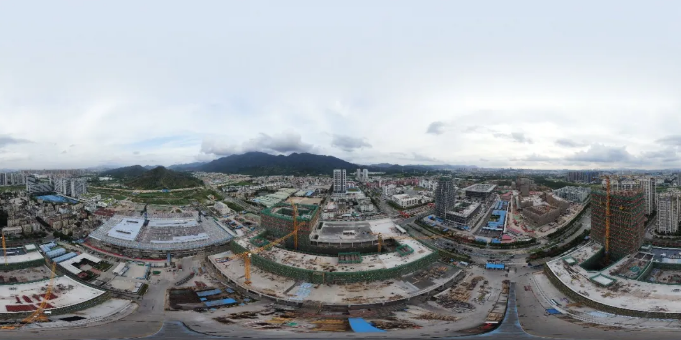

由上海宝冶承建的深圳技术大学是深圳市“十三五”期间重点打造的一所本科及以上层次的高水平应用技术大学，涵盖多媒体教室、实验室、实训基地等多功能场区。其中深圳技术大学项目Ⅳ标工期紧张、结构设计复杂、管综排布难度极高，在他们攻坚克难，各项任务有序推进的背后，有一股科技“黑势力”在源源不断的提供支撑，它就是BIM技术。

    BIM技术

    BIM（BuildingInformationModeling）技术是一种应用于工程设计建造管理的数据化工具，通过参数模型整合各种项目的相关信息，在项目策划、运行和维护的全生命周期过程中进行共享和传递，使工程技术人员对各种建筑信息做出正确理解和高效应对，为各方建设主体提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥重要作用。

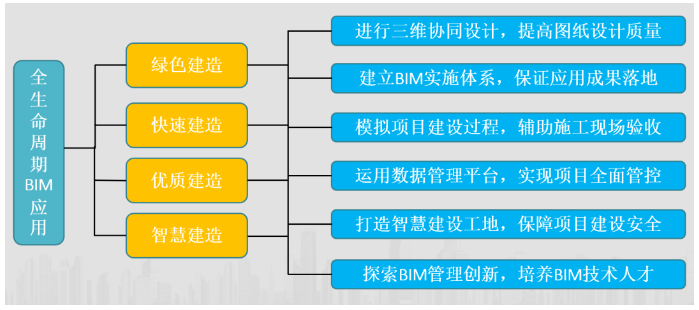

    项目自2018年12月开工以来，就成立了BIM工作室，根据工程内容，施工进度计划，制定相应的BIM应用点，并编制《BIM技术实施方案》与《BIM实施进度计划》，以确保BIM工作高效有序的进行开展。

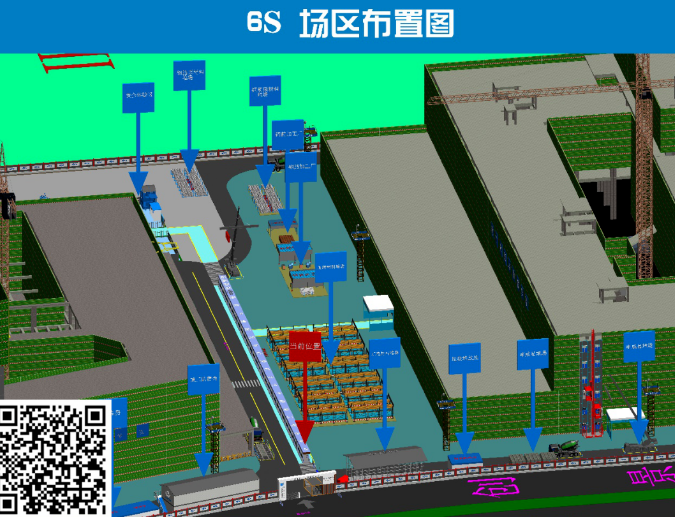

    01丨场地布置

    针对基坑及主体施工阶段，分别建立各阶段施工现场场地模型，对施工现场布置、施工现场塔吊运动、材料堆放转场、场地周转利用、现场运输交通、临时围挡周边环境影响、安全文明施工管理等进行模拟，对施工总平面规划合理性进行验证。

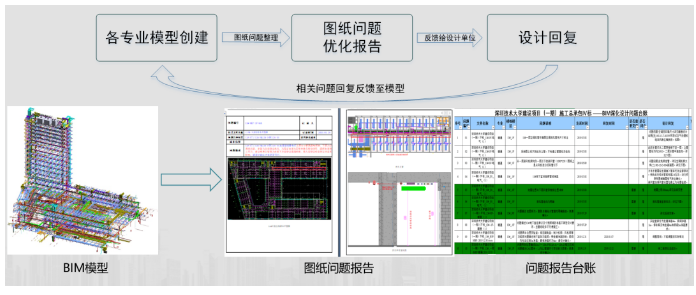

    02丨查漏碰撞检查，优化图纸

    BIM模型创建过程中，图纸问题及优化报告同步进行。利用BIM技术，在建设初期对施工全过程进行模拟，对布置中的潜在不合理进行预先排查，规避施工过程中可能出现的安全、质量问题，最大程度的减少因返工造成的经济损失。

    此外，BIM的集成优势可以使得规化、设计、施工、运营各方通过统一平台实现信息共享，协同的范畴从单纯的设计阶段扩展到建筑全生命周期，提高图纸设计的精度。

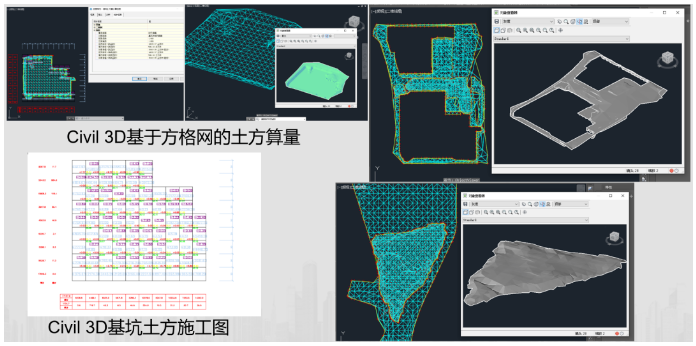

    03丨土方计算

    利用Civil3D对项目内土方平衡进行验算，对可用土方、所需土方、剩余土方进行比对，得出需周转土方量，达到产地内土方平衡，节约预算。

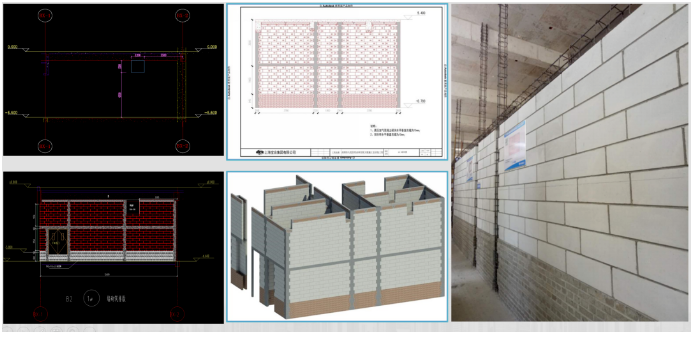

    04丨砌体排砖深化

    通过建立砌体排砖模型，确定构造柱，砌体灰缝及马牙槎等工艺标准，辅助技术交底。

    对每一面砌体墙进行编号，导出对应编号每一面砌体墙的砌体排砖深化图，用于给砌筑工人可视化交底，控制损耗、节约成本；并利用深化后的模型，统计混凝土砌块及灰砂砖的用量，以便进行下料。

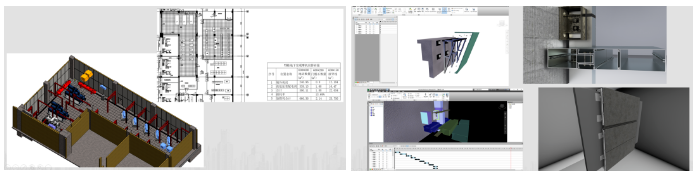

    05丨地砖排版/幕墙节点深化

    利用BIM模型，对瓷砖进行排版，合理优化地砖排布，减少损耗，在幕墙施工前对节点进行深化，指导现场施工。

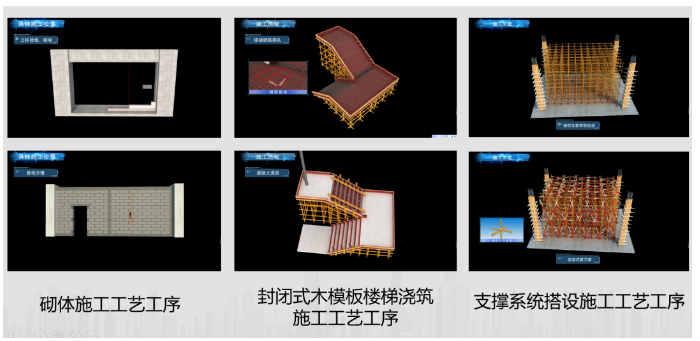

    06丨施工工艺流程可视化

    BIM技术将传统的二维图纸转化为3D模型，通过制作施工工艺视频，使得建筑各项细节无死角立体呈现，节省了传统图纸细节表达不清楚产生的释疑时间，使得施工指导统一、简洁、易理解。

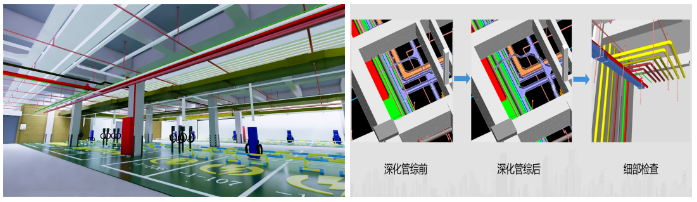

    07丨管综优化、净高分析

    经过BIM管线深化，出具净高分析图与净高分析报告，分析能否达到设计净高要求，提前发现净高问题，及时做出相应调整。

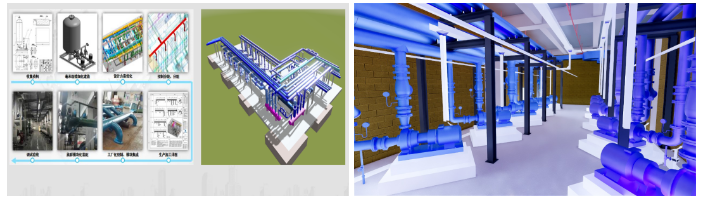

    08丨装配式机房深化

    将装配式机房提前在模型上优化，解决各专业之间的问题，制作装配式机房安装动画，进行可视化交底，提前与现场进行施工模拟将各类问题提前暴露，加快安装速度，减少后期可能出现的返工，提高设备机房的施工质量。

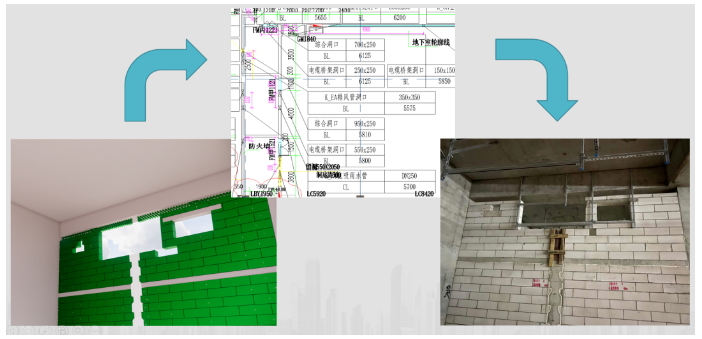

    09丨管线洞口预留

    利用BIM模型，在管线综合优化深化的基础上，对所有需要预留预埋的管线洞口进行标识和定位，并制作精确定位的预留预埋图纸。在结构施工前将预埋件、结构留洞位置提前精确定位，减少因施工误差导致后期对结构进行开孔的破坏，保证工程施工质量。

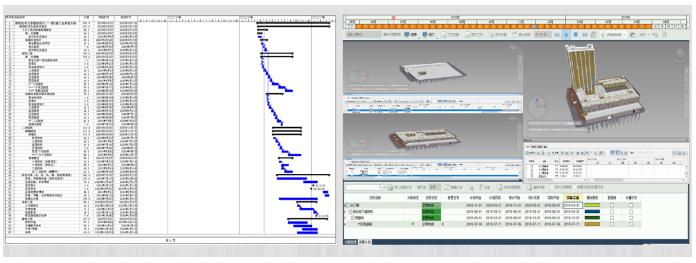

    10丨进度管控

    根据施工总进度计划，利用BIM技术进行虚拟建造，对施工关键节点进行把控，提前预知问题解决问题，避免造成窝工等问题，影响施工进度。

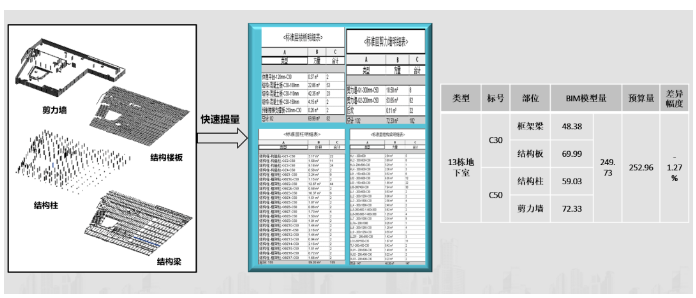

    11丨工程量提取及材料控制

    根据初步设计方案进一步构建BIM模型，形成项目的基本工程量信息。基于专业的造价软件查询工、料、机的市场价格，编制项目概预算文件，为价值工程分析和限额设计提供相关数据支持，实现材料的最优使用和成本的有效控制。

    创新BIM引领施工新时代，深圳技术大学项目将BIM技术广泛应用到工程量的统计、视频监控、可视化交底、管线碰撞检测等各个环节，通过BIM技术与各系统的交互、感知、决策、执行和反馈，实现一体化、模块化、智能化、网络化的施工现场过程管理，为项目安全、质量、工期保驾护航，助力项目提质增效，让工程建设实现了从“建造”向“智造”的成功蜕变。
