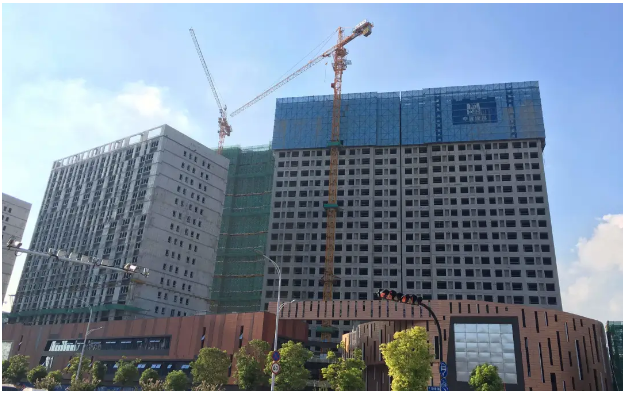

徐州万科淮西项目G、H、I、J地块工程，位于江苏省徐州市矿山路和工农北路叉口，框架、框剪、剪力墙结构，建筑面积约42万㎡，其中J地块总建筑面29754m，一栋32层住宅、两栋3层商业。

    01、项目介绍

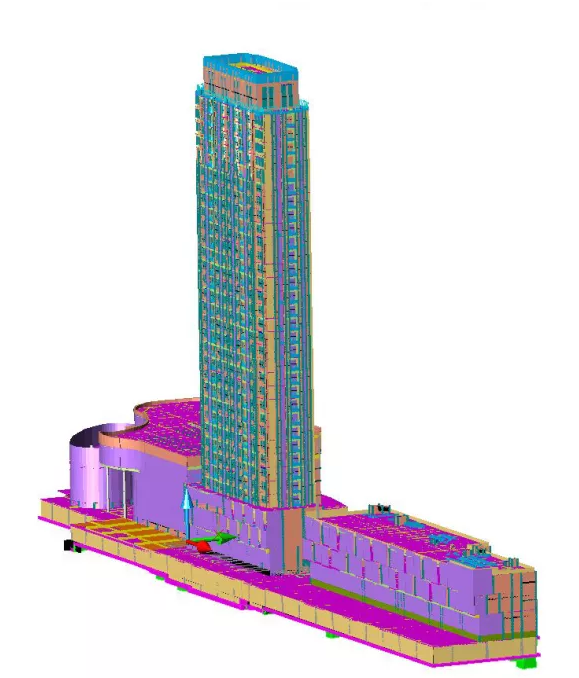

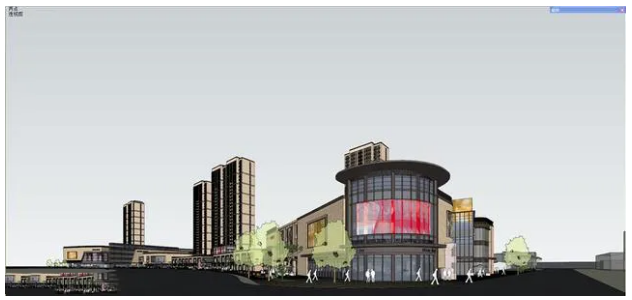

    BIM模型建立的过程，就是图纸问题、疑问发现的过程，三维状态下可以轻易发现工程问题。在徐州万科项目模型建立过程中，仅结构部分累计发现图纸问题：地上室：20个、裙房：18个、主楼56个，这样大大的增强了审核图纸能力，使图纸问题解决在施工之前。

    02、设计问题整理

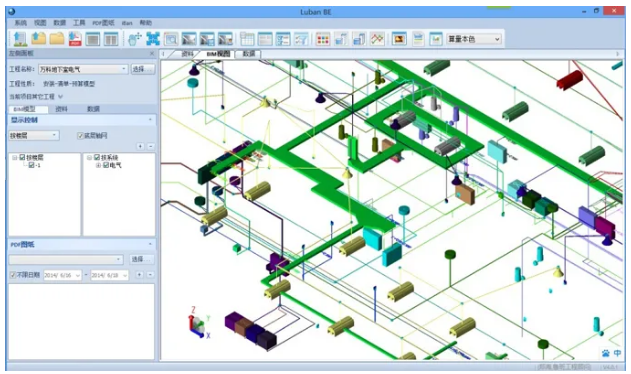

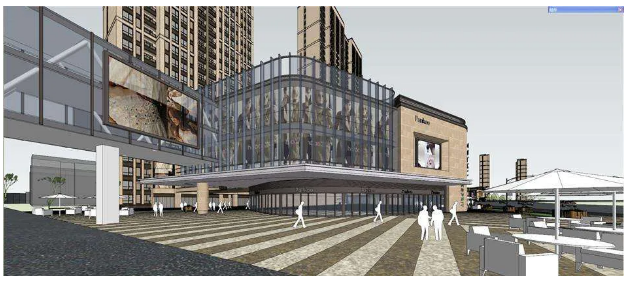

    通过多专业BIM三维模型碰撞检查，发现设计图纸中存在的问题，包括不同系统管件碰撞、梁与门窗碰撞、结构与安装管道碰撞等。

    03、三维可视技术交底

    施工前技术交底时，采用了利用BIM三维模型投放于大屏幕的交底方式。BIM三维模型所带来的好处是可对施工重点、难点、工艺复杂的施工区域进行可视化预演，通过多角度全方位对模型的查看使交底过程效率更高，也更便于工人理解。

    1.利用虚拟仿真技术，进行方案优化，保证绿色施工。

    工程中的大型设备安装，3D模型将以动态的方式展现设备吊装过程，中途若有碰撞发生，直至吊装模拟圆满为止，技术人员可依此模拟路径和吊装设备完善吊装方案及选用吊装设备。同时对现场合理布局，做到绿色施工、节能减排。

    2.施工工艺工法流程可视化展示。

    对工艺复杂、质量要求较高的节点部位，利用虚拟仿真技术进行关键节点操作工艺及质量标准的三维展示，制造身临其境的虚拟环境。

    04、安全、质量控制

    施工现场的安全员、施工员只需要在手机上安装相应的应用程序，可在施工现场随时随地拍摄现场安全防护、施工节点，并将现场施工做法或有疑问的照片通过手机连网上传PDS系统中，并与BIM模型相应位置进行对应。

    05、材料过程控制

    利用BIM技术关联数据库快速、准确获得过程中工程基础数据拆分实物量以及人、材、机消耗量，随时为采购计划的制定提供及时、准确的数据支撑，同时限额领料流程有据可循，为飞单等现场管理情况提供审核基础。

    利用施工软件中砌体排布功能，充分发挥已经建好的土建模型最大价值，使每一扇墙使用的砌体量和砂浆量控制在允许误差范围内，大大的减少二次搬运，节约工期和成本。
