预制装配式混凝土住宅的构件均为工厂提前预制，现场组装成结构，其整体性较差。这就要求混凝土节点具有足够的强度，并能满足结构抗震性能，因此混凝土的深化设计成为预制装配式住宅设计的一大难点。对预制装配式住宅混凝土结构而言，二维深化设计存在很多弊端，如缺乏三维概念，修改不便，不易处理孔道（波纹管）与梁柱节点钢筋冲突问题，无法进行施工模拟，施工出现问题多，缺乏与业主及其他专业的说服力，增加协调难度等。这就需要寻找新的深化设计方法，即深化设计阶段信息管理平台。

深化设计阶段管理平台的搭建主要包括梁、板、柱及复杂节点BIM模型，结构碰撞检查优化后信息模型文件以及二维施工图纸的创建。开发相应二次接口，使模型文件与设计、管理信息相关联，即完成了深化设计阶段管理平台的搭建。

①  复杂节点BIM族库功能

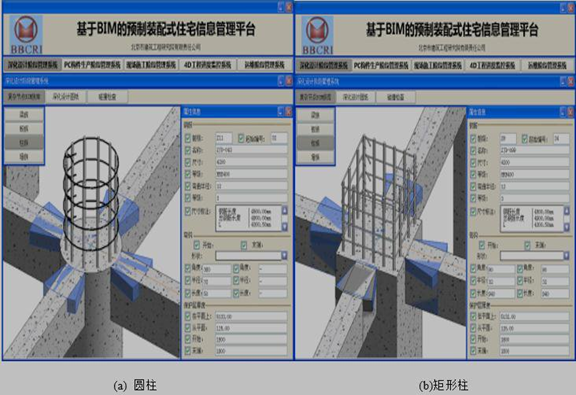

对于装配式钢筋混凝土结构而言，梁、板、柱及墙体的交点（即节点）配筋是设计的难点，同时也是时间消耗长、出错率高的部分。BIM模型集成了项目的大量数据信息，包括三维几何信息及各种非几何信息，如构件的材质、空间定位、时间属性、编码等等。针对BIM模型信息化的特点，并考虑装配式住宅设计常用参数，开发了复杂节点BIM族库功能。该族库包含常见的构件节点族，点击相应的节点处便会出现属性信息对话框，对话框中包括钢筋等级、半径、长度、角度及保护层厚度等参数，如下图所示。根据实际工程需要调整相应参数数据，构件族会自动按照参数更新，形成新的构件用于生成深化设计图纸及三维施工指导。

另外，对于一些不常见的复杂节点，平台提供了基于BIM软件的族编辑功能，用户可以根据实际需求自定义节点参数来完成复杂族的创建。

②  碰撞检查功能

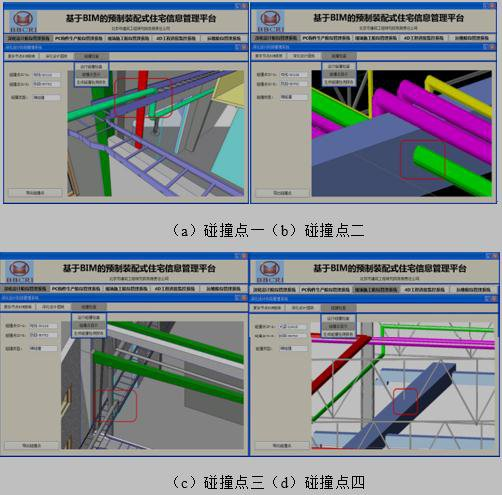

对Revit软件进行二次开发，形成碰撞管理器插件植入建筑信息管理平台，开发平台智能碰撞检测功能。该功能可以检查出结构碰撞点，并进行相应方案调整，得到优化后的信息模型文件。碰撞检测功能可以及时排除项目施工环节中可能遇到的碰撞冲突，显著减少设计变更，提高生产效率，降低由于施工协调造成的成本增长和工期延误，从而给项目带来巨大的经济收益。在进行碰撞检查功能后，点击碰撞点显示按钮，系统将会局部放大碰撞点位置进行提醒，方便设计人员对碰撞处进行模型修改，利用平台对某工程实现碰撞检查功能及碰撞点显示如图所示。

③深化设计图纸自动生成功能

在生成深化设计图纸前，应保证模型的准确性且没有碰撞点。

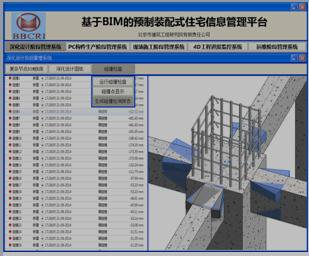

利用碰撞检查功能出具的碰撞检测报告及碰撞点显示功能，能够迅速确定构件间的空间关系。解决碰撞的方法有两种：第一种为直接修改碰撞点处构件参数，这种方便针对性强但再出现几十甚至几百个碰撞点的情况下比较费时；第二种为返回复杂构件BIM族库菜单进行参数修改，只需修改一种构件族，则整体模型中所有基于该构件族的构件都会自动更新，显然第二种方法更适用于装配式建筑。

当再次运行碰撞检查功能，出现的碰撞检测报告中提示碰撞点为0时，即可以利用BIM模型自动生成各平、立、剖面图以及构件深化详图。自动生成的图纸和模型动态链接，一旦模型数据发生修改，与其关联的所有图纸都将自动更新，省去手工绘图的时间。
