基于BIM技术钢结构模型拼装及节点深化
传统二维图纸表达内容有限，由设计院提供的施工图往往细度不够，为了能够更好地指导现场施工，需对各节点进行深化设计。基于BIM技术的可视化、仿真性及可出图性等特点可对其进行有效的细化、调整和完善。
该国际会展中心项目基于BIM技术的节点深化主要包括钢结构深化、幕墙深化及机电管线深化。
①钢结构深化

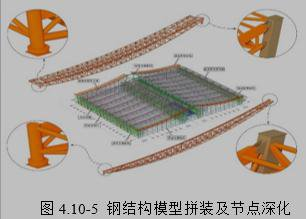

根据设计图纸，将各构件族组装成相应的钢架、张弦梁、支撑及支撑柱等，而后在相应的坐标位置及角度方向将其最终拼装成整体钢结构模型。在此模型基础上对各连接节点进行补充和细化，包括耳板、索头、索夹及螺栓等，如图4.10-5所示。
②幕墙深化
通过BIM模型根据建筑设计图纸及幕墙施工要求对幕墙的的面板划分、竖挺的选择、缝隙处理及连接节点的构造做进一步的细化和补充。幕墙系统模型如图4.10-6所示，其中连接节点细化模型如图4.10-7所示。
③机电管线深化

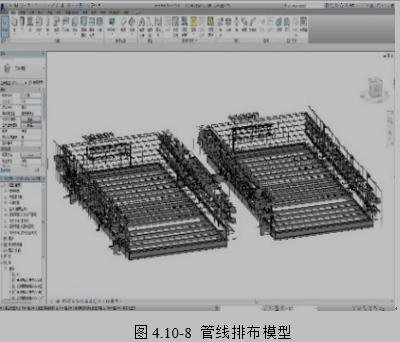

根据暖通、电气及给排水等专业的设计图纸分别建立管线模型根据不同管线的性质、功能和施工要求，进行管线位置排布统筹，如图4.10-8所示。在此模型的基础上再进行管线安装预留洞口及支吊架设计，根据可视化三维模型，可对其设计方案进行优化和调整。

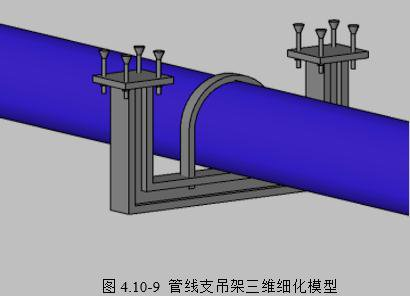

某支吊架方案模型如图4.10-9所示。
