BIM机电碰撞检查

将建筑、结构专业设计模型、整合后的整体设计模型导人碰撞检查工具，进行碰撞检查分析，发现设计碰撞问题及时进行反馈，按期提交检查报告，并参加各专业深化会议。将变更数据输人到BIM模型，采用BIM技术进行复核，进行相关专业碰撞检查，保证设计变更与原设计能合理结合。设计变更得到业主最终确认后，在BIM模型中做同步更新。

积极配合甲方、施工单位进行优化设计，及时提供研究模型、核查报告及碰撞报告。其中常见的配合要求列举如下：

1）在整个项目过程中配合甲方进行建筑面积的监测，实时反映各类设计变化对于建筑面积的影响。

2）施工图设计过程中，配合设计人员进行立面板块的优化分析。

3）对于设计院提供的施工图进行必要的CAD图纸的整理，以便完成建模工作。

4）配合模型对施工单位进行设计交底。

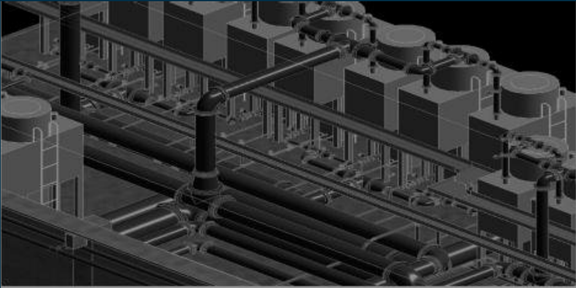

5）在大型设备招标过程中对各个投标方的产品参数、图纸、模型进行碰撞分析，并及时提供核查报告与碰撞报告。管线碰撞分析如下图

BIM机电管线深化设计

建模范围是机电全专业，包括空调、采暧、给水排水、雨水、消防、强电、弱电、燃气、市政。模型与服务内容列举如下：

（1）管线直径大于等于15mm的各机电专业管线（包括必要的预埋管线）、设备机房内的管线、阀门、管道支吊架、管线的坡度、管道的保温；对各种管线/管井/吊装孔等竖向空间贯通性进行核查。

（2）各类机电末端举例灯具、烟感、温感、喷淋、风口、喇叭、灯具、温控器、计量仪表、开关、插座、消防控制器、安全出口指示、阀门、摄像监控点、消火栓、排烟口、正压送风口、风机盘管等。

（3）构建机电设备及末端的零件库（提供甲方通用格式文件和数据库）此零件库充分反映机电设备及末端的特征。

（4）市政搭建与项目有关的市政管线、阀门、市政井等模型。

（5）机电深化图纸配合对各机电深化图纸/机电分包商的BIM模型进行汇总管理，并进行跨专业碰撞检验：机电管线综合图、管井大样图、机电预留预埋图、土建预留洞图、弱电深化图、消防深化图、变配电室深化图、中水深化图。

（6）机电设备招标服务配合甲方对大型机电设备招标（制冷机、冷却塔、新风热回收机组、电梯等）进行多方案不同设备尺寸建模比选。

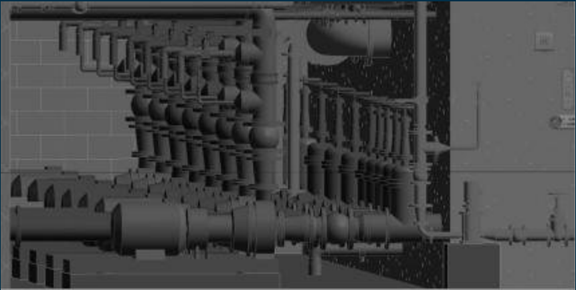

（7）模型更新机电设备定标后，根据甲方选定设备更新模型，包括设备基础、设备布置及管线的连接。建模范围如图。
