传统机电设计步骤和BIM机电设计步骤有什么区别？
将传统机电深化设计步骤与BIM机电深化设计步骤进行对比。
（1）传统机电深化设计步骤
成立深化设计小组一明确设计思路一收集设计参数一熟悉建筑图、精装修图以及功能区划分布置一领会业主方的技术要求，对比国家设计及施工规范标准，不违背国家强制性标准，了解关键设备及材料的型号规格、安装工艺要求等一提出深化设计大纲一各专业互相提供设计参数并提出配合条件一绘制各专业深化设计图纸一各专业深化图纸送业主和顾问审批一审批通过后绘制机电综合图一机电综合图与精装修图核对无误后送业主和顾问审核—原设计单位批准一—审批通过后打印施工图并分发各相关专业施工班组一对现场施工人员进行设计和施工交底一配合施工及对施工过程中发现的问题及时反馈和修改图纸一绘制竣工图。

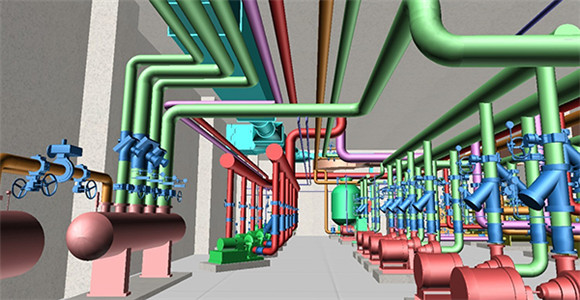

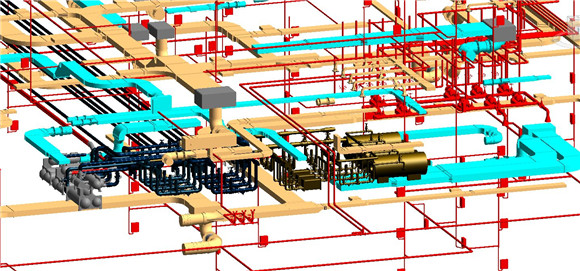

（2）BIM机电深化设计步骤
成立深化设计小组一明确设计思路一收集设计参数一熟悉建筑图、精装修图以及功能区划分布置一领会业主方的技术要求，对比国家设计及施工规范标准，不违背国家强制性标准，了解关键设备及材料的型号规格、安装工艺要求等一明确及统一各专业的绘图标准和图层、颜色及深化程度一提出深化设计大纲一各专业互相提供设计参数并提出配合条件一绘制各专业深化设计模型一将各专业深化模型出的碰撞报告及安装所需的区域净高分析送业主和顾问审批一审批通过后修改机电综合模型一机电综合模型与精装修图（土建、结构模型）核对无误后送业主和顾问审核一原设计单位批准一审批通过后生成施工模型并分发各相关专业施工班组一对现场施工人员进行机电深化设计模型展示和施工工艺技术交底一配合施工及对施工过程中发现的问题及时反馈并修改模型一绘制竣工模型。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
