    如何在Revit中实现不同设计方案对比

    广筑土建工程师 常健

    在方案设计阶段，设计师有时候会不可避免地碰到建筑局部需要调整设计的情况，一般的流程是设计师提出几种不同的方案选项供甲方进行比选，这个时候，我们肯定不希望去创建多个模型来展示多方案，这个时候，revit自带的“设计选项”功能应运而生。通过这个功能，你可以创建不同方案的三维视图提供给客户。下面小编带大家看看“设计选项”的具体流程：

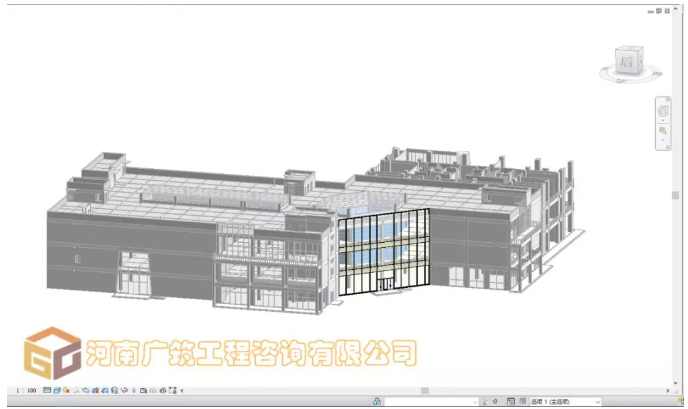

    1、这是三层商业建筑，建筑主体已经生成，我们需要比选门厅处不同幕墙板块效果，假设有两套幕墙方案，分别是选项1（幕墙方案1）和选项2（幕墙方案2）。

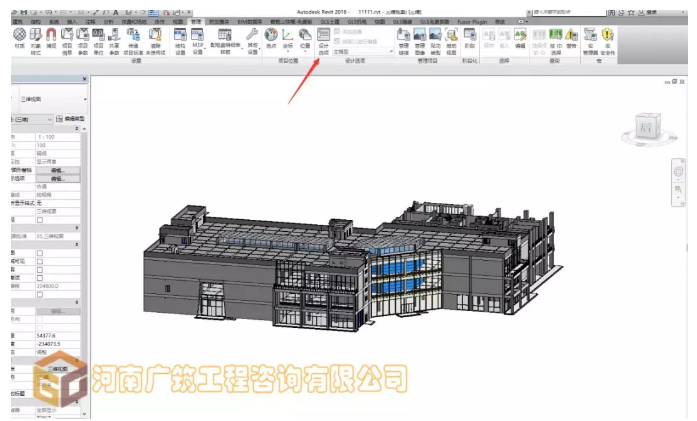

    2、点击“管理”选项卡——设计选项。

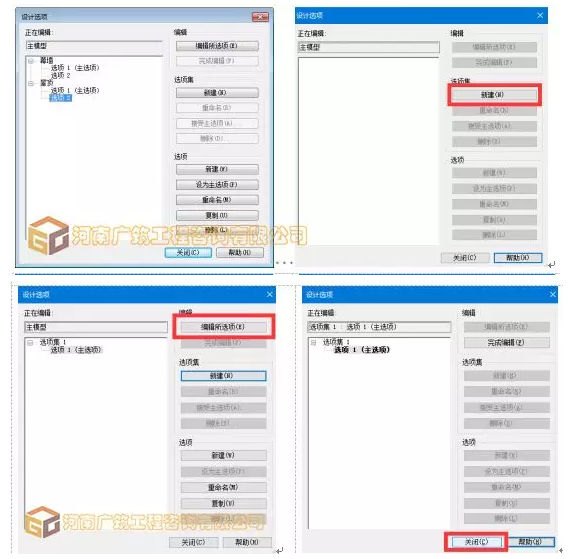

    3、点击“新建”，建立一个选项集并在选项集下自动生成选项1（幕墙方案1），再次点击“编辑所选项”进入编辑选项1模式，关闭对话框。

    选项集的介绍：创建一个设计选项集以显示建筑入口的其他设计；也可为屋顶创建其他设计选项集。每个设计选项集均包含一个主选项和一个或多个次选项；选项集和选项都可以重命名哦。

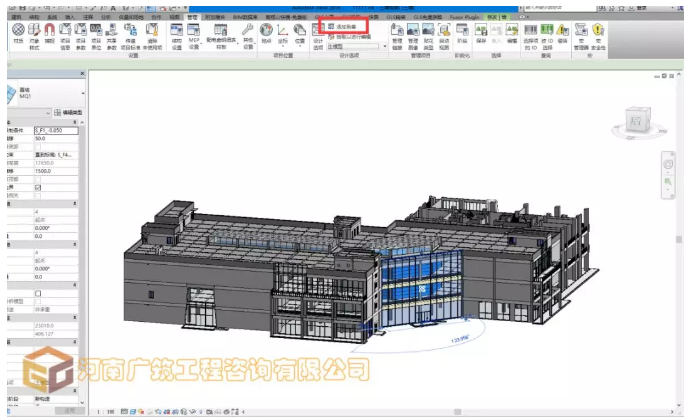

    4、进入三维视图，选择需要修改的墙体，然后点击“添加到集”。（这里需要注意的是在没有建立选项集之前，所有的图元都是建立在主模型里，需要调整至主模型视图才可以进行选择）。

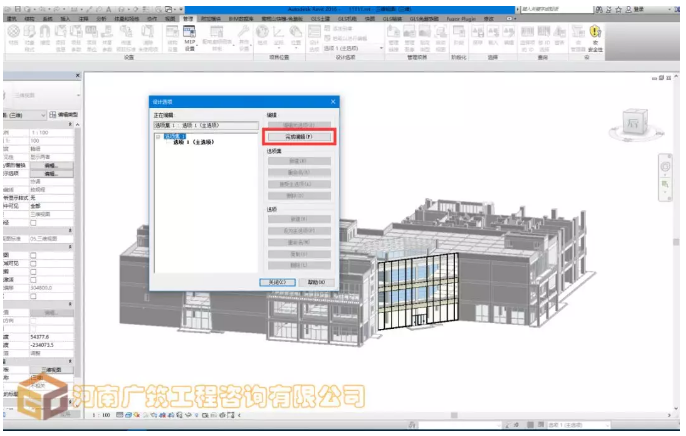

    5、选择选项1中要修改的实体墙，在属性面板选择点击下拉菜单，选择对应的幕墙系统，再次进入“设计选项”选择选项1，点击“完成编辑”，然后关闭，到此，就完成了选项1的设计。

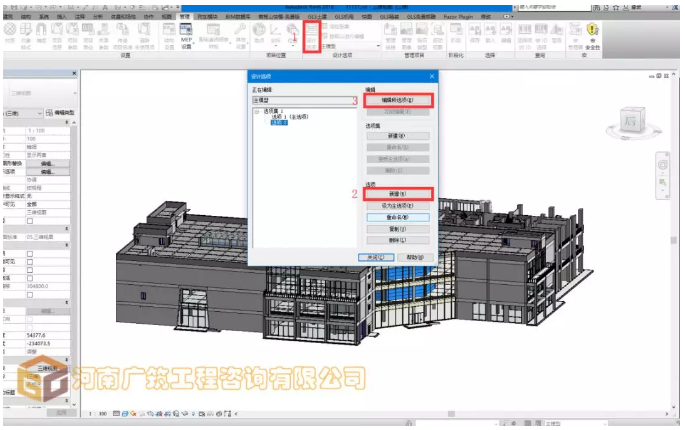

    6、接下来开始选项2（幕墙方案2）的设计，在“设计选项”面板中，点击新建，新建选项2，然后选择选项2，点击“编辑所选项”，关闭对话框，开始对选项2部分进行编辑。

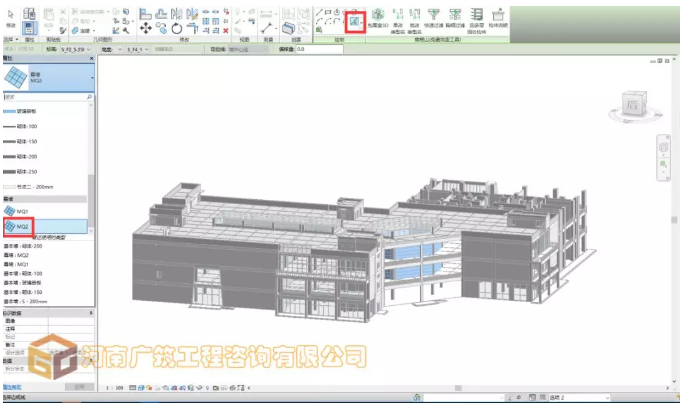

    7、选择“建筑”选项卡，选择“墙”；进入三维视图，点击“拾取线”命令重新建立幕墙部分（这里需要注意的是这部分的幕墙已转换为选项1中的图元，在选项2中已经看不到了，需要重新建模）。

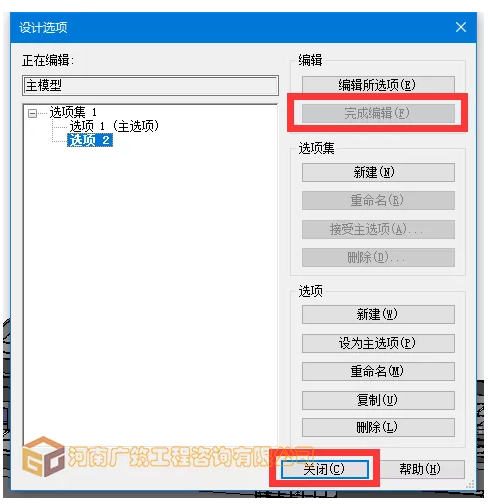

    8、再次进入“设计选项”选择选项2，点击“完成编辑”，然后关闭，到此，就完成了选项2的设计.

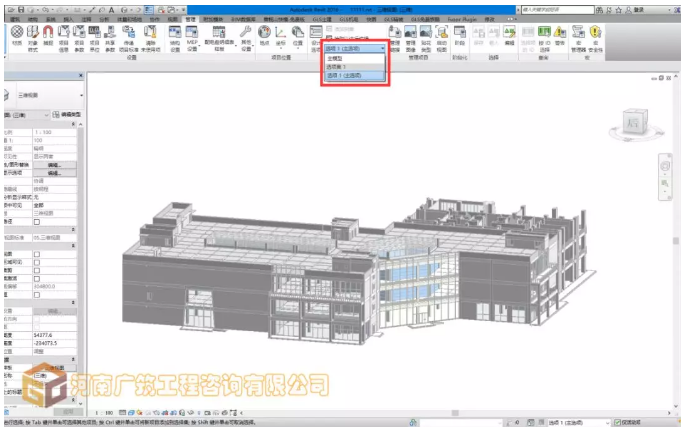

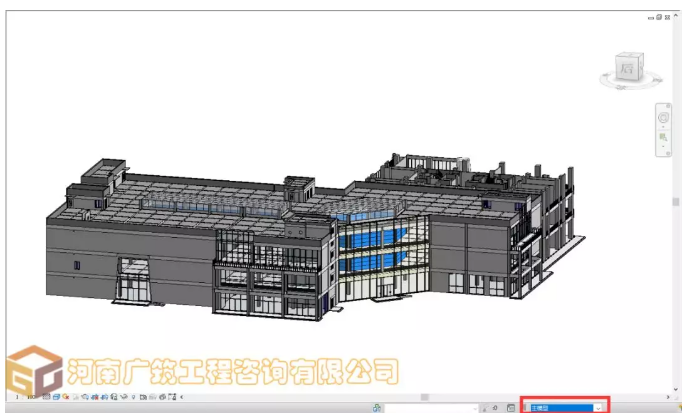

    最后，我们可以通过状态栏下的选择框，快速切换不同的幕墙方案，非常快速直观。默认主模型将显示主模型和每个集中的主选项。

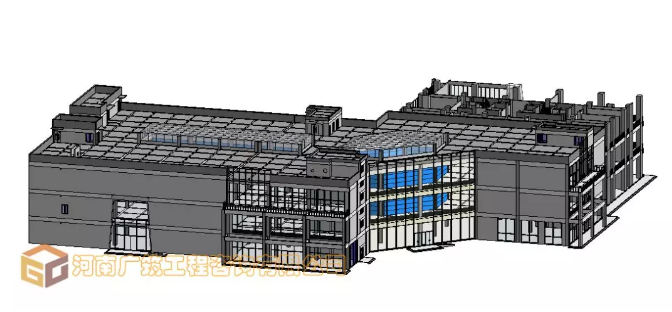

    下图是幕墙方案1：

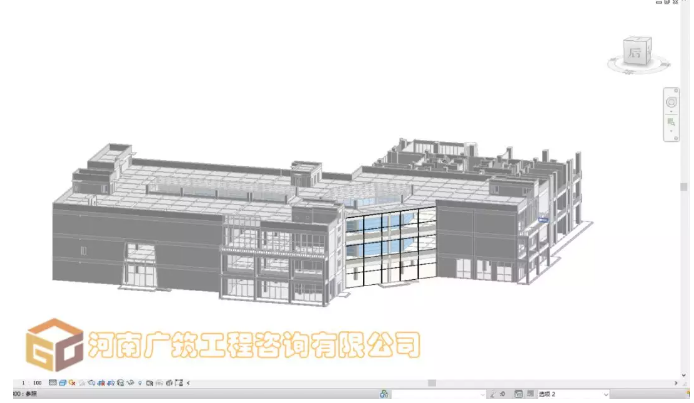

    下图是幕墙2：

    通过这种方式，可以快捷有效地将设计师的方案展现给客户，提高了设计师的工作效率。
