一、项目介绍：

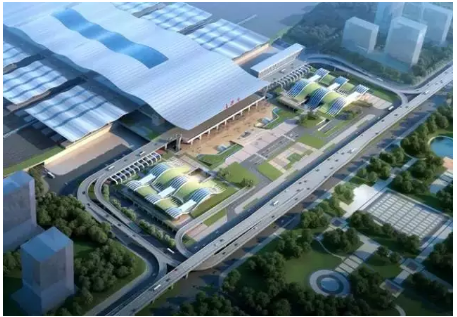

    湖南三建BIM工作站试点项目为长沙市火车南站站前东广场主体工程，项目位于长沙火车南站东侧，支路二与支路三之间。本工程南北长464m，东西宽156m，总建筑面积约17万平方米，地下三层，分左中右三块区域，地上分南、北栋二层以及南北匝道桥。地上建筑一层主要功能为公用服务大厅，地上建筑二层为配套服务办公用房。

    二、BIM工作站基本情况：

    2.1人员配置：

    火车南站东广场BIM工作站采用集团BIM中心流动站+项目部固定站模式。

    由集团BIM中心委派业务处周泉为流动站负责人，提供相应的技术指导。湖南三建BIM分中心委派杨玉泽为项目固定站负责人，BIM分中心与长沙分公司共六人参与工作，其中土建两人、安装两人、商务两人。

    项目部BIM从业人员专业技能评分如下（五分制）

    安装专业技能 2分  软件技能 2分

    商务专业技能 3分  软件技能 3分

    土建专业技能 4分  软件技能 3分

    人员结构中土建专业较强，安装专业相对较弱，且软件技能普遍不高。

    2.2应用软件介绍：

    广联达BIM审图软件（专业间检查沟通）

    广联云+广联达BIM5D（模型整合，信息归总应用）

    广联达钢筋BIM算量软件GGJ（建立项目钢筋模型）

    广联达土建BIM算量软件GCL（建立项目土建模型）

    Revit2014（建立项目场布、土建、钢筋模型）

    Navisworks（做简单的施工动画）

    Lumion（做漫游动画）

    其中较为成熟的是广联达钢筋以及土建算量软件，暂时还未将广联达造价软件GBQ中的信息整合。

    三、BIM实施中具体问题及解决方法：

    问题1：场地模型建立困难

    广联达场布软件某些方面功能不足，不能很好的根据现场布置场地，项目临时场地模型建立困难。

    解决方法：改用Revit建立场地布置模型，由集团BIM中心派出人员指导模型建立。

    问题总结：Revit软件应用不熟悉，而且工作站建立时间较晚，场地模型没有为场地布置起到指导作用。平整场地可以用广联达场地布置软件建立场布模型，非平整场地可以借助集团Revit场地布置的族库快速建立模型。

    问题2：模型整合应用困难

    模型建立缺乏整体规划，导致精准建模存在较大问题。安装专业熟悉程度不高，难以建立符合项目实际的准确模型。

    解决方法：确定建模标准，明确应用点后按应用点确立模型详细程度，按集团统一标准建模。

    问题总结：模型建立如果没有依据标准，后期会产生很多问题，极大的降低模型应用的效率。

    各公司BIM工作站在建模前，建模规划的准备工作必不可少。可以参照集团统一标准，或者派人员到BIM中心学习建模标准。

    问题3：专业知识不够丰富

    按标准建立模型并不仅仅指软件的标准，更需要专业的标准，这些标准来源于图集、规范以及平时的施工经验。由于安装建模人员经验不够，导致不能很好的发现问题，调整模型。

    解决方法：准备相关图集、规范、建筑施工手册，尽可能详细的记录设计说明中的要点。建立部分模型后，邀请项目部技术人员参与并提出建议。

    问题总结：除了按一定的标准建立模型，还需要有较强的专业知识发现模型的问题，并记录问题，调整问题，反馈给项目部。有些项目采用1+1的方式进行工作，即一个软件操作人员+一个施工技术人员协调建立模型。

    问题4：模型建立后的应用

    目前项目上建立了一套广联达土建模型，一套广联达钢筋模型，一套Revit土建模型，一套Revit安装模型（未完成），广联达模型与Revit模型在5D平台上的应用不是很明确。

    解决方法：项目部派商务人员学习广联达BIM5D，在GCL、GGC、BIM5D、Revit这些软件中按照各软件的功能划分好应用点，同时做好Revit安装模型与广联达土建模型的整合。

    问题总结：解决这个问题，需要做到各类软件统筹应用，对建模人员有较高的软件技术以及专业技术要求。在按标准建立准确模型后，需要按不同的应用点深入摸索挖掘。可参考集团BIM中心技术服务清单。

    四、项目相关图片

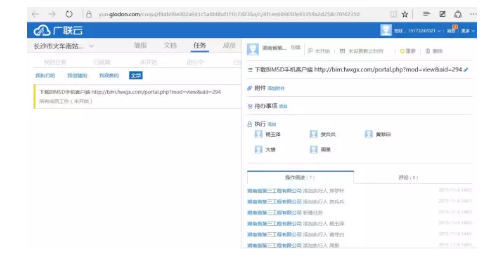

    广联云分配任务

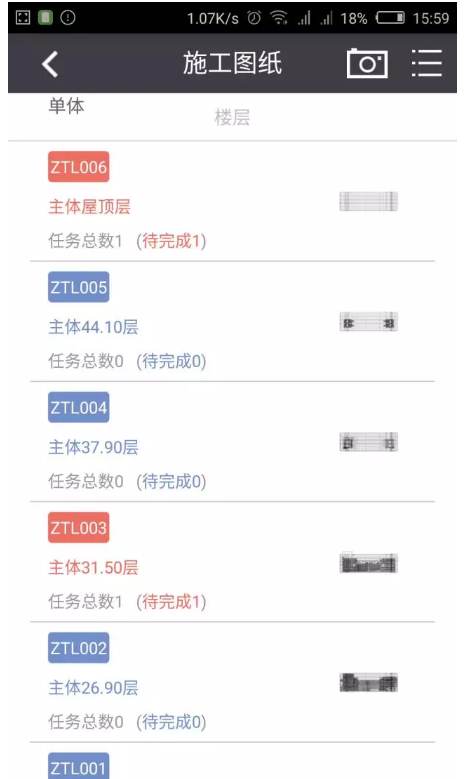

    手机端上传并查看质量、安全、进度照片

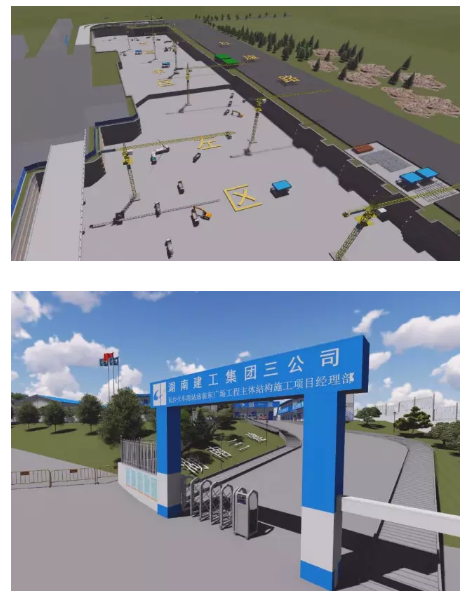

    虚拟场地布置

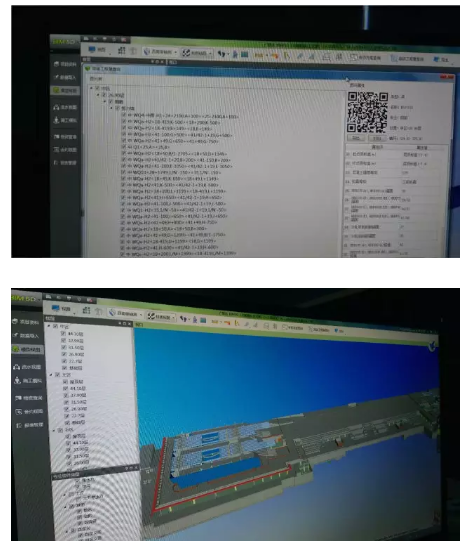

    BIM5D中的模型及构建二维码

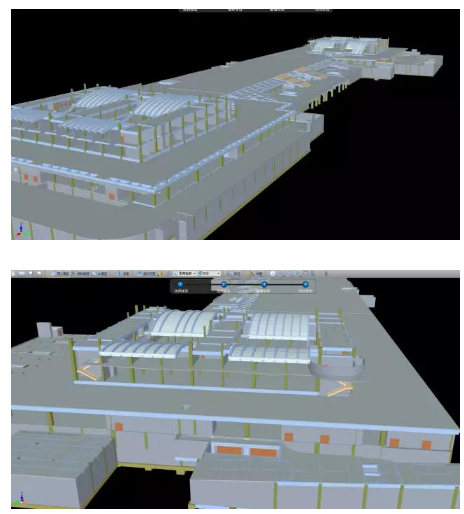

    Revit导出的土建模型在广联达BIM审图中进行检查
