BIM桥梁技术案例：赣深高铁特大桥BIM+3D打印应用
赣深（赣州至深圳）高铁下行疏解线福龙路特大桥，位于深圳市龙华区，上跨既有广深港高铁，为单线曲线桥，主要跨越广深港高铁和福龙路。广深港高铁与线路夹角8度，夹角很小，采用门式墩跨越。

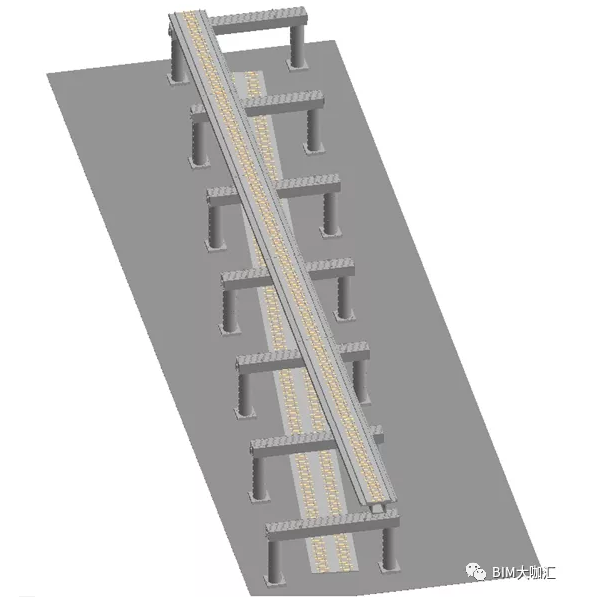

一、BIM建模，按照施工图图纸进行BIM模型创建，并在施工图BIM模型基础上进行深化设计，模型深度达到LOD400，可用于指导工厂加工。

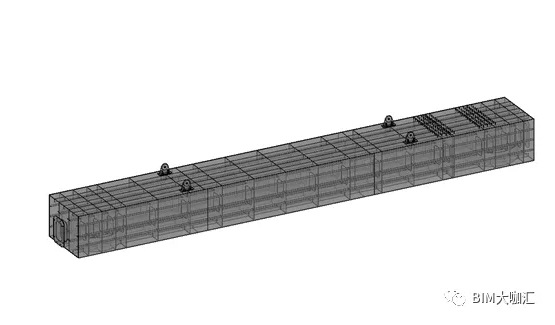

钢盖梁深化BIM模型

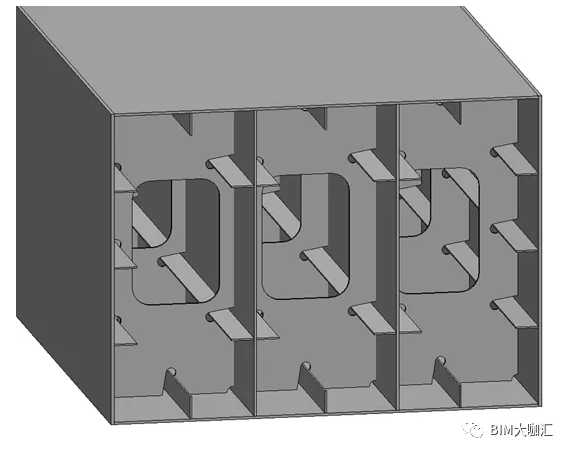

钢盖梁深化BIM模型剖面细部

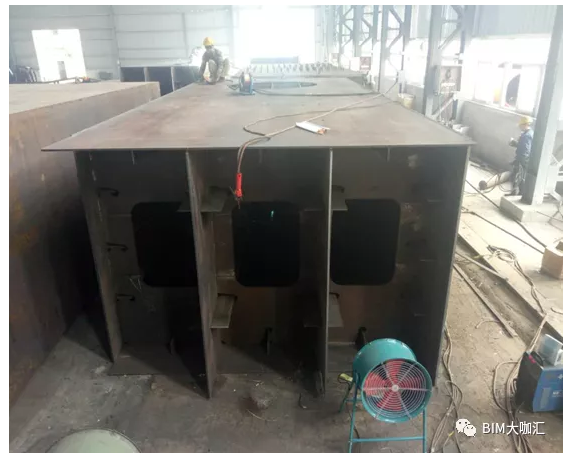

工厂加工钢盖梁
二、3D打印，深化设计后的BIM模型，直接用于3D打印，打印比例1:50。本项目采用熔融沉积式(FDM）3D打印技术+激光雕刻，以实现更好的打印出来的实体模型效果。实体模型外壳采用透明3D打印，以便更好的向参观人员展示设计内部细节，也可用于焊接安装工人的培训。

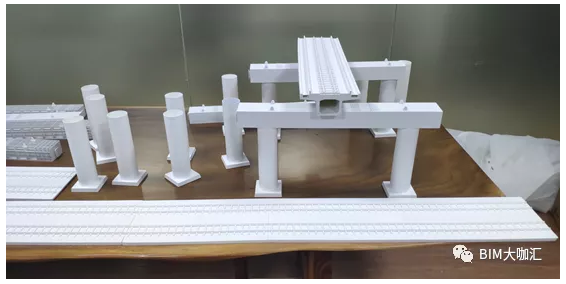

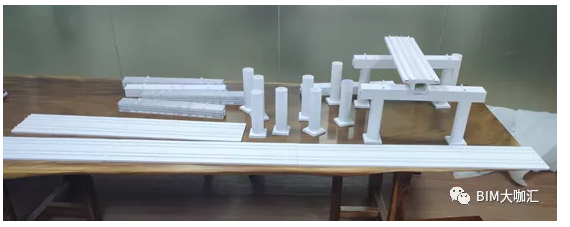

3D打印出来的实体模型
3D打印出来的实体模型

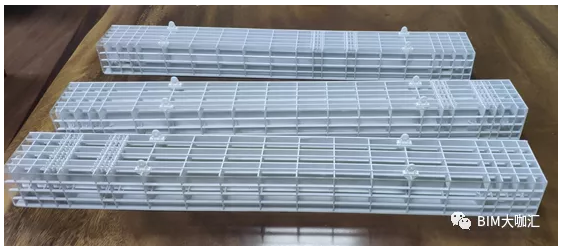

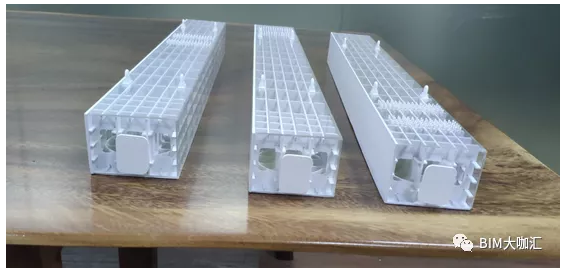

透明3D打印效果
透明3D打印效果

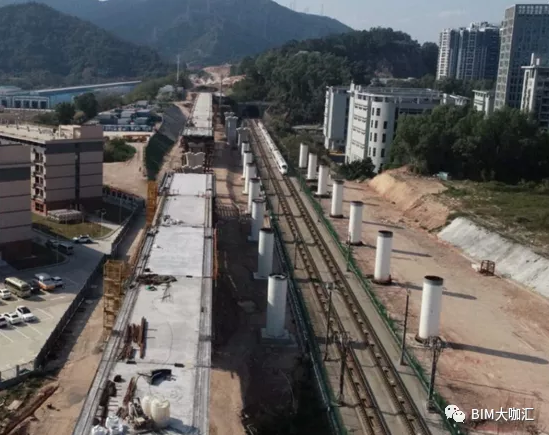

三、现场施工，基于BIM模型进行施工进度及施工工序的模拟，保证施工进度按计划进行，模拟可能出现对既有高铁线的影响情况及危险源，提前进行预防。
