BIM放样机器人应用实例:梅溪湖城市岛项目基于BIM的LN-100放样机器人软件操作流程分享
文章来源:湖南建工BIM中心
梅溪湖城市岛项目钢结构设计形式独特,结构新颖,对拼装精度控制、安装精度要求高,如何将空间三维结构安装到设计的空间位置,控制过程极为复杂,测量工作量较大。为提高工作效率,保障工程进度,湖南建工BIM中心在本项目采用基于BIM模型LN-100自动放样机器人。对海量点位数据进行放样及校核。
基于BIM的空间放样定位目前在国内应用较少,且软件操作流程不够完善。湖南建工BIM中心完成了基于BIM的LN-100放样软件流程的探索,现将此过程与大家分享。
TEKLA模型转REVIT模型

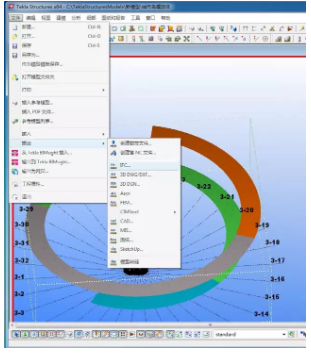

第一步:将TEKLA模型输出为IFC格式。

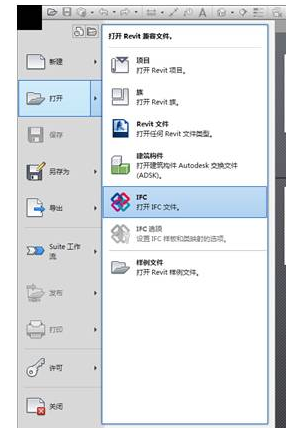

第二步:将IFC格式模型导入REVIT。
在模型上设置控制点及放样点

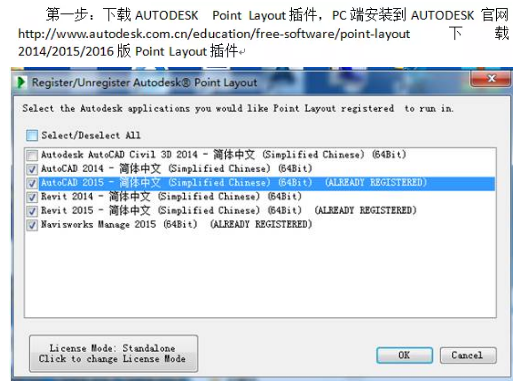

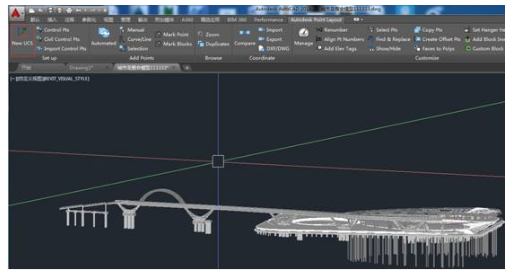

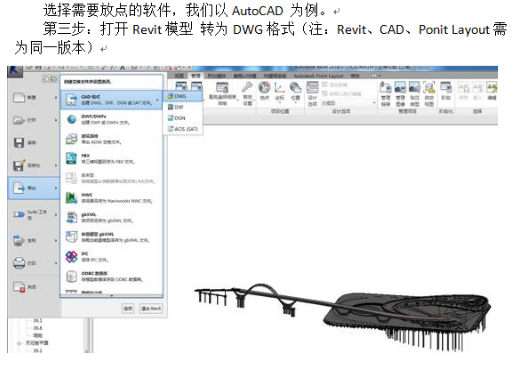

第三步:打开DWG模型,点击NewUCS,输入项目现场已知的两个控制点坐标发布世界坐标系。

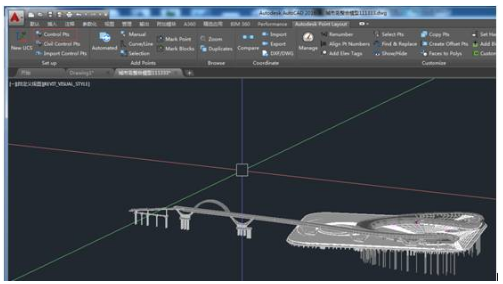

第四步:选择控制点:点击ControlPts在模型找到控制点位置进行设置。

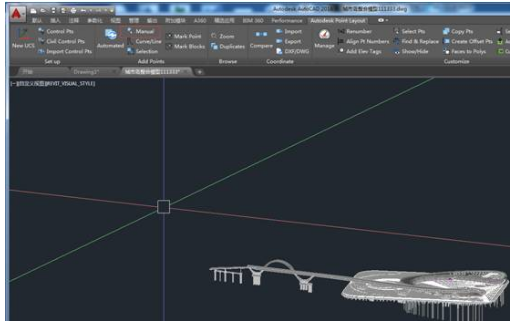

第五步:放置放样点:点击Manual,根据项目测量控制方案,在模型中选择放样点。

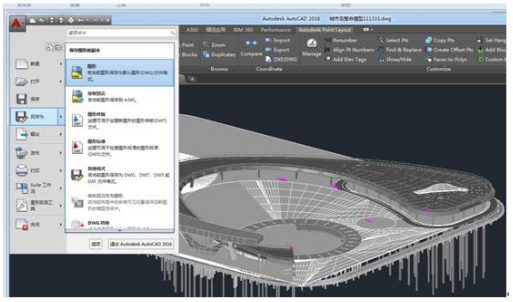

第六步:将放样点放置好的模型另存为DWG图形。

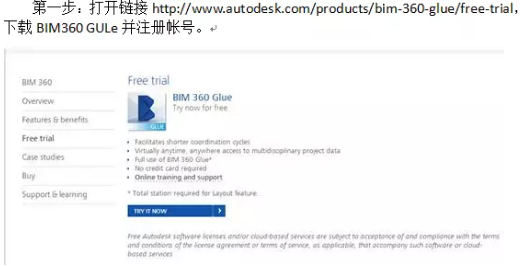

将模型导入IPAD端BIM360LAYOUT

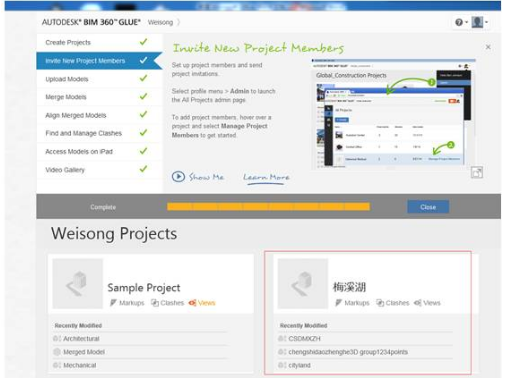

第二步:登录BIM360Glue界面,创建新的项目文件。

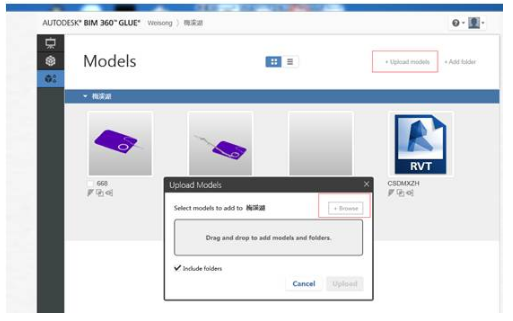

第三步:打开项目文件,点击Uploadmodels,上传模型。

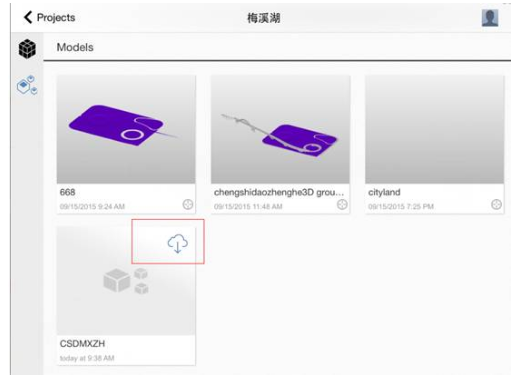

第四步:登录IPAD中的BIM360LAYOUT下载模型。

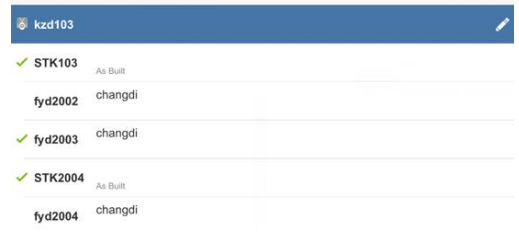

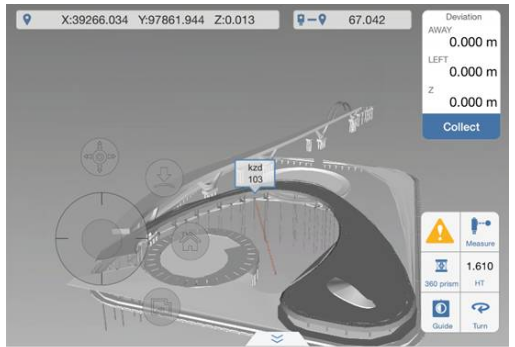

第五步:打开下载好的模型,连接测绘仪器LN-100即可进行现场测绘。
基于BIM的LN-100放样机器人应用为梅溪湖城市岛项目生产保驾护航的同时,也积累了先进测绘仪器应用经验。湖南建工BIM中心将不断探索BIM技术的应用,致力于为建筑行业第二次变革和发展贡献一份力量。
