BIM要什么做电气设计?BIM技术在电气设计中的具体应用流程是什么样的
建立电气族库
BIM技术在进行电气设计活动中的一个重要应用就是建立电气族库,这也是开展后续设计工作的重要基础,对保证后续电气设计方案的质量发挥着关键作用。在建立电气族库过程中,设计人员应该根据建筑的电气设计要求,对电气施工操作的流程有个整体的把握,整理收集整个设计方案中不同环节涉及到的部件信息,然后借助BIM技术,对这些信息进行数据化处理并展示在模型中,根据设计的实际需要确定电气族库的设置属性。
利用BIM技术建立电气族库的具体过程中,设计人员需要严格秉持实事求是的建立原则,因为在电气设计中会使用到来源广泛的多种产品,这些产品来自不同的生产厂家,同时制作的工艺或者流程也存在较大的差别。因此,面对这些具有不同规格参数的产品,在利用BIM技术建立电气族库时,应严格按照产品的实际属性参数,建立一致的元件模型。

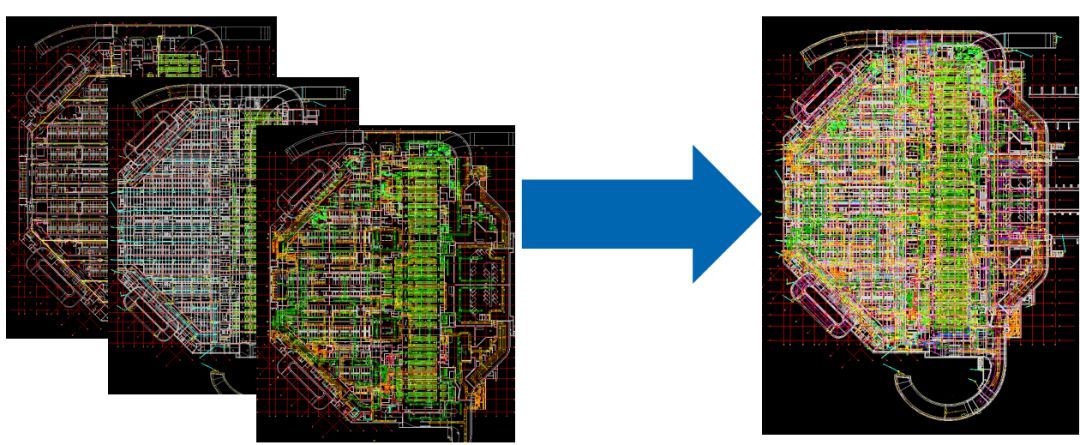

进行电气平面设计
建筑在日常使用过程中通常承担着多方面的职能,这也需要建筑内电气设计的有利支撑,因此建筑的电气设计工作包含了多个技术环节,包括日常使用的照明或者动力系统,还有安保方面的防火报警系统以及防雷接地系统等。在利用BIM技术对这些电气环节进行平面设计时,通常还会搭配使用另外一款RevitMEP软件,二者的配合使用能够做到优势互补,提升电气设计工作的效率和科学性。在具体的设计过程中,利用BIM技术建立设计方案,同时将设计中的电气族库信息参数输入到RevitMEP软件中,进而提升了设计人员对电气族库信息的利用效率,与BIM技术配合着完成对于设计方案的调整,使得最终方案中相关数据具备更高的准确性。
除了对电气族库信息的利用,在利用BIM技术进行方案设计时,另外一种成熟的应用就是配合使用RevitMEP软件中的CAD功能模块,进而对设计方案中存在的问题或者缺陷进行排查,并針对性的开展调整优化,提升方案的合理性。电气平面设计是建筑后期进行相关施工环节的基本依据,在进行设计规划时,应该对相关技术信息进行全面的标注展示,如导线回路的标号,安装灯具的规格型号等。最后,利用BIM技术的模拟性功能,在可视化的环境中,对平面设计方案的呈现效果和质量进行检查。
在电气管线安装中的应用

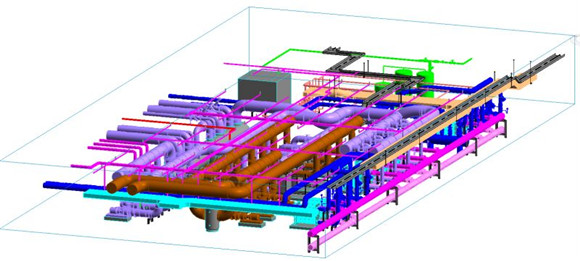

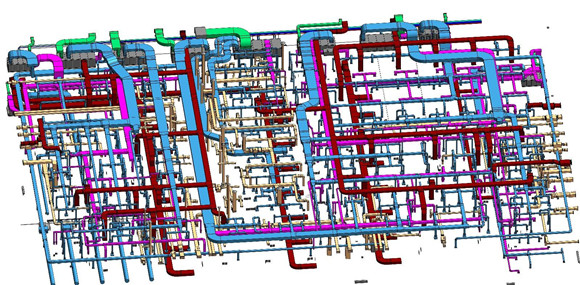

在具体的管线安装方案设计时,面对错综复杂的电气管线,利用BIM技术,在可视化设计环境中,能够合理的对管线的空间位置进行设计,协调不同管线的走向路径,避免管线之间出现挤占和碰撞情况的情况。同时,对管线占据的空间进行有效的控制,既要避免在管线布置空间内存在大量的盈余空间,另外也要避免布置空间不足导致管线无法正常安装。此外,利用BIM技术的动态模拟特点,掌握在安装施工中可能存在的技术难点,然后采取相应的技术手段对方案进行调整优化,保证管线设计方案在后期能够有效的实施。
在工程预算和后期维修中的应用
为了控制项目成本,合理使用项目资金,在进行电气设计时同样需要开展有效的工程预算工作,利用BIM技术,可以帮助相关人员对电气施工的资金投入进行科学的规划设计。首先,利用BIM技术搭建的信息模型,能够准确的掌握电气施工所需的材料清单信息,而且这种信息是实时调整的,能够确保信息的可靠性。以BIM构建的信息库为支撑,能够对材料的造价、施工的工程量等成本要素进行准确分析,提高了工程预算工作的效率和准确性。
同时,在项目后期的维修中,借助BIM技术,通过查看构建的模型,在可视化的工作环境中,能够快速清晰的掌握电气设计方案的结构,并且利用信息库全面的了解施工的具体信息,进而帮助工作人员快速的排查问题。
