一、管线综合及碰撞检查

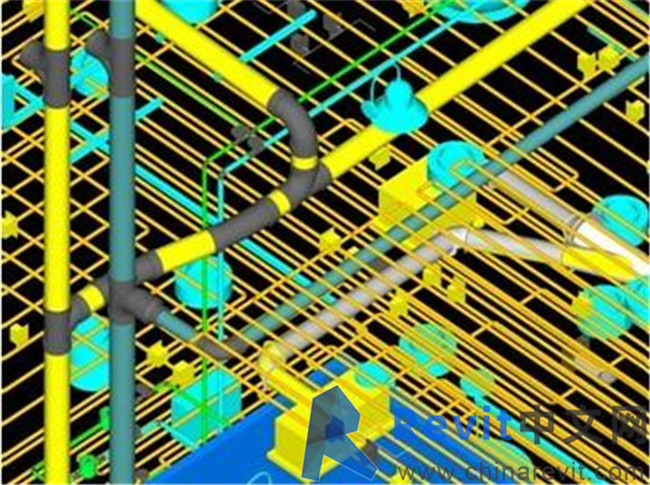

　　将各专业BIM模型综合在一起，优化管线排布及走向，考虑安装空间及安装顺序，结合现场工程实际情况排布出最合理的管综模型。基于BIM模型进行碰撞检查，并出具碰撞检查报告，提前暴露设计过程中的碰撞冲突问题，依据问题报告优化设计，避免不必要的返工，减少资源浪费。通过软件对综合管线进行碰撞检测，利AutodeskRevit系列软件进行三维管线建模，快速查找模型中的所有碰撞点，并出具碰撞检测报告。同时配合设计单位对施工图进行了深化设计，在深化设计过程中选用AutodeskNavisworks系列软件，实现管线碰撞检测，从而较好地解决传统二维设计下无法避免的错、漏、碰、撞等现象。按照碰撞检查结果，对管线进行调整，从而满足设计施工规范、体现设计意图、符合业主要求、维护检修空间的要求，使得最终模型显示为零碰撞。同时，借由BIM技术的三维可视化功能，可以直接展现各专业的安装顺序、施工方案以及完成后的最终效果。

二、净高分析

　　根据设计净高要求进行净高分析，提前发现净高不满足要求的地方，合理排布管线或优化管线路径，避免施工返工或舒适度不满足要求的情况。本工程分为精装修区域和非精装修区域，精装修区域有室内天花吊顶，净高分析要保证机电管线及支吊架最低点净高，在精装修区域按室内天花吊顶控制机电管线及支吊架的净高。非精装修区域无室内天花吊顶，即按机电管线及支吊架最低点控制净高。

三、工程量统计

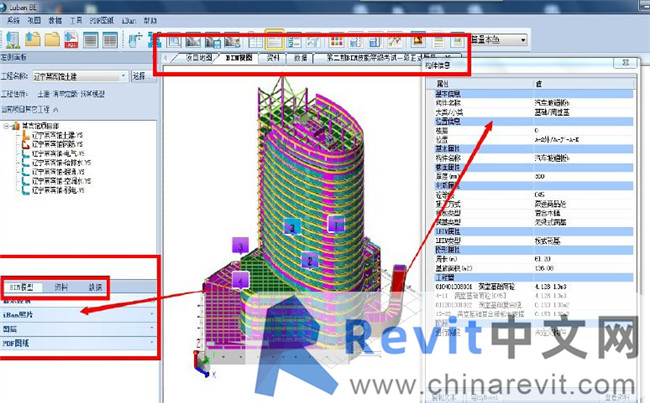

　　基于BIM模型提取相关应用层墙、板、柱的混凝土方量并指导下料，与实际用量进行对比，分析误差，优化算量结果。项目业主或者造价咨询单位采用BIM技术可以有效的实现施工期间成本控制。在施工期间咨询单位通过導入BIM技术，可以快速准确的建立三维施工模型（3D），再加上时间、费用则形成了施工过程中的建筑项目的5D模型。实现了施工期间成本的动态管理，并且能够及时准确的划分施工完成工程量及产值，为进度款支付提供了及时准确的依据。
