一、施工BIM模型的创建

　　施工单位开展模型深化工作，分专业创建模型，将各专业模型进行专业综合、碰撞检查、优化模型，确保模型的可实施性和准确性。施工单位依据模型创建标准分专业创建建筑深化模型、结构深化模型、电气模型、给排水模型、暖通模型。模型创建标准由甲方或BIM咨询方制定。

二、施工BIM深化图纸生成

　　由经过审查及修改后的BIM模型导出二维CAD图纸，用二维CAD图纸指导现场施工。

　　基于BIM深化模型并生成施工深化图纸，指导现场施工，减少施工过程中的错漏碰缺和返工问题。本工程由BIM导出的二维CAD图纸主要分为楼板预留孔洞图及机电管线和支吊架图纸;楼板预留孔洞图用于检验混凝土楼板开洞的问题，机电管线及支吊架图纸用于指导机电施工。

三、模型审核及图模会审

　　设计方、BIM咨询方对施工总包方提交的BIM模型进行审核评分，模型确认修改完成后BIM咨询方组织各参建单位开展图模会审，审核图纸与BIM模型的一致性、现场施工的可实施性。多方确认施工深化图纸并完成图纸会签，保证图模质量。通过严格的审核机制保障BIM模型的高质量，为后期模型应用提供准确数据支持。模型审查及图模会审应出具模型审查意见表和图模会审意见表。

四、编制BIM工作进度计划表

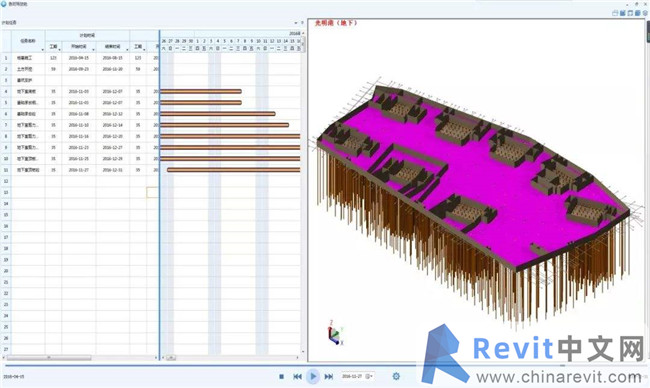

　　BIM咨询方每月底编制下月度的BIM模型审核计划表，明确各方BIM模型创建、审核及会审的时间节点，同时要求施工总包方提交下月BIM实施计划。BIM工作进度计划表的编制，保证了BIM工作的实施进度，确保了BIM模型对工程建造的指导价值与前瞻性。
