随着无人机航拍技术的发展，我们如今可以通过高空获取到地段的地理环境以及地势变化，对于一些工程项目而言，能够提供更为准确的数据。而随着BIM模型的应用，我们也可以用BIM软件结合无人机生成一个更为直观的实景三维模型，帮助参建人员能够在更为真实的模型中了解整体工程的情况变化。那么接下来就让我们来谈谈BIM实景建模技术中都有怎么样应用方式，以及要如何实现的操作步骤吧。
一、软硬件的选择以实际应用案例为例，数据采集的航空器，选用具有三轴增稳云台系统的“悟”Inspire2无人机，配备2400像素的禅思x7航拍相机，能够在飞行中拍摄清晰的影像资料。利用高性能平板电脑，安装可以控制航空器的DJIGSPro应用软件，可以轻松规划复杂航线任务，实现自动航点飞行拍照、测绘拍照。数据处理软件选用建筑BIM软件中Bentley平台的ContextCapture实景建模软件。

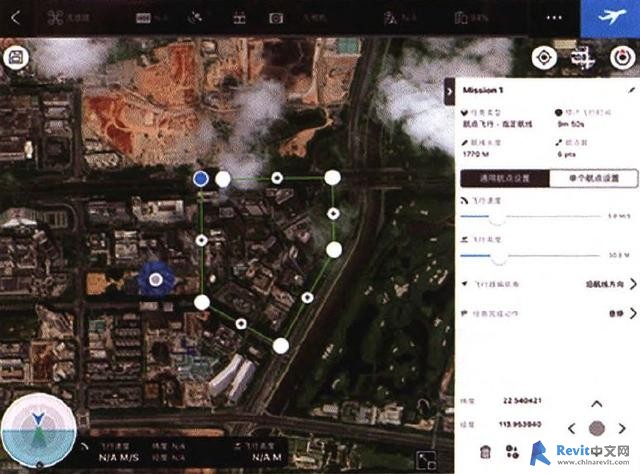

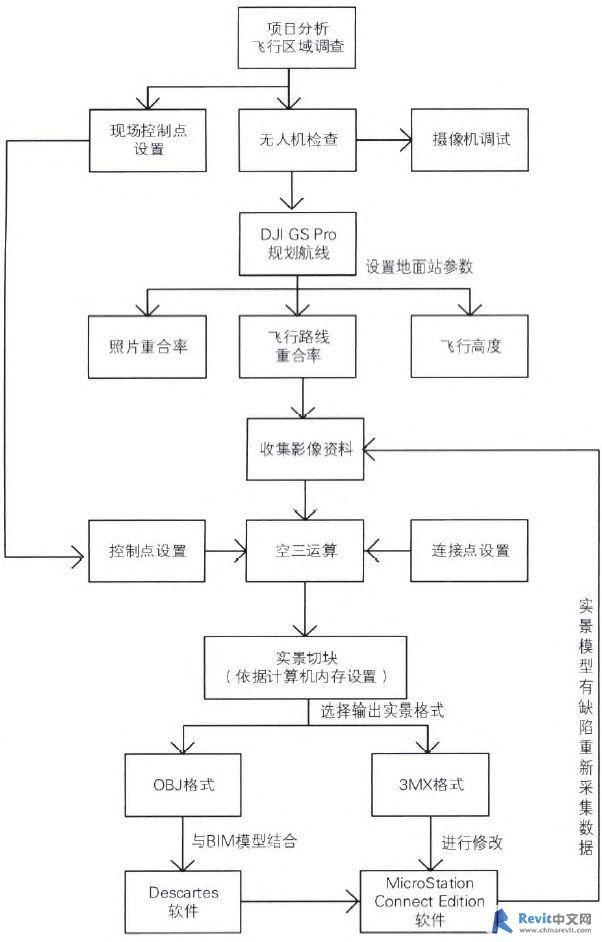

二、实景建模具体操作步骤首先使用无人机，对需要实景建模的施工场地进行拍摄。拍摄时尽量选择在无风的晴天，远离信号塔、高压线等障碍物。可运用DJIGSPro进行无人机航线的规划，设置好飞行路线，使照片和航线的重合率大于60％。飞行高度满足高于建筑物即可。确保所生成实景模型的清晰度。

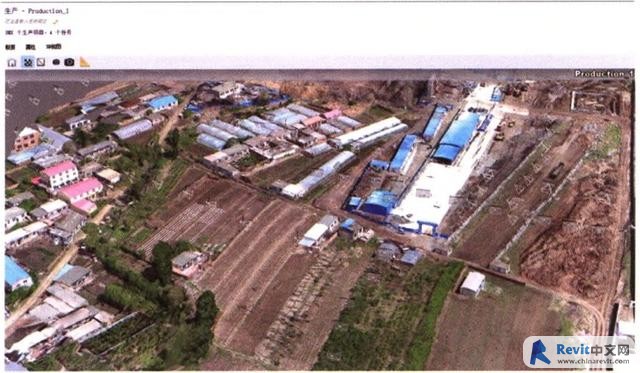

将不清晰、重合率不够的照片剔除后，把剩余的照片导入ContextCapture实景建模软件。设置控制点和连接点，检查无误后提交空中三角形测量，空三运算完成后从3D视图检查实景模型的完成性，提交生成新的项目，依据电脑的性能对模型进行瓦片大小的设置，选择所要生成的文件格式，3MX格式是Bentley软件的通用格式，可在BentleyMieroStation进行模型参照。
OBJ文件是一种采用文本格式存储的数据文件，可直接用写字板等的文本编辑软件打开进行查看和编辑修改。实景模型的运算量极大，为防止花费过多时间，建议多台电脑联机工作。
实景模型生成后，如想修改实景模型，可将生成的OBJ格式导入Descartes软件中修改。还可将3MX格式实景文件导入MicroStationCE版软件，与所建的BIM模型结合。

三、应用领域 1、辅助施工方案设计在铁路邻近既有线工程施T中，作业机械在使用过程中容易发生侵限安全隐患，铁路部门会依据侵限造成的影响，作出相应处罚，致使建设单位的形象和经济利益受损。要杜绝此类事件发生，需要提前在设计施工方案时考虑，既要达到机械的站位即满足施工要求，还要满足安全要求，根据现场实景模型与BIM模型结合进行施工模拟，使施工方案更加合理。
2、临时工程规划与设计在施工前期，利用实景建模技术和BIM技术，帮助项目对场地的使用特点和条件进行评估确认，实现场地优化和布置的合理性，设计出最理想的场地规划、交通流线组织关系和建筑布局。
3、土方量计算土方量计算的准确性直接影响：工程施工计划和工程效益。实景建模技术为土方工程量的复核，以及土方工程量的估算提供了一种全新的手段。在工程建设前期利用制作的实景模型，可以估算出场地内需要清运的土方量，为施工项目合理安排施工计划创造了条件。

4、辅助征拆利用实景模型对征拆场地范围进行定位和计算，并将征拆现场的情况以数字化三维模型的形式永久保存。利用实景模型的可测量性，可以方便快捷地完成征拆任务。
5、救援抢险工程施工中经常遇到各类自然灾害。在某铁路桥洪灾抢险中，工程技术人员利用实景建模技术，快速完成了水毁桥梁及周边场地的实景建模工作，以辅助救援抢险工程量计算，为灾情分析和制定救援抢险方案提供了第一手决策资料，为抢险施工便道的选址提供依据，抢险过程中的工程量计算更加快捷，有力地保障了水毁桥梁的顺利抢修，确保了水毁桥梁的顺利恢复和按时通车。
6、实景沙盘制作目前，建筑业领域的沙盘被广泛应用于房地产开发和施工项目部的展示，将建筑物的结构形式和周围环境完美地呈现在人们面前．现在的沙盘由于没有准确数据，很难做出具有真实比例的模型，不仅影响了沙盘的美观，其使用也具有局限性。利用实景的可测量性和可读取坐标的特性，为沙盘制作提供了准确的数据支撑，结合BIM技术和3D打印技术，可精确制作建筑物与周围环境的模型。

无人机技术的升级帮助我们可以拓展视野，对于建筑行业而言，不光是可以了解到周围环境的问题，也可以了解到光线变化以及可能发生的事故区域，对于BIM模型的准确度又能更上一层楼。BIM模型可以通过完善实景建模技术，提高参建人员对于工程的把握程度，减少人员劳动强度，提高施工效率，增强工程的整体质量。
