根据檩条的间距要求，在低跨屋面需设置4根屋面檩条，屋面使用“梁系统”的方法来绘制：

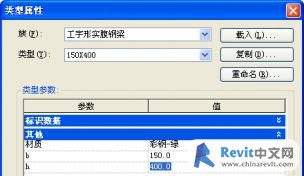

[*]为族“工字形实腹钢梁”新建一种类型：在项目浏览器中找到它的一种类型，使用“右键菜单”-“复制”来复制一种新类型（图1），在项目浏览器中双击新建的类型打开其“类型属性”对话框，修改其控制梁高和宽的参数值（图2）；
图1
图2

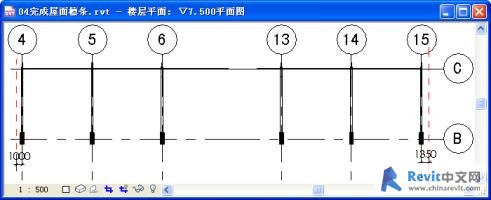

[*]在平面视图中绘制屋面檩条两端定位的参照平面；（图3）
图3
[*]进入“东”立面视图，确定工作平面，通过拾取方式来拾取低跨屋面梁的顶面为工作平面（图4），并选择进入“▽7.500平面图”；
图4
[*]单击“设计栏”-“结构”-“梁系统”使“设计栏”进入绘制状态，单击“设计栏”-“绘制”-“结构梁系统属性”打开“图元属性”对话框进行如图5的属性设置；
图5

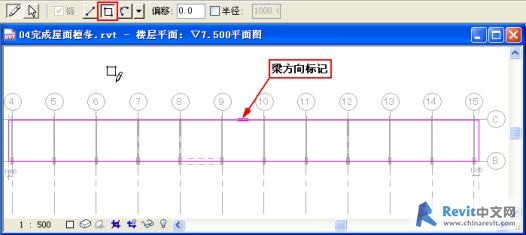

[*]单击“设计栏”-“绘制”-“线”，并在选项栏中选择“矩形”方式来进行绘制，保证矩形的两条垂直边与两端的参照平面对齐，水平边的位置没有固定要求（图6），这时绘制的矩形范围，“梁方向”标记默认在水平边缘上，符合要求；
图6
[*]完成后进入“东”立面视图观察生成梁系统的状态为顶面与低跨屋面梁顶面对齐的4跟“150X400”梁；（图7）
图7
[*]选中梁并单击每根梁出现的“锁定图元位置”标记
使之变成“解除锁定状态”标记
；（图8）
图8
[*]在保持选中状态下单击“类型选择器”后的“图元属性”按钮
打开“图元属性”对话框，设置参数“Z方向对正”的值为“底”（图9）；这时梁位置变化如图10。
图9
图10
[*]移动起始和结束的梁的位置到满足设计要求的位置，并标注4根梁的中心距离尺寸；（图11）
图11
如果你的浏览器不支持嵌入框，请点这里查看
[*]单击尺寸上方出现的“EQ”标记，使尺寸均分，这时4根梁的位置也跟随一起均布排列，（图12）至此低跨屋面檩条绘制完毕。
图12
