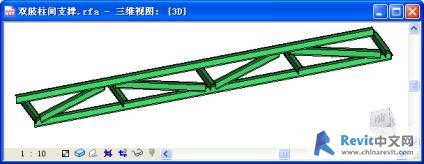

本帖最后由 中文网小编 于 2019-11-4 14:34 编辑1） 柱间支撑族的特点在本案例中使用的柱间支撑族包括：“双肢柱间支撑.rfa”、“单柱间支撑.rfa”，其中“双肢柱间支撑.rfa”可以分别调整双肢到轴网的距离，节间距及数量随支撑的总长自动调整。
（图1）族在项目文件中提供绘制“梁”或“支撑”来进行应用。
图1
2） 绘制柱间支撑本案例中的柱间支撑均位于轴网“8～9”之间，高跨设有下柱柱间支撑及上柱柱间支撑。首先来绘制高跨的下柱柱间支撑：
[*]载入两种支撑族；
[*]进入“南”立面视图，点击“工具栏”-“工作平面”按钮
，打开“工作平面”对话框，通过“名称”的方式选择“轴网：A”为工作平面；

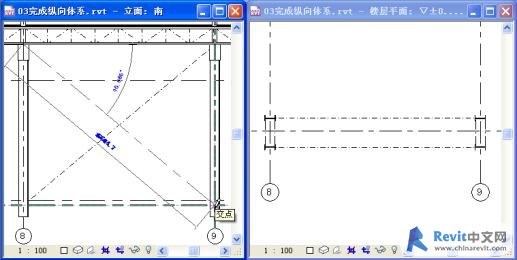

[*]单击“设计栏”-“结构”-“梁”，在类型选择器中选择类型“双肢柱间支撑”，在轴网“8～9”之间的下柱绘制“X”型柱间支撑；（图2）
图2
如果你的浏览器不支持嵌入框，请点这里查看
[*]复制轴网“A”柱间支撑到轴网“B”并将复制的副本相对轴网“B”做镜像。
接下来绘制高跨上柱柱间支撑：
[*]进入楼层平面“▽11.000平面图”，点击“工具栏”-“工作平面”按钮
，打开“工作平面”对话框，选择“拾取一个平面”的方式并确定，进入到拾取状态；
[*]拾取轴网“A”上的工字形双肢柱的上柱水平中心的参照平面；（图3）
图3
如果你的浏览器不支持嵌入框，请点这里查看
[*]在弹出的“进入视图”对话框中选择“立面：南”并打开视图；（图4）
图4

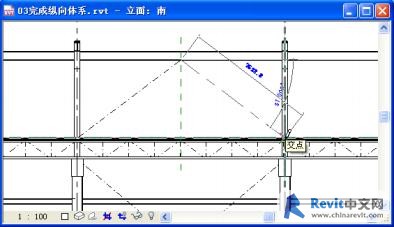

[*]单击“设计栏”-“结构”-“梁”，在类型选择器中选择类型“双肢柱间支撑：双肢柱间支撑2”，在轴网“8～9”之间的上柱绘制“八”字型柱间支撑；（图5）
图5
如果你的浏览器不支持嵌入框，请点这里查看
[*]使用同样的方法绘制轴网“B”的上柱柱间支撑，或者复制轴网“A” 的上柱柱间支撑到轴网“B”。
绘制轴网“C”的低跨柱间支撑：
[*]确定工作平面为“轴网：C”，并进入到视图“立面：北”；
[*]选择类型“单柱间支撑”来绘制“X”型柱间支撑（图6），至此完成柱间支撑的绘制（图7）
图6
图7
