管线优化一直都是现代建筑设计中最为复杂的一个环节，而在一些大型建筑中，机房中的管线设计更是复杂中的复杂。在一个空间小、设备多、管线复杂冲突点众多的场所中，BIM技术又是如何帮助机电工程师更好的优化呢？让我们来看看BIM管线在机房的综合优化应用情况吧。
1、本工程所涉的机房主要有给排水机房、换热机房、消防泵房和空调机房等。机房内管道规格较大，且需要与机电设备进行连接。针对各种管线，把能够成排布置的成排布置，并合理安排管道走向，尽量减少管道在机房内的交叉、返弯等现象。在一些管线较多的部位，通过计算制作联合的管道支架，既节省空间，又可以节省材料，把整个机房布置得合理整齐。
2.出入机房的大型排管：出入机房的管道多为成排布置，我们会根据管道的材质和管道内的流体特征，计算管道重量，编制具体的管道支吊架制作安装方案。
3.管道竖井处：管道竖井是管道较为集中的部位，应提前进行管道综合，否则会使管道布置凌乱。对该部位的管道进行分析，根据管道到各个楼层的出口来具体确定管道在竖井内的位置，并在竖井入口处做大样图，标明不同类型的管线的走向、管径、标高、坐标位置。
4.走廊内等管线分布较为集中的部位：通常走廊内的管道种类繁多：包括通风管道及冷冻水、冷凝水管道、电气桥架及分支管、消防喷洒干管及分支管道、冷热水管道及分支管等，容易产生管道纠集在一起的状况。必须充分考虑各种管道的走向及不同的布置要求，利用有限的空间，集合各个专业技术人员，合理的排布管道并制定这些部位的安装大样图，使各种管道合理布置。
5.管廊等管线集中且管道走向基本一致的地方：这些部位管道比较大且管道走向基本一致，这些部位我们会与设计及时沟通，制定管道的联合支架方案，这样与各种不同管道单独制作管道支吊架相比，既节省了机电辅助材料用量，又使管道布置整齐美观。

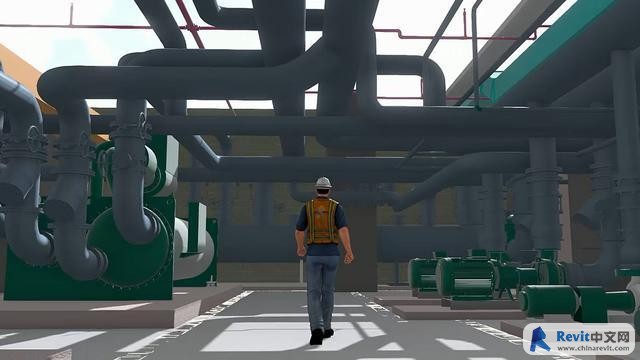

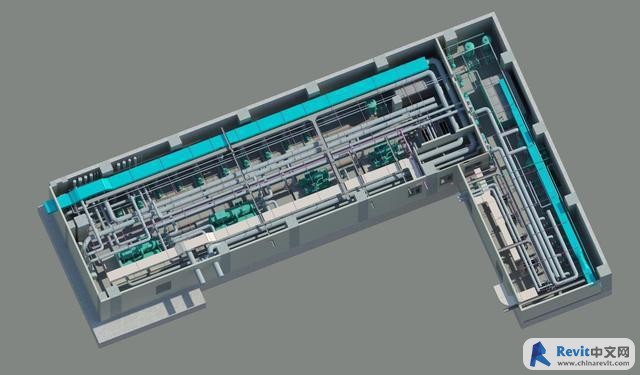

通过BIM模型，我们可以清楚的了解到管线的走向，了解到线路是如何在机房中搭建，有效地解决了各个专业在安装过程中可能出现的误差，帮助参建人员更好的进行沟通，极大的提高了各专业在这个环境下的协调效率。
